Воздушно-масляные теплообменники с нерегулируемым термостатом и вентиляторами

до 300 л/мин, до 85 кВт

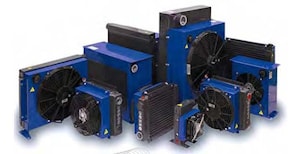

Компактные поперечно-поточные охладители HY серии стандартизованного исполнения используются для охлаждения гидравлических контуров в промышленных системах и мобильной дорожной и внедорожной технике.
Широкий ассортимент охладителей стандартизованного ряда проработан до мелочей и предлагаются с различными вариантами питания привода вентилятора – переменного тока 220/380V AC, постоянного тока 12/24V DC или гидравлического привода.

Применяемость охладителей превосходит любые оценки. Сердцевины радиаторов, выполненные из
алюминиевого сплава, получены с использованием вакуумно-сварной технологии. Специально подготовленный
высокопрочный материал и надежность производственного процесса в совокупности обеспечивает наилучшие показатели
герметичности для самых разных гидравлических контуров.

Однорядные теплообменники с нерегулируемым термостатом и вентиляторами
на 220/380V AC и 12/24V DC

Тип	Расход масла, л/мин	Эффективность kW (ΔТ = 40 °C)	Емкость, л	Питание		Кодировка
HY005	5-25	1 - 1,6		однофаз. 230V	pdf	HY00501
		1 - 1,4	0,6	DC 12V	pdf	HY00502
				DC 24V		HY00504
HY010	10-40	2 - 2,5	0,8	однофаз. 230V	pdf	HY01001
				трехфаз. 230V / 400V		HY01003
		2 - 3,5		DC 12V	pdf	HY01002
				DC 24V		HY01004
HY014	10-50	3,5 - 5	1,3	однофаз. 230V	pdf	HY01401
				трехфаз. 230V / 400V		HY01403
		3,5 - 5		DC 12V	pdf	HY01402
				DC 24V		HY01404
HY016	20-80	4 - 5,5	1,6	однофаз. 230V	pdf	HY01601
				трехфаз. 230V / 400V		HY01603
		4 - 6		DC 12V	pdf	HY01602
				DC 24V		HY01604
HY018	20 - 100	5 - 7	2,3	однофаз. 230V	pdf	HY01801
				трехфаз. 230V / 400V		HY01803
		5 - 7		DC 12V	pdf	HY01802
				DC 24V		HY01804
HY024	30 - 120	9 - 12	3,7	однофаз. 230V	pdf	HY02401
				трехфаз. 230V / 400V		HY02403
		8 - 11,2		DC 12V	pdf	HY02402
				DC 24V		HY02404
HY038	40 - 160	10 - 15	4,8	однофаз. 230V	pdf	HY03801
				трехфаз. 230V / 400V		HY03803
		10 - 14		DC 12V	pdf	HY03802
				DC 24V		HY03804
HY057	50 - 200	14 - 19	6,7	однофаз. 230V	pdf	HY05701
				трехфаз. 230V / 400V		HY05703
		14 - 18		DC 12V	pdf	HY05702
				DC 24V		HY05704
HY105	60-240	20 - 27	9,8	трехфаз. 230V / 400V	pdf	HY10503
		18-25		DC 12V	pdf	HY10502
				DC 24V		HY10504

Однорядные теплообменники с регулируемым термостатом, вентиляторами
на 220/380V AC, 12/24V DC и гидравлическими моторами

Тип	Расход масла, л/мин	Эффективность kW (ΔТ = 40 °C)	Емкость, л	Питание	Каталог	Кодировка
HY020	30 - 120	5,5 - 7,5	2,7	однофаз. 230V	pdf	HY02001
				трехфаз. 230V / 400V		HY02003
		7 - 10		DC 12V	pdf	HY02002
				DC 24V		HY02004
HY036	40 - 160	7,5 - 10	4,6	однофаз. 230V	pdf	HY03601
				трехфаз. 230V / 400V		HY03603
		11 - 15		DC 12V	pdf	HY03602
				DC 24V		HY03604
HY037	50 - 200	11 - 15	4,2	однофаз. 230V	pdf	HY03701
				трехфаз. 230V / 400V		HY03703
		12 - 17		DC 12V	pdf	HY03702
				DC 24V		HY03704
HY055	50 - 200	15 - 20		однофаз. 230V	pdf	HY05501
			6,3	трехфаз. 230V / 400V		HY05503
		15 - 20		DC 12V	pdf	HY05502
				DC 24V		HY05504
HY098	60 - 240	17 - 24	9,8	трехфаз. 230V / 400V	pdf	HY09803
				DC 12V	pdf	HY09802
		19 - 25		DC 24V		HY09804
HY115	60 - 240	21 - 27	11,5	однофаз. 230V	pdf	HY11501
		20 - 27		трехфаз. 230V / 400V		HY11503
				DC 12V	pdf	HY11502
		23-30		DC 24V		HY11504
HY130	80 - 320	30-44	19	трехфаз. 230V / 400V	pdf	HY13003
		40 - 47		гидромотор	pdf	HY13005
HY140	100 - 400	40 - 54	22	трехфаз. 230V / 400V	pdf	HY14003
		50 - 60		гидромотор	pdf	HY14005
HY160	100 - 400	55 - 75	31	трехфаз. 230V / 400V	pdf	HY16003
		75-90		гидромотор	pdf	HY16005

Двухрядные теплообменники с нерегулируемым термостатом, вентиляторами
на 220/380V AC, 12/24V DC и гидравлическими моторами

Тип	Расход масла, л/мин	Эффективность kW (ΔТ = 40 °C)	Емкость, л	Питание	каталог	Кодировка
HY215	30 - 120	14 - 20	8,7	трехфазн. 230V / 400V	pdf	HY21503
				DC 12V	pdf	HY21502
		13 - 20		DC 24V		HY21504
HY220		20 - 30	11	трехфазн. 230V / 400V	pdf	HY22003
	30 - 180	18 - 27		DC 12V	pdf	HY22002
				DC 24V		HY22004
		22 - 35		гидромотор	pdf	HY22005
HY225	30 - 180	25 - 41	15	трехфазн. 230V / 400V	pdf	HY22503
		23 - 37		DC 12V	pdf	HY22502
		23 - 37		DC 24V		HY22504
		30 50		гидромотор	pdf	HY22505
HY230	50 - 200	37 - 55	18	трехфазн. 230V / 400V	pdf	HY23003
		37 - 60		гидромотор	pdf	HY23005
HY235	60 - 300	45 - 60	34	трехфазн. 230V / 400V	pdf	HY23503
		63 - 85		гидромотор	pdf	HY23505
