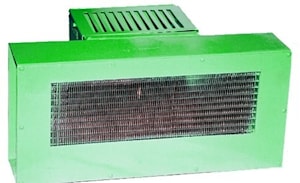

Теплообменник воздушный Г44-2

Воздушные теплообменники типа Г44-2 устанавливается на общей сливной магистрали либо на сливной магистрали предохранительных клапанов, предназначены для охлаждения масла в гидросистемах станков и автоматически линий.

Теплообменники воздушного охлаждения Г44-2 состоят из одного или нескольких масляных радиаторов, предохранительного клапана, электродвигателя и вентилятора, собранных в металлическом каркасе. В качестве охлаждающей среды применяется окружающий воздух температурой от 1 до 45°С.

Положение при эксплуатации — любое.

В качестве охлаждаемой жидкости применяются минеральные масла вязкостью от 17 до 218 мм²/с(сСт) при температуре до 70°С.

Рекомендуемые марки масел: гидравлическое ВНИИ НП-403, индустриальные общего назначения И-20А, И-ЗОА, И-40А, индустриальные ИГП-18, ИГП-38, ИГП-49.

Смотри также:

Воздушно-масляные теплообменники с нерегулируемым термостатом и вентиляторами

Основные технические характеристики воздушных теплообменников Г44-2:
(при работе на чистом минеральном масле)

Обозначение	Давление на входе, МПа	Расход циркулирующего масла, л/мин	Мощность электродвигателя, кВт	Масса, кг
Г44-23	0,2	35	0,12	31
Г44-24		70		34
Г44-25		100		40

СРАВНИТЕЛЬНАЯ ТАБЛИЦА ХАРАКТЕРИСТИК ТЕПЛООБМЕННИКОВ СЕРИИ Г44 и CLS

Параметр	Модель теплообменника
	Г44-23	HY010	<>	Г44-24	HY016	<>	Г44-25	HY018
Давление на входе, МПа	0,2	0,2		0,2	0,2		0,2
Расход циркулирующего масла, л/мин	35	35		70	65		100	100
Мощность эл.двигателя, кВт	0,12	0,08		0,12	0,1		0,12	0,1
Наибольшее количество тепла (мощность), рассеиваемое воздушным теплообменником за 1 час при перегреве масла на 30 C. Сверх температуры окружающей среды и номинальном расходе, ккал/ч(кВт), не более	1440 (1,67)	1350 (1,57)		2791 (3,24)	5000		3900 (4,52)	4200
Количество тепла, рассеиваемое теплообменником при перегреве масла на 1 C сверх температуры окружающей среды, ккал/ч, не более	48	45		93	166		130	140
Масса, кг	31	5		34	6,2		40	6

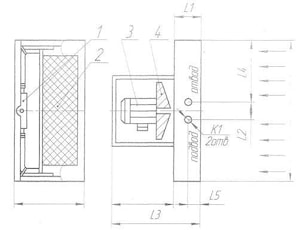

Габаритные и присоединительные размеры теплообменников СЕРИИ Г44


Рекомендуемые размеры расположения крепежных отверстий диаметром 9 мм для установки теплообменника:

Типоразмер теплообменника						L1, мм					L2, мм					L3, мм				L4, мм				L5, мм					K1, мм
Г44-23						88					70					313				260				34					К1/2"
Г44-24						137					80					362				255				65					К3/4"
Г44-25						193					80					418				255				86					К1"
