Прямые соединители с накидной гайкой
BSP наруж. - метрическая внутр. гайка, конус наружный 24°


Прямые соединители с накидной гайкой Соединение1
Наружная резьба BSP, цилиндрическая
Уплотнение1 Кольцо эластичное
Соединение2 Внутр. резьба накидная гайка метрическая, цилиндрическая
Уплотнение2 Наружный конус 24° кольцо круглого сечения
Конструкция прямые
Стандарт DIN 2353, ISO 8434-1
Материал Сталь
Защита поверхности CrIII

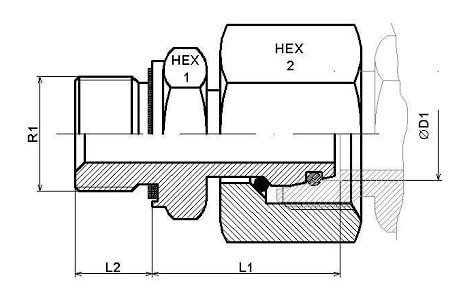

Артикул ØD1 Серия R1 Рабочее давление(bar) L1 L2 HEX 1 HEX 2 OR 1
RAL 6 TLM M 10X1 6 L M10X1 500 24,5 8 14 14 4x1,5
RAL 8 TLM M 12X1.5 8 L M12X1.5 500 26,5 12 17 17 6x1,5
RAL 10 TLM M 14X1.5 10 L M14X1.5 500 27,5 12 19 19 7,5x1,5
RAL 12 TLM M 16X1.5 12 L M16X1.5 400 30,5 12 22 22 9x1,5
RAL 15 TLM M 18X1.5 15 L M18X1.5 400 31,5 12 24 27 12x2
RAL 18 TLM M 22X1.5 18 L M22X1.5 400 31,5 14 27 32 15x2
RAL 22 TLM M 26X1.5 22 L M26X1.5 250 32,5 16 32 36 20x2
RAL 28 TLM M 33X2 28 L M33X2 250 35 18 41 41 26x2
RAL 35 TLM M 42X2 35 L M42X2 250 42,5 20 50 50 32x2,5
RAL 42 TLM M 48X2 42 L M48X2 250 46,5 22 55 60 38x2,5
RAS 6 TLM M 12X1.5 6 S M12X1.5 630 27 12 17 17 4x1,5
RAS 8 TLM M 14X1.5 8 S M14X1.5 630 29,5 12 19 19 6x1,5
RAS 10 TLM M 16X1.5 10 S M16X1.5 630 32 12 22 22 7,5x1,5
RAS 12 TLM M 18X1.5 12 S M18X1.5 630 34 12 24 24 9x1,5
RAS 14 TLM M 20X1.5 14 S M20X1.5 630 36,5 14 27 27 10x2
RAS 16 TLM M 22X1.5 16 S M22X1.5 420 37 14 27 30 12x2
RAS 20 TLM M 27X2 20 S M27X2 420 43 16 32 36 16x2,5
RAS 25 TLM 33X2 25 S M33X2 420 48 18 41 46 20x2,5
RAS 30 TLM M 42X2 30 S M42X2 420 51 20 50 50 25x2,5
RAS 38 TLM M 48X2 38 S M48X2 315 60 22 55 60 33x2,5


производитель
Dicsa
