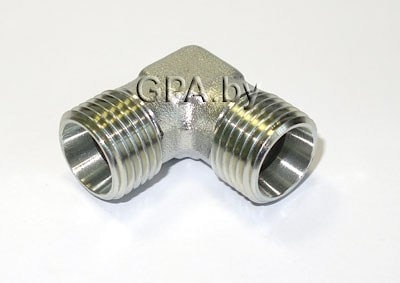

Угловое резьбовое соединение метрическая - метрическая наруж. 24°
метрическая - метрическая наруж. 24°
| Соединение1 | Наружная цилиндрическая резьба метрическая |
| Уплотнение1 | Внутренний конус 24° |
| Соединение2 | Наружная цилиндрическая резьба метрическая |
| Уплотнение2 | Внутренний конус 24° |
| Конструкция | угловые |
| Стандарт | DIN 2353, ISO 8434-1 |
| Материал | Сталь |
| Защита поверхности | CrIII |

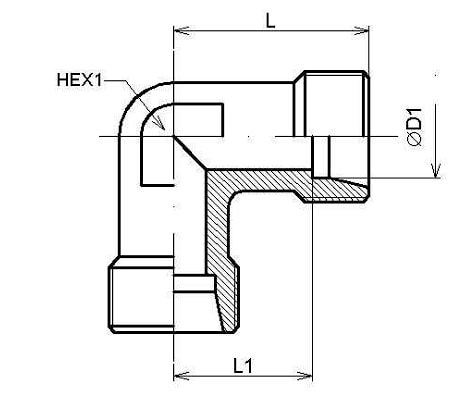

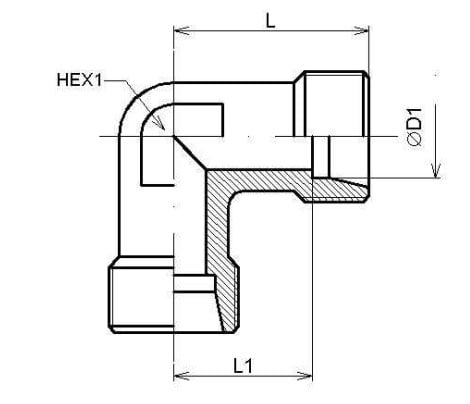

| Артикул | ØD1 | Серия | Рабочее давление(bar) | L | L1 | HEX 1 |
| STA ELL 4 | 4 | LL | 100 | 15 | 11 | 9 |
| STA ELL 6 | 6 | LL | 100 | 15 | 9,5 | 9 |
| STA ELL 8 | 8 | LL | 100 | 17 | 11,5 | 12 |
| STA EL 6 | 6 | L | 500 | 19 | 12 | 12 |
| STA EL 8 | 8 | L | 500 | 21 | 14 | 12 |
| STA EL 10 | 10 | L | 315 | 22 | 15 | 14 |
| STA EL 12 | 12 | L | 315 | 24 | 17 | 17 |
| STA EL 15 | 15 | L | 315 | 28 | 21 | 19 |
| STA EL 18 | 18 | L | 315 | 31 | 23,5 | 24 |
| STA EL 22 | 22 | L | 250 | 35 | 27,5 | 27 |
| STA EL 28 | 28 | L | 250 | 38 | 30,5 | 36 |
| STA EL 35 | 35 | L | 160 | 45 | 34,5 | 41 |
| STA EL 42 | 42 | L | 160 | 51 | 40 | 50 |
| STA ES 6 | 6 | S | 630 | 23 | 16 | 12 |
| STA ES 8 | 8 | S | 630 | 24 | 17 | 14 |
| STA ES 10 | 10 | S | 630 | 25 | 17,5 | 17 |
| STA ES 12 | 12 | S | 630 | 29 | 21,5 | 17 |
| STA ES 14 | 14 | S | 630 | 30 | 22 | 19 |
| STA ES 16 | 16 | S | 420 | 33 | 24,5 | 24 |
| STA ES 20 | 20 | S | 420 | 37 | 26,5 | 27 |
| STA ES 25 | 25 | S | 420 | 42 | 30 | 36 |
| STA ES 30 | 30 | S | 400 | 49 | 35,5 | 41 |
| STA ES 38 | 38 | S | 315 | 57 | 41 | 50 |
производитель
Dicsa
