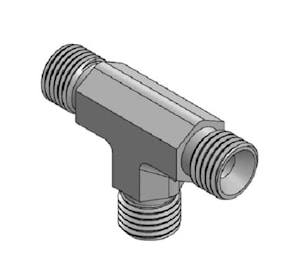

Т-образное BSP резьбовое соединение метрическая наруж. 24°
метрическая наруж. 24°
| Соединение1 | Дюймовая наружная цилиндрическая резьба |
| Уплотнение1 | Внутр. конус 60° |
| Соединение2 | Дюймовая наружная цилиндрическая резьба |
| Уплотнение 2 | Внутр. конус 60° |
| Соединение3 | Дюймовая наружная цилиндрическая резьба |
| Уплотнение 3 | Внутр. конус 60° |
| Модель | Резьбовое соединение |
| Конструкция | прямые |
| Стандарт | DIN 2353, ISO 8434-1 |
| Материал | Сталь |
| Защита поверхности | CrIII |

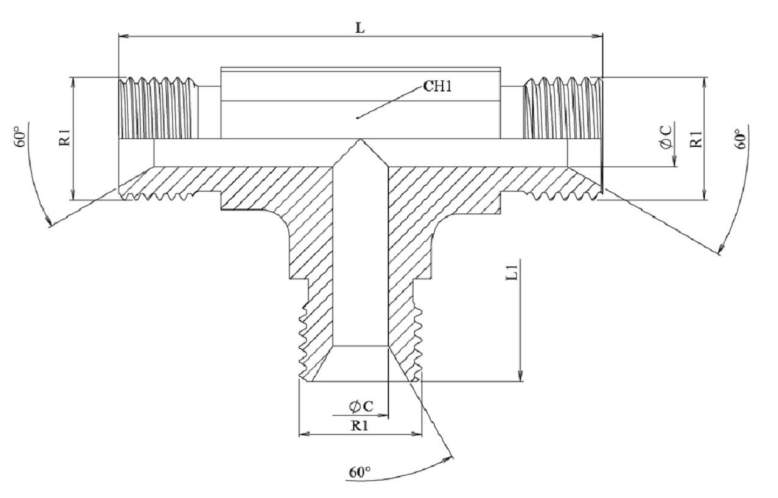

| КОД | R1 | R2 | R3 | L | L1 | CH1 | ØC |
| S122002 | 1/8" BSP | 1/8" BSP | 1/8" BSP | 41,5 | 20 | 10 | 3,6 |
| S122004 | 1/4" BSP | 1/4" BSP | 1/4" BSP | 52 | 26 | 14 | 6 |
| S122006 | 3/8" BSP | 3/8" BSP | 3/8" BSP | 60 | 30 | 17 | 8 |
| S122008 | 1/2" BSP | 1/2" BSP | 1/2" BSP | 70 | 35 | 22 | 11 |
| S122012 | 3/4" BSP | 3/4" BSP | 3/4" BSP | 84 | 42 | 27 | 16 |
| S122016 | 1" BSP | 1" BSP | 1" BSP | 94 | 47 | 36 | 22 |
| S122020 | l"l/4 BSP | 1"1/4 BSP | l"l/4 BSP | 104 | 54 | 46 | 26 |
| S122024 | l"l/2 BSP | l"l/2 BSP | l"l/2 BSP | 120 | 60 | 50 | 32 |
производитель
Dicsa
Если вы хотите купить Т-образное BSP резьбовое соединение , вы можете:
Позвонить:
