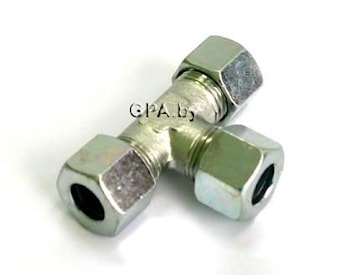

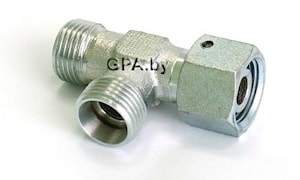

Т-образное резьбовое регулируемое соединение метрическая наруж. 24°, метрическая внутр
метрическая наруж. 24°, метрическая внутр
| Соединение1 | Метрическая наружная цилиндрическая резьба |
| Уплотнение1 | Внутр. конус 24° |
| Соединение2 | Метрическая наружная цилиндрическая резьба |
| Уплотнение 2 | Внутр. конус 24° |
| Соединение3 | Метрическая гаечная резьба накидная гайка |
| Уплотнение 3 | Внутр. конус 24° |
| Модель | Резьбовое соединение |
| Конструкция | прямые |
| Стандарт | DIN 2353, ISO 8434-1 |
| Материал | Сталь |
| Защита поверхности | CrIII |

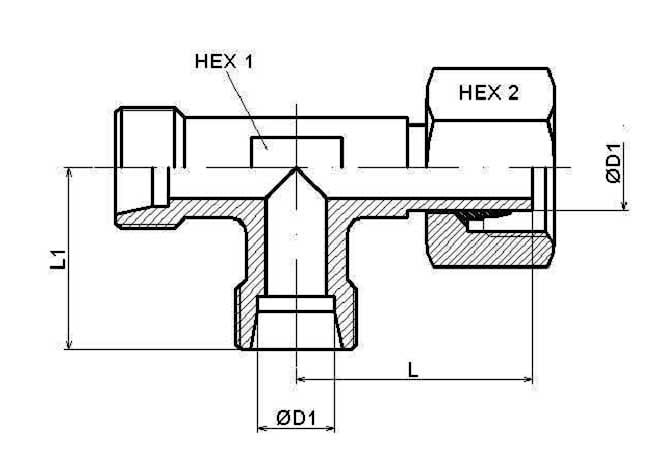

| ØD1 | Серия | Рабочее давление, бар | L | L1 | HEX 1 | HEX 2 | |
| STA LEL 6 CTA | 6 | L | 315 | 26 | 19 | 12 | 14 |
| STA LEL 8 CTA | 8 | L | 315 | 27 | 21 | 12 | 17 |
| STA LEL 10 CTA | 10 | L | 315 | 28,5 | 22 | 14 | 19 |
| STA LEL 12 CTA | 12 | L | 315 | 29 | 24 | 17 | 22 |
| STA LEL 15 CTA | 15 | L | 315 | 32 | 28 | 19 | 27 |
| STA LEL 18 CTA | 18 | L | 315 | 35 | 31 | 24 | 32 |
| STA LEL 22 CTA | 22 | L | 160 | 38 | 35 | 27 | 36 |
| STA LEL 28 CTA | 28 | L | 160 | 41,5 | 38 | 36 | 41 |
| STA LEL 35 CTA | 35 | L | 160 | 51 | 45 | 41 | 50 |
| STA LEL 42 CTA | 42 | L | 160 | 56 | 51 | 50 | 60 |
| STA LES 6 CTA | 6 | S | 630 | 27 | 23 | 12 | 17 |
| STA LES 8 CTA | 8 | S | 630 | 27 | 24 | 14 | 19 |
| STA LES 10 CTA | 10 | S | 630 | 29,5 | 25 | 17 | 22 |
| STA LES 12 CTA | 12 | S | 630 | 30,5 | 29 | 17 | 24 |
| STA LES 14 CTA | 14 | S | 400 | 34,5 | 30 | 19 | 27 |
| STA LES 16 CTA | 16 | S | 400 | 36 | 33 | 24 | 30 |
| STA LES 20 CTA | 20 | S | 400 | 44 | 37 | 27 | 36 |
| STA LES 25 CTA | 25 | S | 400 | 49,5 | 42 | 36 | 46 |
| STA LES 30 CTA | 30 | S | 400 | 55 | 49 | 41 | 50 |
| STA LES 38 CTA | 38 | S | 315 | 63 | 57 | 50 | 60 |
производитель
Dicsa
