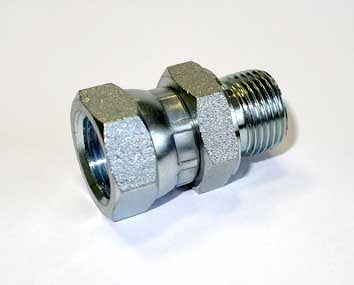

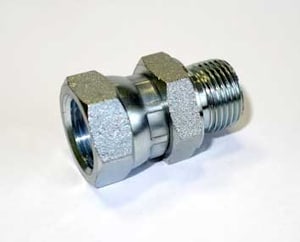

Прямые соединители с накидной гайкой BSP наруж. - BSP внутр. гайка
BSP наруж. - BSP внутр. гайка
| Соединение1 | Наружная резьба BSP,цилиндрическая |
| Уплотнение1 | Кольцо медное или резина - металл |
| Соединение2 | Внутр. резьба накидная гайка BSP, цилиндрическая |
| Уплотнение2 | Наружный конус 60° |
| Конструкция | прямые |
| Стандарт | DIN 2353, ISO 8434-1 |
| Материал | Сталь |
| Защита поверхности | CrIII |

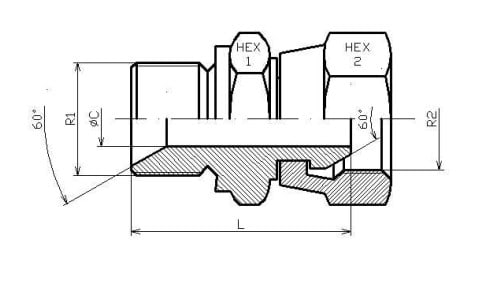

| Артикул | ØD1 | Серия | Рабочее давление(bar) | L | L1 | HEX 1 |
| A117002 | 1/8" BSP | 1/8" BSP | 14 | 14 | 4 | 30 |
| A117004 | 1/4" BSP | 1/4" BSP | 19 | 19 | 4,7 | 30 |
| A117006 | 3/8" BSP | 3/8" BSP | 22 | 22 | 7,9 | 33 |
| A117008 | 1/2" BSP | 1/2" BSP | 27 | 27 | 11,1 | 37 |
| A117012 | 3/4" BSP | 3/4" BSP | 32 | 32 | 16,7 | 42,5 |
| A117016 | 1" BSP | 1" BSP | 41 | 41 | 22,2 | 52 |
| A117020 | 1"1/4 BSP | 1"1/4 BSP | 50 | 50 | 28,6 | 54,5 |
| A117024 | 1"1/2 BSP | 1"1/2 BSP | 55 | 55 | 32 | 61 |
| A117032 | 2" BSP | 2" BSP | 65 | 70 | 46 | 69 |
производитель
Dicsa
Если вы хотите купить прямые соединители с накидной гайкой , вы можете:
Позвонить:
