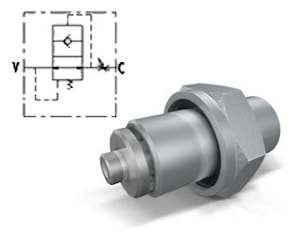

Клапан обрыва рукава тип VUBA DIN
300 бар, 70 л/мин

Клапан обрыва рукава тип VUBA DIN   Клапан предназначен для перекрытия или ограничении потока жидкости из гидроцилиндра при обрыве рукава.

Расход, при котором клапан закрывается может быть настроен. Предустановка должна быть в 1,5 раза больше расхода в системе. Также возможен вариант с отверстиями в запорном клапане для неполного перекрытия потока.

При заказе необходимо указать необходимый предустановленный расход в л/мин или зазор в мм.
Если нужно отверстие в клапане, то укажите его размер.

Корпус: сталь с цинковым покрытием.
Уплотнение Buna N

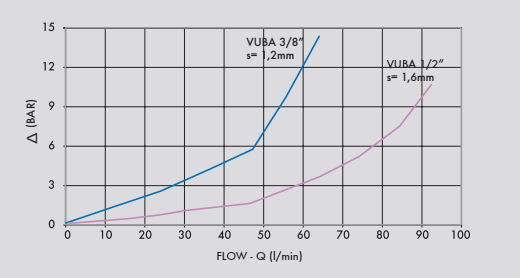

Зависимость перепада давления от расхода



КОДТИПМакс. расход, л/минмакс. давление, бар
V0784VUBA 3/8" DINT10L50350
V0786VUBA 3/8" DINT12L50350
V0787VUBA 3/8" DIN T15L50350
V0794VUBA 1/2" DINT15L80350

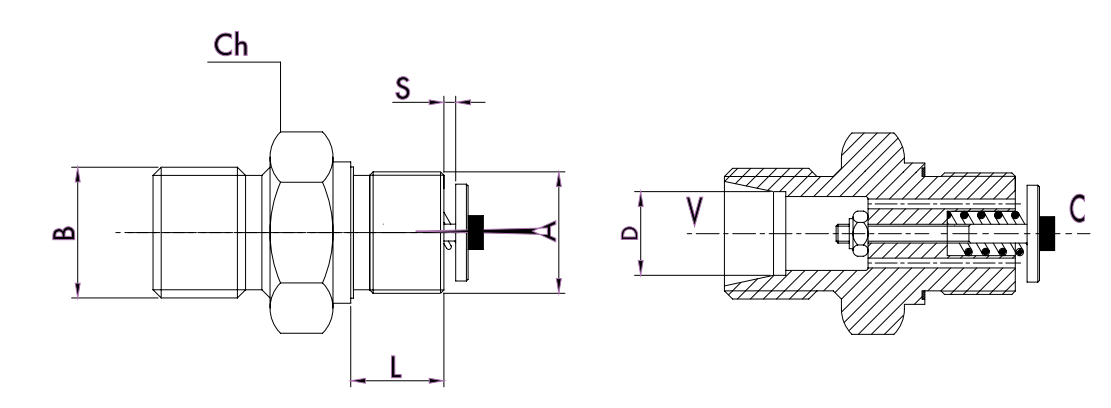

КОДТИПAвLDsChМасса
BSPPmmmmmmmmmmкг
V0784VUBA 3/8" DINT10L3/8"M 16x1,511101,2220,042
V0786VUBA 3/8" DINT12L3/8"M18xl,511121,2220,044
V0787VUBA 3/8" DIN T15L3/8"M22xl,511151,2240,056
V0794VUBA 1/2" DIN T15L1/2"M22xl,513151,6270,074


производитель
Oleodinamica Marchesini
