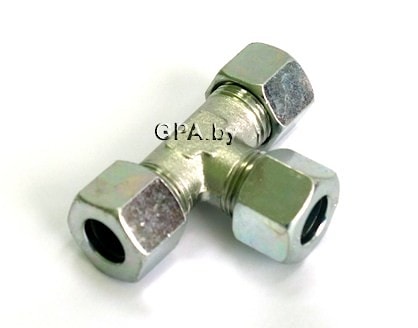

T-образное резьбовое соединение с гайками в сборе
| Соединение1 | Метрическая гаечная резьба | |
| Уплотнение1 | Внутр. конус 24° | |
| Соединение2 | Метрическая гаечная резьба | |
| Уплотнение 2 | Внутр. конус 24° | |
| Соединение3 | Метрическая гаечная резьба | |
| Уплотнение 3 | Внутр. конус 24° | |
| Модель | Резьбовое соединение | |
| Конструкция | прямые | |
| Стандарт | DIN 2353, ISO 8434-1 | |
| Материал | Сталь | |
| Защита поверхности | CrIII | |

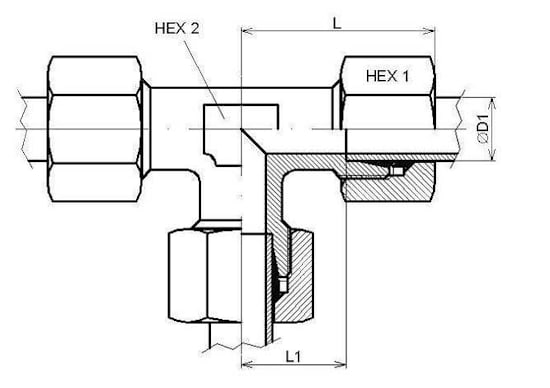

| Код | 0D1 | Серия | Рабочее давление | L | L1 | HEX 1 | HEX 2 |
| B TL 6 | 6 | L | 500 | 27.0 | 12.0 | 14 | 12 |
| B TL 8 | 8 | L | 500 | 29.0 | 14.0 | 17 | 12 |
| B TL 10 | 10 | L | 315 | 30.0 | 15.0 | 19 | 14 |
| B TL 12 | 12 | L | 315 | 32.0 | 17.0 | 22 | 17 |
| B TL 15 | 15 | L | 315 | 36.0 | 21.0 | 27 | 19 |
| B TL 18 | 18 | L | 315 | 40.0 | 23.5 | 32 | 24 |
| B TL 22 | 22 | L | 250 | 44.0 | 27.5 | 36 | 27 |
| B TL 28 | 28 | L | 250 | 47.0 | 30.5 | 41 | 36 |
| B TL 35 | 35 | L | 160 | 56.0 | 34.5 | 50 | 41 |
| B TL 42 | 42 | L | 160 | 63.0 | 40.0 | 60 | 50 |
| B TS 6 | 6 | S | 630 | 31.0 | 16.0 | 17 | 12 |
| B TS 8 | 8 | S | 630 | 32.0 | 17.0 | 19 | 14 |
| B TS 10 | 10 | S | 630 | 34.0 | 17.5 | 22 | 17 |
| B TS 12 | 12 | S | 630 | 38.0 | 21.5 | 24 | 17 |
| B TS 14 | 14 | S | 630 | 40.0 | 22.0 | 27 | 19 |
| B TS 16 | 16 | S | 420 | 43.0 | 24.5 | 30 | 24 |
| B TS 20 | 20 | S | 420 | 48.0 | 26.5 | 36 | 27 |
| B TS 25 | 25 | S | 420 | 54.0 | 30.0 | 46 | 36 |
| B TS 30 | 30 | S | 400 | 62.0 | 35.5 | 50 | 41 |
Если вы хотите купить T-образное резьбовое соединение с гайками в сборе , вы можете:
Позвонить:
