Т-образное BSP резьбовое регулируемое соединение дюймовая BSP, дюймовая внутр
дюймовая BSP, дюймовая внутр
| Соединение1 | Дюймовая наружная цилиндрическая резьба |
| Уплотнение1 | Внутр. конус 60° |
| Соединение2 | Дюймовая наружная цилиндрическая резьба |
| Уплотнение 2 | Внутр. конус 60° |
| Соединение3 | Дюймовая резьба накидная гайка |
| Уплотнение 3 | Внутр. конус 60° |
| Модель | Резьбовое соединение |
| Конструкция | прямые |
| Стандарт | DIN 2353, ISO 8434-1 |
| Материал | Сталь |
| Защита поверхности | CrIII |

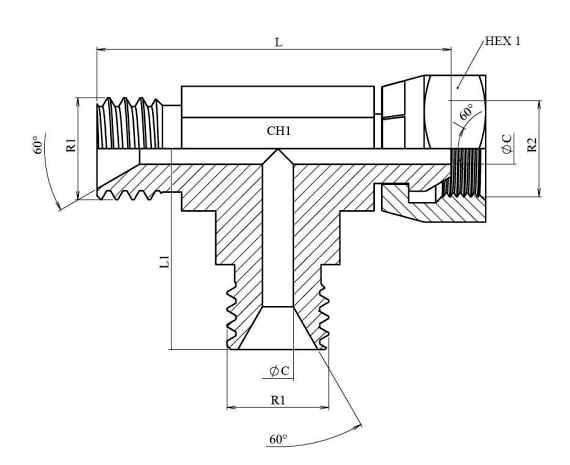

| КОД | R1 | R2 | R3 | L | L1 | HEX 1 | CH1 | ØC |
| S122302 | 1/8" BSP | 1/8" BSP | 1/8" BSP | 44,2 | 23 | 14 | 13,5 | 5 |
| S122304 | 1/4" BSP | 1/4" BSP | 1/4" BSP | 46 | 26 | 19 | 14 | 4 |
| S122306 | 3/8" BSP | 3/8" BSP | 3/8" BSP | 60 | 30 | 22 | 17 | 7 |
| S122308 | 1/2" BSP | 1/2" BSP | 1/2" BSP | 70 | 35 | 27 | 22 | 9,5 |
| S122312 | 3/4" BSP | 3/4" BSP | 3/4" BSP | 86 | 42 | 32 | 27 | 15 |
| S122316 | 1" BSP | 1" BSP | 1" BSP | 96 | 47 | 41 | 36 | 19 |
| S122320 | 1 1/4 BSP | l"l/4 BSP | l"l/4 BSP | 106 | 52 | 50 | 46 | 26 |
| S122324 | 1" 1/2 BSP | 1" 1/2 BSP | 1" 1/2 BSP | 118 | 60 | 55 | 50 | 32 |
| S122332 | 2" BSP | 2" BSP | 2" BSP | 130 | 69 | 70 | 63 | 46 |
производитель
Dicsa
