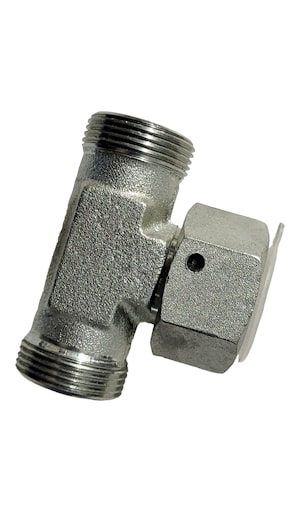

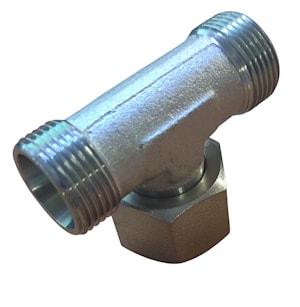

Т-образное резьбовое регулируемое соединение (с гайкой на ножке) Метрическая наружная резьба, конус 24°, метрическая внутр
Метрическая наружная резьба, конус 24°, метрическая внутр
| Соединение1 | Метрическая наружная цилиндрическая резьба |
| Уплотнение1 | Внутр. конус 24° |
| Соединение2 | Метрическая гаечная резьба накидная гайка |
| Уплотнение 2 | Внутр. конус 24° |
| Соединение3 | Метрическая наружная цилиндрическая резьба |
| Уплотнение 3 | Внутр. конус 24° |
| Модель | Резьбовое соединение |
| Конструкция | прямые |
| Стандарт | DIN 2353, ISO 8434-1 |
| Материал | Сталь |

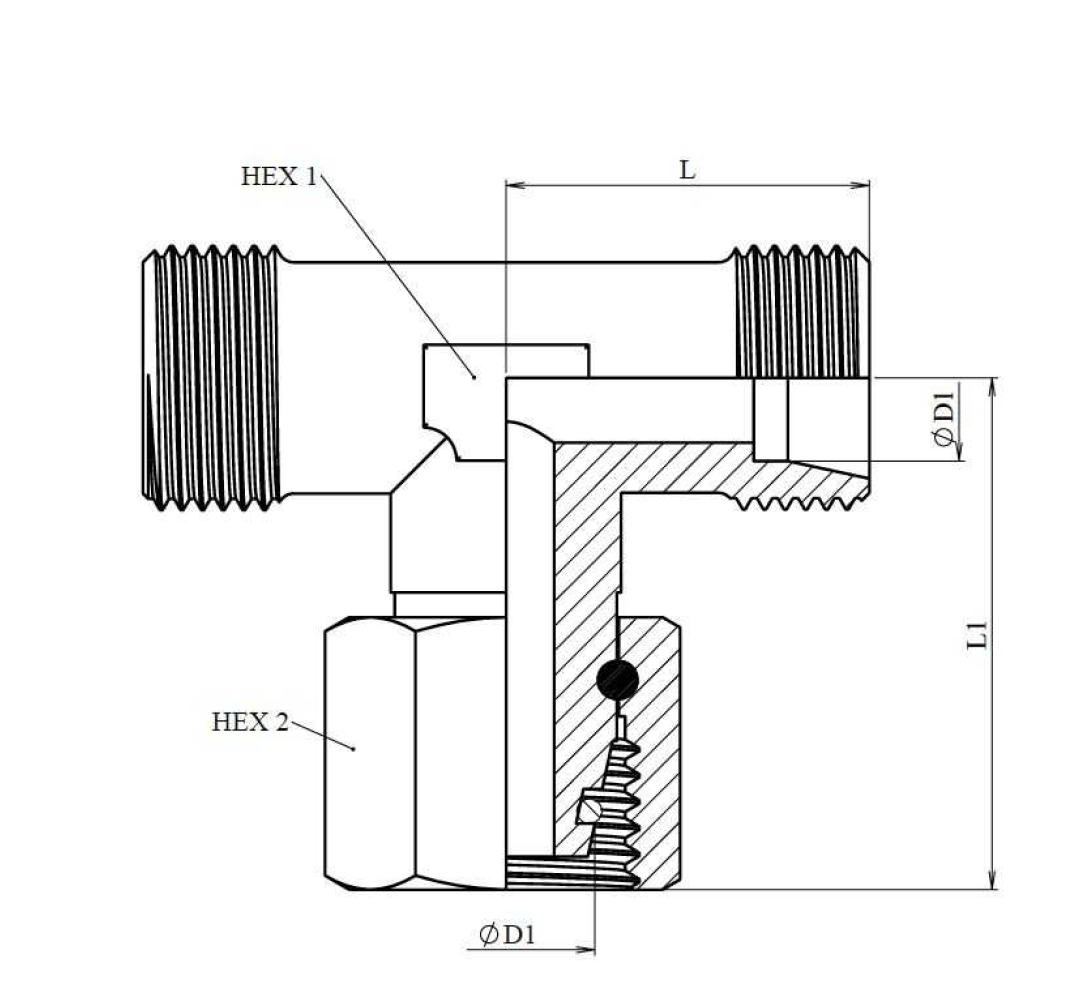

| Номер детали | Диаметр D1 | Рабочее давление (бар) | L (мм) | L1 (мм) | HEX 1 (мм) | HEX 2 (мм) |
| STA TEL 6 TLM | 6 | 500 | 19 | 24 | 12 | 14 |
| STA TEL 8 TLM | 8 | 500 | 21 | 25,5 | 12 | 17 |
| STA TEL 10 TLM | 10 | 500 | 22 | 29 | 14 | 19 |
| STA TEL 12 TLM | 12 | 400 | 24 | 29,5 | 17 | 22 |
| STA TEL 15 TLM | 15 | 400 | 28 | 31 | 19 | 27 |
| STA TEL 18 TLM | 18 | 315 | 31 | 34 | 24 | 32 |
| STA TEL 22 TLM | 22 | 250 | 35 | 37,5 | 27 | 36 |
| STA TEL 28 TLM | 28 | 250 | 38 | 41,5 | 36 | 41 |
| STA TEL 35 TLM | 35 | 250 | 45 | 48 | 41 | 50 |
| STA TEL 42 TLM | 42 | 160 | 51 | 52 | 50 | 60 |
производитель
Dicsa
