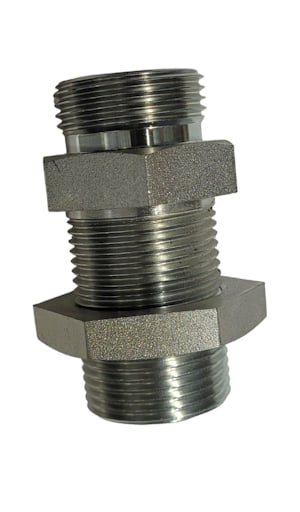

Резьбовое соединение (для перегородок) метрическая наруж. 24°, метрическая наруж. 24°
метрическая наруж. 24°, метрическая наруж. 24°

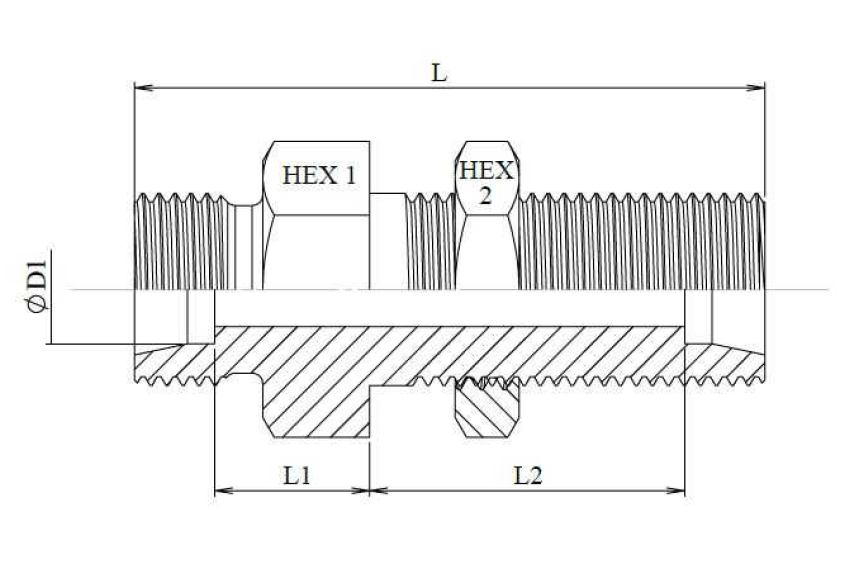

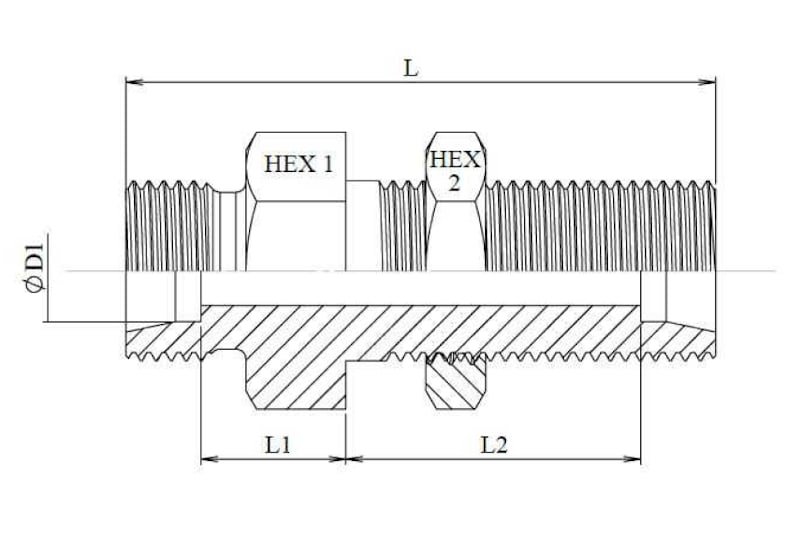

| Наименование | Диаметр D1 | Рабочее давление (бар) | L (мм) | L1 (мм) | L2 (мм) | HEX 1 (мм) | HEX 2 (мм) |
| STA SVL 6 | 6 | 500 | 48 | 7 | 27 | 17 | 17 |
| STA SVL 8 | 8 | 500 | 49 | 8 | 27 | 19 | 19 |
| STA SVL 10 | 10 | 500 | 52 | 10 | 28 | 22 | 22 |
| STA SVL 12 | 12 | 400 | 53 | 10 | 29 | 24 | 24 |
| STA SVL 15 | 15 | 400 | 57 | 12 | 31 | 27 | 30 |
| STA SVL 18 | 18 | 400 | 61 | 13,5 | 32,5 | 32 | 36 |
| STA SVL 22 | 22 | 250 | 66 | 16,5 | 34,5 | 36 | 41 |
| STA SVL 28 | 28 | 250 | 69 | 18,5 | 35,5 | 41 | 46 |
| STA SVL 35 | 35 | 250 | 76 | 18,5 | 36,5 | 50 | 55 |
| STA SVL 42 | 42 | 250 | 77 | 19 | 36 | 60 | 65 |
производитель
Dicsa
Если вы хотите купить резьбовое соединение (для перегородок) , вы можете:
Позвонить:
