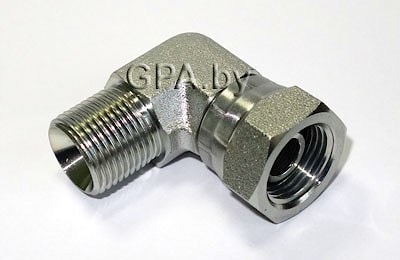

Угловые соединители с накидной гайкой BSP наруж. - BSP внутр. гайка
BSP наруж. - BSP внутр. гайка
| Соединение1 | Наружная резьба BSP,цилиндрическая |
| Уплотнение1 | Кольцо медное или резина - металл |
| Соединение2 | Внутр. резьба накидная гайка BSP, цилиндрическая |
| Уплотнение2 | Наружный конус 60° |
| Конструкция | угловые |
| Стандарт | DIN 2353, ISO 8434-1 |
| Материал | Сталь |
| Защита поверхности | CrIII |

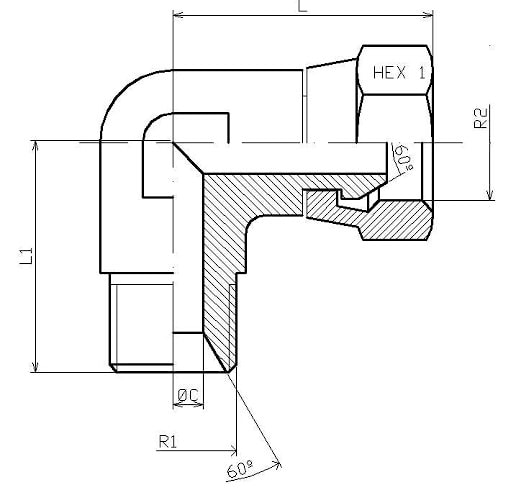

| Артикул | ØD1 | Серия | Рабочее давление(bar) | L | L1 | HEX 1 |
| S119302 | 1/8" BSP | 1/8" BSP | 22 | 20 | 14 | 3,5 |
| S119304 | 1/4" BSP | 1/4" BSP | 25 | 25,4 | 19 | 4,7 |
| S119306 | 3/8" BSP | 3/8" BSP | 33 | 28,5 | 22 | 7,9 |
| S119308 | 1/2" BSP | 1/2" BSP | 38 | 32,5 | 27 | 11,1 |
| S119312 | 3/4" BSP | 3/4" BSP | 45 | 41,3 | 32 | 16,7 |
| S119316 | 1" BSP | 1" BSP | 53 | 44,5 | 41 | 22,2 |
| S119320 | 1"1/4 BSP | 1"1/4 BSP | 58 | 50,8 | 50 | 28,6 |
| S119324 | 1"1/2 BSP | 1"1/2 BSP | 63 | 59 | 55 | 33,3 |
Если вы хотите купить угловые соединители с накидной гайкой , вы можете:
Позвонить:
