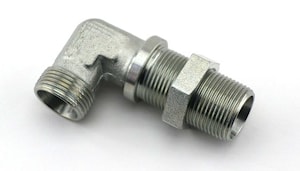

Удлиненное угловое резьбовое соединение (для перегородок) метрическая наруж. 24°, метрическая наруж. 24°
метрическая наруж. 24°, метрическая наруж. 24°

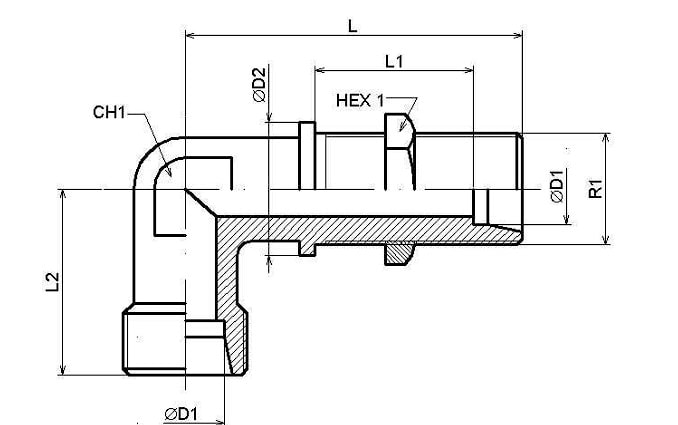

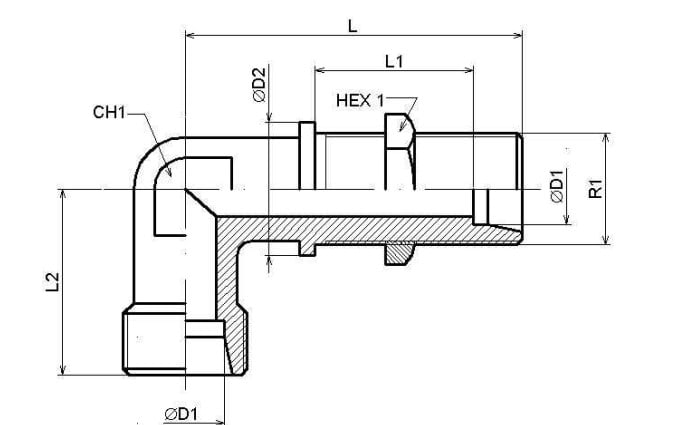

| Part n° | 0D1 | 0D2 | Serie | R1 | Working Pressure (bar) | L | L1 | L2 | HEX 1 | CH1 |
| STA USVL 6 | 6 | 17 | L | M 12x1,5 | 315 | 48 | 27 | 19 | 17 | 12 |
| STA USVL 8 | 8 | 19 | L | M 14x1,5 | 315 | 51 | 27 | 21 | 19 | 12 |
| STA USVL 10 | 10 | 22 | L | M 16x1,5 | 315 | 53 | 28 | 22 | 22 | 14 |
| STA USVL 12 | 12 | 24 | L | M 18x1,5 | 315 | 56 | 29 | 24 | 24 | 17 |
| STA USVL 15 | 15 | 27 | L | M 22x1,5 | 315 | 61 | 31 | 28 | 30 | 19 |
| STA USVL 18 | 18 | 32 | L | M 26x1,5 | 315 | 64 | 32,5 | 31 | 36 | 24 |
| STA USVL 22 | 22 | 36 | L | M 30x2 | 160 | 72 | 34,5 | 35 | 41 | 27 |
| STA USVL 28 | 28 | 42 | L | M 36x2 | 160 | 77 | 35,5 | 38 | 46 | 36 |
| STA USVL 35 | 35 | 50 | L | M 45x2 | 160 | 86 | 36,5 | 45 | 55 | 41 |
| STA USVL 42 | 42 | 60 | L | M 52x2 | 160 | 90 | 36 | 51 | 65 | 50 |
| STA USVS 6 | 6 | 19 | S | M 14x1,5 | 630 | 53 | 29 | 23 | 19 | 12 |
| STA USVS 8 | 8 | 22 | S | M 16x1,5 | 630 | 54 | 29 | 24 | 22 | 14 |
| STA USVS 10 | 10 | 24 | S | M 18x1,5 | 630 | 57 | 29,5 | 25 | 24 | 17 |
| STA USVS 12 | 12 | 27 | S | M 20x1,5 | 630 | 59 | 30,5 | 29 | 27 | 17 |
| STA USVS 14 | 14 | 27 | S | M 22x1,5 | 630 | 63 | 32 | 30 | 30 | 19 |
| STA USVS 16 | 16 | 30 | S | M 24x1,5 | 400 | 64 | 31,5 | 33 | 32 | 24 |
| STA USVS 20 | 20 | 36 | S | M 30x2 | 400 | 74 | 33,5 | 37 | 41 | 27 |
| STA USVS 25 | 25 | 42 | S | M 36x2 | 400 | 81 | 35 | 42 | 46 | 36 |
| STA USVS 30 | 30 | 50 | S | M 42x2 | 400 | 90 | 37,5 | 49 | 50 | 41 |
| STA USVS 38 | 38 | 60 | S | M 52x2 | 315 | 96 | 37 | 57 | 65 | 50 |
производитель
Dicsa
