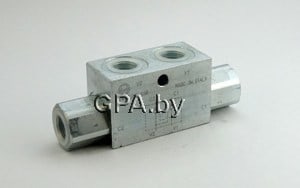

Гидрозамок двусторонний тип VRD

320 бар, 70 л/мин

двусторонний

Гидрозамок двухсторонний типа VRD применяется для запирания полостей гидродвигателя при падении давления в гидросистеме.

Клапан VRD пропускает прямой поток рабочей жидкости, а обратный поток возможен только после принудительного открывания запорного элемента с помощью гидравлически управляемого плунжера.

Вязкоcть масла	10-500 мм2/s
Требования к чистоте масла	SAE класс 4 или выше
Температура рабочей жидкости	от -20 до +80С
Температура окружающей среды	от -20 до +50С
Максимальное давление	30 Мпа (300 бар)
Масса	0,63 - 2,1 кг

Технические характеристики и размеры скачать

Гидрозамок двухсторонний типа VRDE

Технические характеристики
Модель	A	Макс. расход л/мин	Макс. давл., бар	B	C	D	E	F	G	H	L	Масса, кг.
VRDE140	BSPP1/4	15	320	30	40	63	13	21,5	30	6,5	106	0,63	1:04
VRDE380	BSPP3/8	35	320	30	40	63	13	21,5	30	6,5	106	0,6	1:04
VRDE120	BSPP1/2	45	300	35	50	82	16,5	31,5	36	6,5	145	1,1	1:04
VRDE340	BSPP3/4	70	320	40	60	100	22,5	46	50	8,5	192	2,1	1:2.9

Гидрозамок двухсторонний тип VRDD (присоединение DIN)

Технические характеристики
Модель	A	Макс. расход л/мин	Макс. давл., бар	B	C	D	E	F	G	H	L	M	Масса, кг.
VRDD140T8	BSPP1/4	10	320	30	40	63	13	25	30	6,5	113	8	0,62	1:09
VRDD140T12	BSPP3/8	15	320	30	40	63	13	32	30	6,5	127	12	0,62	1:04
VRDD380T12	BSPP1/2	35	320	30	40	63	13	32	30	6,5	127	12	0,62	1:04

Гидрозамок двухсторонний тип VRDP

Технические характеристики
Модель	Макс. расход л/мин	Макс. давл., бар	Масса, кг.
VRDP380	35	320	1,42	1:04

Гидрозамок двухсторонний тип VRDL

Технические характеристики
Модель	A	Макс. расход л/мин	Макс. давл., бар	D	E	F	G	Масса, кг.
VRDL140	BSPP1/4	35	350	35	30	18	64	1,25	1:7.1
VRDL380	BSPP3/8	35	350	31,5	37	20	60	1,39	1:7.1
VRDL120	BSPP1/2	50	350	31,5	37	20	60	1,32	1:7.1

Гидрозамок двухсторонний тип VRDF

Технические характеристики
Модель	A	Макс. расход л/мин	Макс. давл., бар	B	C	D	E	F	G	H	L	M	O-Ring	Масса, кг.
VRDF380	BSPP3/8	35	210	60	32	32	62	70	96	10	6,5	34	9.19x2.62	1,2	1:07
VRDF120	BSPP1/2	50	210	70	38	34	65	80	110	14,5	8,5	34	15.54x2.62	1,32	01:03,2
