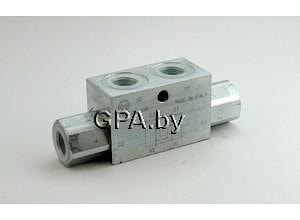

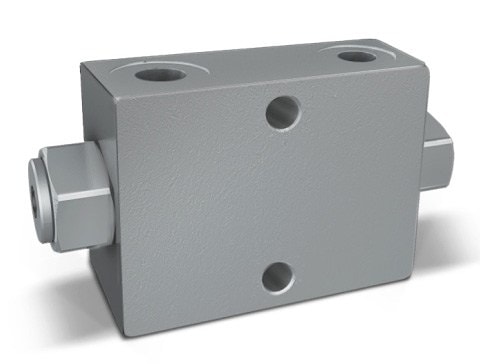

Гидрозамок двустороннего действия тип А VBPDE A 350 бар, до 100 л/мин двусторонний
350 бар, до 100 л/мин
двусторонний
Материал корпуса: оцинкованная сталь
Материал компонентов: закаленная сталь
Уплотнения: BUNA N (стандартно)
Тип запирающего элемента: без утечек
Подключение: Подключите V1 и V2 к напорным линиям, C1 и С2 к полостям цилиндра.
По заказу:
- без уплотнений в управляющей линии
- пружина 1 бар
- пружина 8 бар
Рабочие характеристики при температуре масла 50°С и вязкости 30сСт
Технические данные:
| Код | Обозначение | PILOT RATIO | Расход, л/мин | Давление макс., бар | Мин. давление открытия, бар |
| V0178 | VBPDE 1/4" A | 1:5,5 | 20 | 350 | 4,5 |
| V0180 | VBPDE 3/8" A | 1:5,5 | 30 | 350 | 4,5 |
| V0190 | VBPDE 1/2" A | 1:4,5 | 55 | 350 | 5,5 |
| V0191 | VBPDE 3/4" A | 1:3,7 | 100 | 350 | 3 |

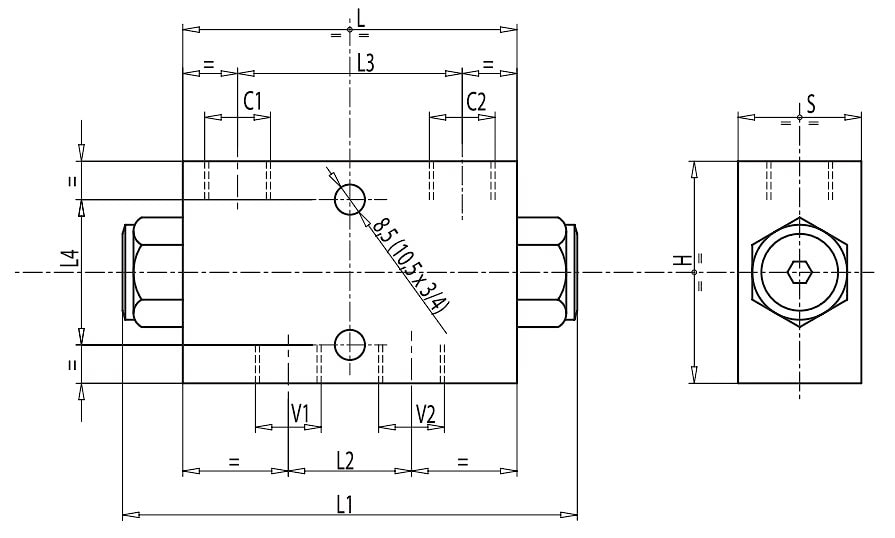

Размеры гидроклапанов VBPDE A:
| Код | Обозначение | V1-V2 C1-C2, BSP | L mm | L1 mm | L2 mm | L3 mm | L4 mm | H mm | S mm | Масса, кг |
| V0178 | VBPDE 1/4" A | G 1/4" | 80 | 113 | 27 | 52 | 44 | 60 | 30 | 1,032 |
| V0180 | VBPDE 3/8" A | G 3/8" | 80 | 113 | 30 | 52 | 44 | 60 | 30 | 0,994 |
| V0190 | VBPDE 1/2" A | G 1/2" | 115 | 147 | 39 | 80 | 40 | 80 | 35 | 2,324 |
| V0191 | VBPDE 3/4" A | G 3/4" | 158 | 198 | 50 | 105 | 58 | 80 | 50 | 4,800 |
Аналоги других производителей:
| Oleodinamica Marchesini | MTC (Walvoil) | Oleoweb | Luen | Gumec | HBS | VILLA | Bosch Rexroth |
| VBPDE 1/4" A | VRDL140N* | VNR-C-SO-DE-14 (003 047 OJO) | POC-2-IL 1/4"G | LVDL 01 | |||
| VBPDE 3/8" A | VBPDL/T 38* | VRDL380N* | VNR-C-SO-DE-38 (003 049 OJO) | POC-2-IL 3/8"G | A050351.01.00 | LVDL 15 | 05.53.43-X-97-Z |
| VBPDE 1/2" A | VBPDL/T 12* | VRDL120N* | VNR-C-SO-DE-38 (003 050 OJO) | POC-2-IL 1/2"G | A050451.08.00 | LVDL 03 | 05.53.01-X-03-Z |
| VBPDE 3/4" A | VBPDL/T 34* | POC-2-IL 3/4"G | LVDL 04 | 05.53.01-X-04-Z |
*- функциональные аналоги, не совпадают присоединительные размеры
производитель
Oleodinamica Marchesini
Если вы хотите купить гидрозамок двустороннего действия тип А VBPDE A , вы можете:
Позвонить:
Ещё из раздела гидрозамки двусторонние
Материал корпуса: оцинкованная сталь Материал компонентов: закаленная сталь Уплотнения: BUNA N (стандартно) Тип запирающего элемента: без утечек Подключение : Подключите V1 и V2 к напорным линиям, C1 и С2 к полостям цилиндра. По заказу: без ...
Материал корпуса: оцинкованная сталь Материал компонентов: закаленная сталь Уплотнения: BUNA N (стандартно) Тип запирающего элемента: без утечек Подключение : Подключите V1 и V2 к напорным линиям, C1 и С2 к полостям цилиндра. Технические данные: Код ...
Гидрозамок двустороннего действия VBPDE FL Материал корпуса: оцинкованная сталь Материал компонентов: закаленная сталь Уплотнения: BUNA N (стандартно) Тип запирающего элемента: без утечек Подключение : Подключите V1 и V2 к напорным линиям, C1 и С2 к ...

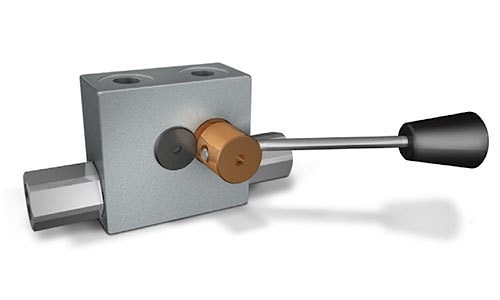

Гидрозамок одностороннего действия с краном тип VBPBE c/RUB предназначен для блокирования гидромотора или гидроцилиндра в обоих направлениях. Этот клапан пропускает поток в одном направлении свободно и блокирует в обратном, если нет управляющего ...
Гидрозамок двустороннего действия VBPDE AL Материал корпуса: оцинкованная сталь Материал компонентов: закаленная сталь Уплотнения: BUNA N (стандартно) Тип запирающего элемента: без утечек Подключение : Подключите V1 и V2 к напорным линиям, C1 и С2 к ...

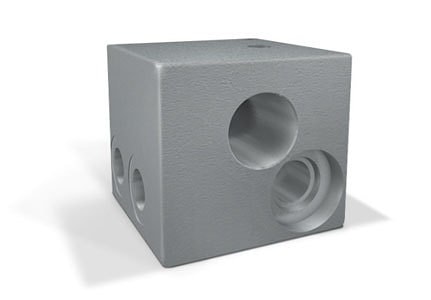

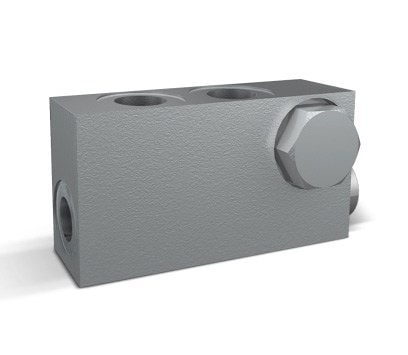

Предназначен для приваривания непосредственно к корпусу цилиндра. Разработан специально для гидравлических опор. Состоит из корпуса и картрижа с гидрозамками. Внутри дополнительно установлен дроссель, для ограничения скорости и уменьшения вибрации. ...

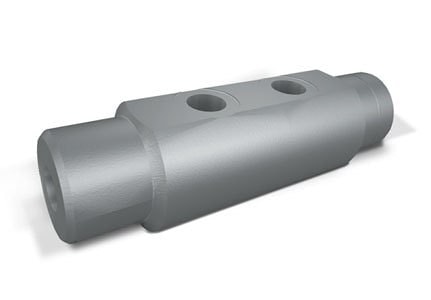

Цилиндрический гидрозамок двустороннего действия VBPDE CYL Материал корпуса: оцинкованная сталь Материал компонентов: закаленная сталь Уплотнения: BUNA N (стандартно) Тип запирающего элемента: без утечек Подключение : Подключите V1 и V2 к напорным ...
