Гидрозамок двустороннего действия VBPDE 350 бар, до 100 л/мин двусторонний
350 бар, до 100 л/мин
двусторонний
Материал корпуса: оцинкованная сталь
Материал компонентов: закаленная сталь
Уплотнения: BUNA N (стандартно)
Тип запирающего элемента: без утечек
Подключение: Подключите V1 и V2 к напорным линиям, C1 и С2 к полостям цилиндра.
По заказу:
- без уплотнений в управляющей линии
- пружина 1 бар
- пружина 8 бар
Рабочие характеристики при температуре масла 50°С и вязкости 30сСт
Технические данные:
| Код | Обозначение | PILOT RATIO | Расход, л/мин | Давление макс., бар | Мин. давление открытия, бар |
| V0010 | VBPDE 1/4" L | 1:5,5 | 20 | 350 | 4 |
| V0020 | VBPDE 3/8" L | 1:5,5 | 35 | 350 | 3 |
| V0030 | VBPDE 1/2"L | 1:5 | 50 | 350 | 6 |
| V0050 | VBPDE 3/8 " | 1:5 | 45 | 350 | 8 |
| V0061 | VBPDE 18 L | 1:5,5 | 20 | 350 | 4 |
| V0070 | VBPDE 1/2" | 1:4 | 70 | 350 | 3,5 |
| V0040 | VBPDE 3/4" | 1:4 | 100 | 300 | 2 |

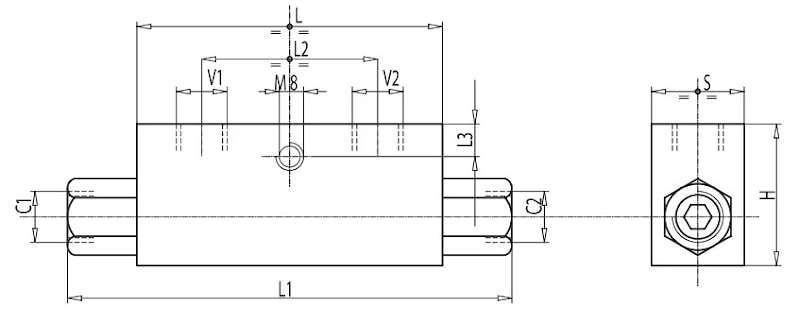

Размеры гидроклапанов VBPDE:
| Код | Обозначение | V1 - V2 C1 - C2 резьба | L mm | L1 mm | L2 mm | L3 mm | H mm | S mm | Масса, кг |
| V0010 | VBPDE 1/4"L | G 1/4" | 64 | 113 | 36 | 8 | 40 | 30 | 0,636 |
| V0020 | VBPDE 3/8"L | G 3/8" | 80 | 128 | 38 | 8 | 40 | 30 | 0,736 |
| V0030 | VBPDE 1/2" L | G 1/2" | 90 | 142 | 45 | 12,5 | 45 | 35 | 1,042 |
| V0050 | VBPDE 3/8 " | G 3/8" | 90 | 156 | 45 | 12,5 | 45 | 35 | 1,174 |
| V0061 | VBPDE 18 L | M18X1,5 | 68 | 118 | 38 | 8 | 40 | 30 | 0,630 |
| V0070 | VBPDE1/2" | G 1/2" | 80 | 144 | 40 | 18 | 60 | 35 | 1,284 |
| V0040 | VBPDE 3/4" | G 3/4" | 100 | 192 | 46 | 12 | 60 | 40 | 1,916 |
Аналоги других производителей:
| Oleodinamica Marchesini | MTC (Walvoil) | Oleoweb | Luen | Gumec |
| VBPDE 1/4"L | VBPDL VP 14 | VRDE140 | A-VNR-SO-DE-14-L (003 254 OJO) | POC-2L-1/4-G |
| VBPDE 3/8"L | VBPDL VP 38 | VRDE380 | A-VNR-SO-DE-38-L (003 258 OJO) | POC-2L-3/8-G |
| VBPDE 1/2" L | VBPDL VP 12 | VRDE120 | VNR-SO-DE-12-L (003 032 OJO) | POC-2L-1/2-G |
| VBPDE 3/8 " | VBPDL 38 | POC-2-3/8-G | ||
| VBPDE 18 L | ||||
| VBPDE1/2" | VBPDL 12 | POC-2-1/2-G | ||
| VBPDE 3/4" | VBPDL 34 | POC-2-3/4-G |
производитель
Oleodinamica Marchesini
