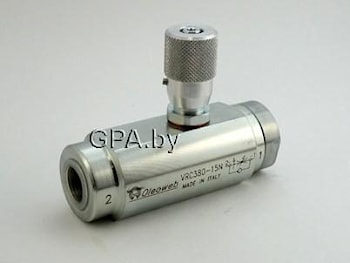

Дроссель с обратным клапаном типа VURF
Дроссель с обратным клапаном позволяет регулировать скорость потока в одном направлении и свободное движение в другом.Регулировка потока дросселя с обратным клапаном VURF будет зависеть от давления и вязкости масла.
Типовой монтаж дросселя с обратным клапаном VURF в гидросхему: Подсоединить канал 1 на напорную линию и канал 2 на управляемое устройство. Поток направлен с 2 на 1 и свободен в противоположном направлении.
В случае использования на блоках с гидрозамками, клапан регулятора потока монтируется между блоком и гидрозамком.
Регулировка потока дросселя с обратным клапаном VURF осуществляется посредством вращения внешней муфты: вращая по часовой стрелке интенсивность потока возрастает и наоборот.

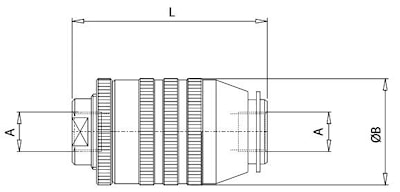

Скачать технические характеристики и размеры
| Технические характеристики | ||||||
| Модель | A | Макс. расход л/мин | Макс. давл., бар | B | L | Масса, кг. |
| VURF140 | BSPP1/4 | 15 | 350 | 34 | 62 | 0,23 |
| VURF380 | BSPP3/8 | 30 | 350 | 39 | 73 | 0,42 |
| VURF120 | BSPP1/2 | 45 | 350 | 44 | 83 | 0,66 |
| VURF340 | BSPP3/4 | 85 | 300 | 54 | 102 | 1,12 |
| VURF100 | BSPP1 | 150 | 250 | 65 | 124,5 | 1,6 |
| VURF3416 | 3/4-16UNF | 30 | 350 | 39 | 73 | 0,42 |
| VURF7814 | 7/8-14UNF | 45 | 350 | 44 | 83 | 0,66 |
производитель
OLEOWEB
Если вы хотите купить дроссель с обратным клапаном типа VURF , вы можете:
Позвонить:
