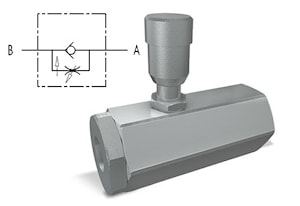

Дроссель компенсированный с обратным клапаном (тонкая настройка) тип VRFU 90 С 250 бар, до 28 л/мин
250 бар, до 28 л/мин
Клапан регулирует скорость потока в одном направлении и свободно пропускает в обратном.
Установка:
Подсоедините V к порту давления и C к к контролируемому порту. Поток регулируется от A к B и свободен в обратном направлении. Поток не зависит от давления и вязкости масла.
Регулировка расхода производится пластиковой рукоятки: при вращении по часовой стрелке расход уменьшается и наоборот. Как только поток будет установлен, заблокируйте боковой фиксатор, чтобы сохранить желаемые настройки даже в случае вибрации. Этот клапан позволяет производить тонкую и чувствительную настройку.

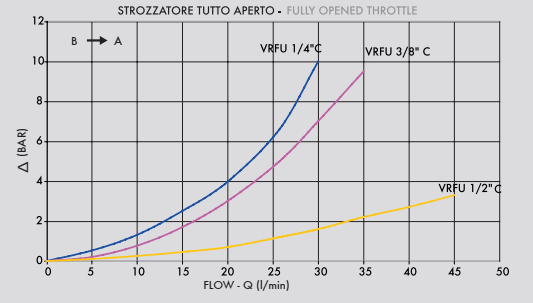

Характеристики падения давления:
Корпус | сталь оцинков. |
Внутренние части | сталь |
Уплотнения | BUNA N standard |
ТИП | игольчатый |
Установка:
Подсоедините V к порту давления и C к к контролируемому порту. Поток регулируется от A к B и свободен в обратном направлении. Поток не зависит от давления и вязкости масла.
Регулировка расхода производится пластиковой рукоятки: при вращении по часовой стрелке расход уменьшается и наоборот. Как только поток будет установлен, заблокируйте боковой фиксатор, чтобы сохранить желаемые настройки даже в случае вибрации. Этот клапан позволяет производить тонкую и чувствительную настройку.
Характеристики падения давления:
КОД | ТИП | Макс. поток из A в В Lt. / min | Макс. поток из В в A Lt. / min | Давление макс., бар |
V0581/C | VRFU 90° 1/4" COMPENSATO | 17 | 25 | 250 |
V0582/C | VRFU 90° 3/8" COMPENSATO | 17 | 30 | 250 |
V0583/C | VRFU 90° 1/2" COMPENSATO | 28 | 45 | 250 |

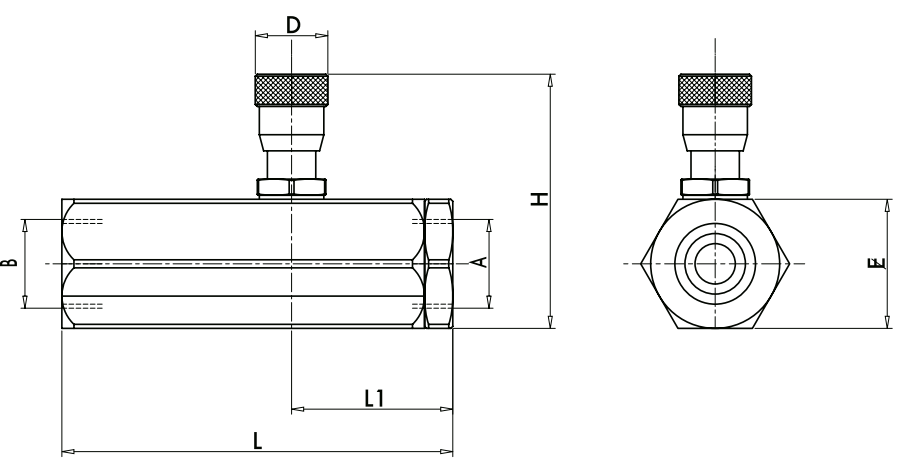

КОД | ТИП | A . В | L | Ll | D1 | H MAX | E | Масса |
GAS | mm | mm | mm | mm | mm | kg | ||
V0581/C | VRFU 90° 1/4" COMPENSATO | Gl/4" | 88 | 37 | 20 | 64 | 32 | 0,524 |
V0582/C | VRFU 90° 3/8" COMPENSATO | G3/8" | 88 | 37 | 20 | 64 | 32 | 0,510 |
V0583/C | VRFU 90° 1/2" COMPENSATO | G1/2" | 107 | 46 | 20 | 76 | 36 | 0,700 |
производитель
Oleodinamica Marchesini
