Трехлинейный регулятор потока VPR3 350 бар, до 170 л/мин
Регулятор потока VPR3 (регулятор расхода трехлинейный) с компенсацией по давлению служит для изменения расхода рабочей жидкости в гидравлических системах станков и мобильной техники.
Этот клапан позволяет настраивать величину расхода в линии "P" и поддерживать ее. Избыточный поток сливается в "В", к этой линии также может быть подключен второй потребитель. В порте "В" величина расхода так же не зависит от входного давления, но изменяется с изменением величины входного потока.
Материал корпуса: оцинкованная сталь дороже алюминиевого, но при этом обеспечивает более высокую жесткость и, как следствие, более стабильную работу без лишних вибраций и шума.
Типичные схемы схема применения регулятора потока:
Технические данные:
| Код | Тип | Макс. расход, л/мин | Максимальный регулируемый поток, л/мин | Давление, макс. , бар |
| V1060 | VPR3 3/8" | 60 | 50 | 350 |
| V1070 | VPR3 1/2" | 80 | 60 | 350 |
| V1080 | VPR3 3/4" | 125 | 100 | 350 |
| V1090 | VPR3 1" | 200 | 170 | 350 |

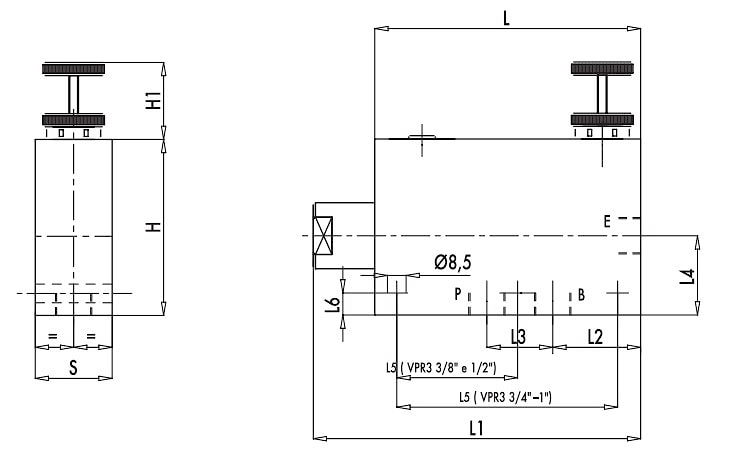

| Код | Тип | E - P . B | L | L1 | L2 | L3 | L4 | L5 | L6 | H | H1 | S | Масса |
| BSP | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | кг | ||
| V1060 | VPR3 3/8" | G3/8" | 121 | 147 | 40 | 32 | 36 | 55 | 12 | 80 | 35 | 35 | 2,530 |
| V1070 | VPR3 1/2" | G1/2" | 121 | 147 | 37 | 36 | 36 | 55 | 12 | 80 | 35 | 35 | 2,470 |
| V1080 | VPR3 3/4" | G3/4" | 155 | 187 | 50 | 44 | 37 | 115 | 10 | 90 | 35 | 50 | 4,958 |
| V1090 | VPR3 1" | G1" | 155 | 187 | 46 | 58 | 47 | 115 | 12 | 100 | 35 | 50 | 5,268 |
Аналоги других производителей:
| Oleodinamica Marchesini | MTC (Walvoil) | Oleoweb | Luen | Gumec | HBS | VILLA | Bosch Rexroth |
| VPR3 3/8" | VRF-3V-38 004 003 0 X 0 | 22E00D0130030 | B130302.01.00 | PVEL 02 | VRFC3C 0M42037002 | ||
| VPR3 1/2" | VRF-3V-12 004 005 0 X 0 | 22E00D0130040 | B130402.01.00 | PVEL 03 | VRFC3C 0M42037003 | ||
| VPR3 3/4" | VRF-3V-34 004 007 0 X 0 | 22E00D0130050 | - | PVEL 04 | VRFC3C 0M42037004 | ||
| VPR3 1" | 22E00D0130060 | - | PVEL 05 | VRFC3C 0M42037005 |
производитель
Oleodinamica Marchesini
