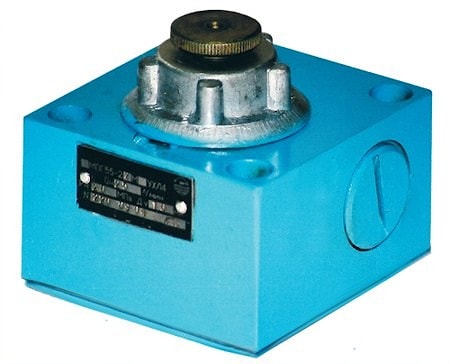

Регуляторы расхода МПГ55-22М, МПГ55-24М, МПГ55-25М

Регуляторы расхода МПГ55-2М устанавливаются в гидросистемах там, где требуется поддержание установленной скорости перемещения рабочих органов станков и других стационарно работающих машин в независимости от нагрузки.

Дроссели МПГ55-2М не имеют предохранительного и обратного клапана для ограничения давления в рабочей магистрали.

Регуляторы расхода модернизированные обычной прочности МПГ55-22М, МПГ55-24М, МПГ55-25М состоят из гидродросселя и редукционного клапана, который поддерживает постоянный перепад давления на дросселирующей щели, благодаря чему расход рабочей жидкости, проходящей через гидродроссель, не зависит от давления на входе и выходе из него.

Регуляторы расхода МПГ 55-2 выпускаются на ном. давление 20 МПа и 32 МПа. В зависимости от номинального расхода рабочей жидкости регуляторы расхода МПГ55-2 бывают трёх исполнений:
МПГ55-22М - c условным проходом 10 мм;
МПГ55-24М - c условным проходом 16 мм;
МПГ55-25М - c условным проходом 20 мм.

Гидравлические регуляторы потока МПГ55-2 работают на минеральных маслах с тонкостью фильтрации 25 мкм, вязкостью 10-200 сСт при температуре масла от +10 до +70 °С и температуре окружающей среды от +1 до +40 °С.

Технические характеристики МПГ55-2М:

Марка дросселя	Условный проход	Давление нагнетания, ном, МПа	Давление нагнетания, макс, МПа	Расход рабочей жидкости, ном, л/мин	Расход рабочей жидкости, макс, л/мин	Вес	Габаритные размеры
МПГ55-22М	10	20	21,5	25	32	4,5	108x106x94
МПГ55-24М	16	20	21,5	100	120	8	137x26x108
МПГ55-25М	20	20	21,5	200	240	15,5	181x166x132

Габаритные и присоединительные размеры МПГ55-2
