Дроссель линейный фиксированный с обратным клапаном тип VUSF 350 бар, до 300 л/мин
350 бар, до 300 л/мин
Клапан ограничивает скорость потока в одном направлении и свободно пропускает в обратном.
| Корпус | сталь оцинков. |
| Внутренние части | сталь |
| Уплотнения | BUNA N standard |
Установка:
Подсоедините V к порту давления и C к к контролируемому порту. Поток ограничивается от C до V и свободен в обратном направлении.
Ограничение потока производится посредством двух колиброванных отверстий диаметр которых согласовывается при заказе.

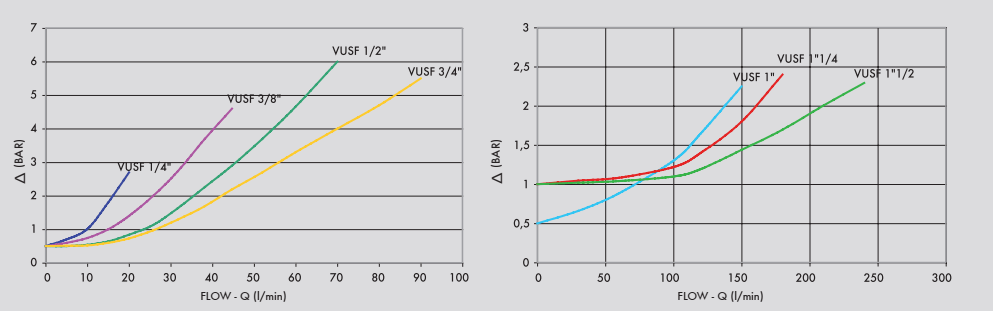

Характеристики падения давления:
| КОД | ТИП | Макс. расход, л/мин | Макс. давление, бар. | давление открытия клапана, бар |
| V0590/* | VUSF 1/4" | 20 | 350 | ±0,4/0,7 |
| V0600/* | VUSF 3/8" | 45 | 350 | ±0,4/0,7 |
| V0610/* | VUSF 1/2" | 70 | 350 | ±0,4/0,7 |
| V0620/* | VUSF 3/4" | 110 | 350 | ±0,4/0,7 |
| Y0630/* | VUSF 1" | 160 | 350 | ±0,4/0,7 |
| V0631/* | VUSF1" 1/4 | 200 | 350 | 1 |
| V0632/* | VUSF 1" 1/2" | 300 | 350 | 1 |

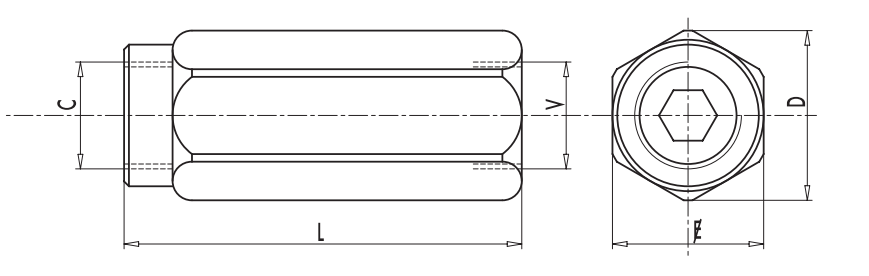

| КОД | ТИП | v-c GAS | L mm | E mm | D mm | Масса, кг |
| V0590/* | VUSF 1/4" | G1/4" | 62 | 19 | 21 | 0,104 |
| V0600/* | VUSF 3/8" | G3/8" | 68 | 24 | 26,5 | 0,184 |
| V0610/* | VUSF 1/2" | G1/2" | 77 | 30 | 34 | 0,322 |
| V0620/* | VUSF 3/4" | G3/4" | 88 | 36 | 40 | 0,492 |
| V0630/* | VUSF 1" | G1" | 105 | 41 | 46 | 0,676 |
| V0631/* | VUSF1" 1/4 | G1" 1/4 | 135 | 55 | 63 | 1,646 |
| V0632/* | VUSF1" 1/2 | G1" 1/2 | 145 | 60 | 69 | 1,950 |
*: КОД/2F: клапан с 2-мя калиброванныи отверстиями, диаметр указать при заказе.клапан с калиброванным отверстием, диаметр указать при заказе VUSF 1/2" 2 HOLES DIAM. 1 mm • обозначение * V0610/2F1
Аналоги других производителей:
| Oleodinamica Marchesini | MTC (Walvoil) | Oleoweb | Luen | Gumec | HBS | VILLA | Bosch Rexroth |
| VUSF 1/4" | 21D00F003P02W | ||||||
| VUSF 3/8" | 21D00F003P03W | ||||||
| VUSF 1/2" | 21D00F003P04W | ||||||
| VUSF 3/4" | 21D00F003P05W | ||||||
| VUSF 1" | 21D00F003P06W | ||||||
| VUSF1" 1/4 | 21D00F003P07W | ||||||
| VUSF1" 1/2 | 21D00F003P08W |
производитель
Oleodinamica Marchesini
