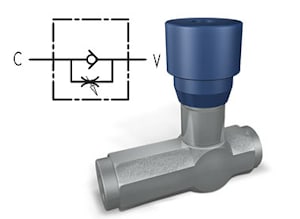

Дроссель с обратным клапаном (тонкая настройка) тип VRFU 90 350 бар, до 110 л/мин
Клапан регулирует скорость потока в одном направлении и свободно пропускает в обратном.
| Корпус | сталь оцинков. |
| Внутренние части | сталь |
| Уплотнения | BUNA N standard |
| Утечки | минимальные утечки при полном закрытии |
Установка:
Подсоедините V к порту давления и C к к контролируемому порту. Поток регулируется от C до V и свободен в обратном направлении. При использовании на приводе с двусторонним гидрозамком необходимо установить VRFU90 между актуатором и гидрозамком.
Регулировка расхода производится пластиковой рукоятки: при вращении по часовой стрелке расход уменьшается и наоборот. Как только поток будет установлен, заблокируйте боковой фиксатор, чтобы сохранить желаемые настройки даже в случае вибрации. Этот клапан позволяет производить тонкую и чувствительную настройку.

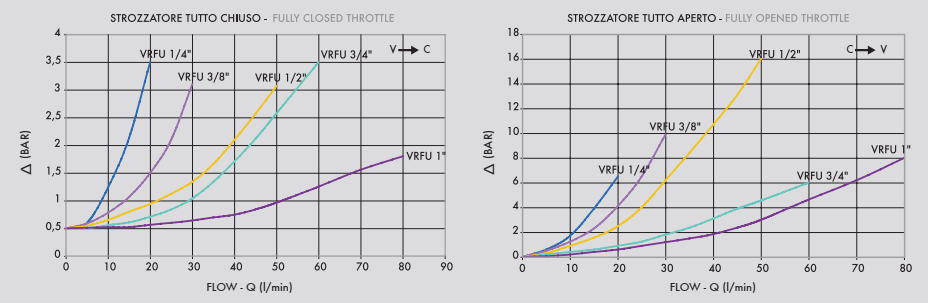

Характеристики падения давления:
| КОД | ТИП | Макс. расход, л/мин | Макс. давление, бар | Давление открытия, бар |
| V0581 | VRFU 90° 1/4" | 15 | 350 | 0,5 |
| V0582 | VRFU 90° 3/8" | 30 | 350 | 0,5 |
| V0583 | VRFU 90° 1/2" | 50 | 350 | 0,5 |
| V0588 | VRFU 90° 3/4" | 80 | 280 | 0,5 |
| V0576 | VRFU 90° 1" | 110 | 250 | 0,5 |

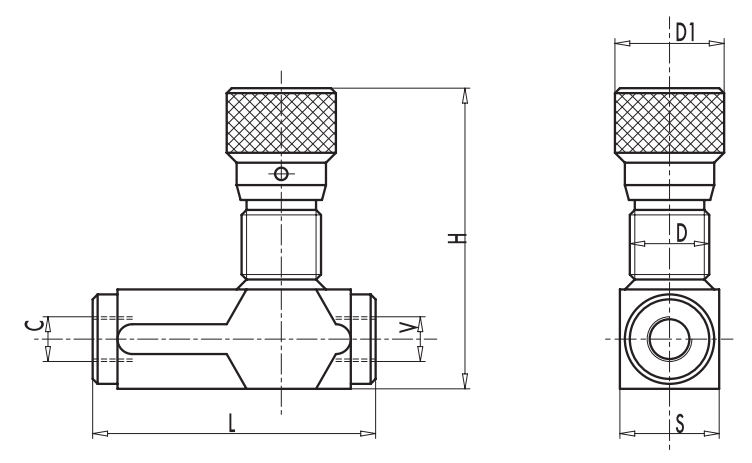

| КОД | ТИП | v-c GAS | L mm | D mm | D1 mm | H mm | s mm | Масса, кг |
| V0581 | VRFU 90° 1/4" | Gl/4" | 73 | M22X1,5 | 32 | 82 | 25 | 0,416 |
| V0582 | VRFU 90° 3/8" | G3/8" | 83 | M22X1,5 | 32 | 82 | 25 | 0,420 |
| V0583 | VRFU 90° 1/2" | G1/2" | 94 | M22X1,5 | 32 | 87 | 30 | 0,582 |
| V0588 | VRFU 90° 3/4" | G3/4" | 118 | M35X1,5 | 42 | 108,5 | 40 | 1,360 |
| V0576 | VRFU 90° 1" | Gl" | 135 | M35X1,5 | 42 | 126 | 40 | 1,390 |
Аналоги других производителей:
| Oleodinamica Marchesini | MTC (Walvoil) | Oleoweb | Luen | Gumec | HBS | VILLA | Bosch Rexroth |
| VRFU 90° 1/4" | VRFU9001 | STUF 140* | 21E02B0130020 | FRU90 01 | |||
| VRFU 90° 3/8" | VRFU9002 | STUF 380* | 21E02B0130030 | FRU90 02 | |||
| VRFU 90° 1/2" | VRFU9003 | STUF 120* | 21E02B0130040 | FRU90 03 | |||
| VRFU 90° 3/4" | VRFU9004 | STUF 340* | 21E02B0130050 | FRU90 04 | |||
| VRFU 90° 1" | VRFU9005 | STUF 100* | 21E02B0130060 | FRU90 05* |
* - функциональные аналоги, не совпадают присоединительные размеры
производитель
Oleodinamica Marchesini
