Делитель расхода типа МКД

Делитель расхода типа МКД  Делители расхода МКД(С)12/32, МКД(С)20/32, МКД(С)32/32 используются в гидравлических системах машин для деления расхода на две равные части с целью синхронизации движения исполнительных органов машин независимо от величины нагрузок, действующих на эти органы.

Потеря давления при наибольшем расходе для каждой настройки составляет не боле 1 МПа, погрешность деления не более 1%.

Исполнение по присоединению: без буквы — резьбовое, С — стыковое.

Основные технические характеристики делителей расхода МКД:

МКД-12/32МКД-С12/32МКД-20/32МКД-С20/32МКД-32/32МКД-С32/32
Условный проход121220203232
Давление на входе, исполнение I323232323232
Давление на входе, исполнение II202020202020
Расходы рабочей жидкости на входе:
настройка I16-2516-2555-8055-80130-160130-160
настройка II10-1610-1640-5540-55100-130100-130
настройка III4-104-1025-4025-4080-10080-100
Вес44,666,61010
Габаритные размеры135x105x50135x105x50148x120x56148x120x56193x75x160193x75x160

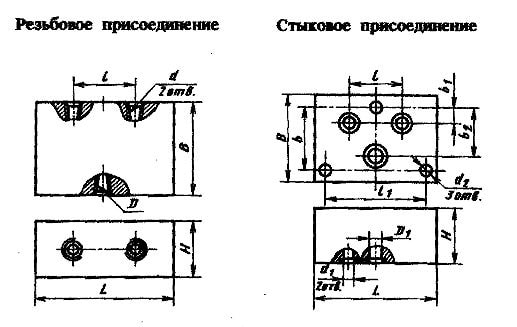

Размеры делителей потока типа МКД



ТипоразмерDD1dd1d2Lll1ВЬb1b2Р
МКД-12/32; МКД-С12/32К1/2"9КЗ/8"91313562951058020,552,550
МКД-20/32; МКД-С20/32К1"18КЗ/4"1517148б?9812094108256
МКД-32/32; МКД-С32/32К11/2"26К11/4"1821193921381601201810875


производитель
Гидравлик (г. Грязи)
