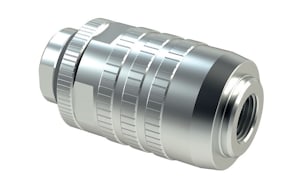

Дроссель регулирования потока без обратного клапана типа VBRF

Дроссель регулирования потока без обратного клапана типа VBRF

Дроссель регулирования потока без обратного клапана типа VBRF — это высокоэффективное устройство, предназначенное для точного контроля потока жидкости в гидравлических системах. Этот тип дросселя идеально подходит для применения в системах, где требуется надежное и предсказуемое управление потоком без необходимости исключить дросселирование обратного потока.

Особенности и функции:

  1. Точный контроль потока: дроссель VBRF позволяет точно регулировать скорость потока жидкости, что особенно важно в системах, требующих точной настройки параметров для обеспечения стабильной и эффективной работы.

  2. Отсутствие обратного клапана: конструкция без обратного клапана упрощает устройство и снижает вероятность отказа, обеспечивая надежную и непрерывную работу в различных условиях эксплуатации.

  3. Простота установки и использования: дроссель VBRF легко интегрируется в существующие гидравлические системы благодаря стандартным размерам и простоте монтажа. Регулировка потока осуществляется с помощью удобного механизма, что облегчает настройку и обслуживание.

  4. Высокая долговечность: изготовленный из высококачественных материалов, дроссель VBRF обладает высокой износостойкостью и устойчивостью к агрессивным средам, что гарантирует долгий срок службы и минимальные затраты на обслуживание.

  5. Широкий спектр применения: дроссель VBRF используется в различных областях, включая промышленное оборудование, мобильные машины, сельскохозяйственную технику и другие гидравлические системы, где требуется надежное регулирование потока без обратного клапана.

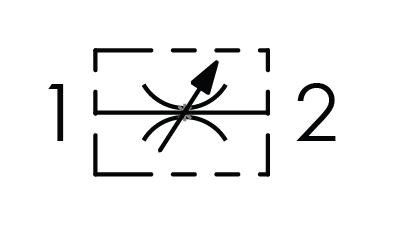

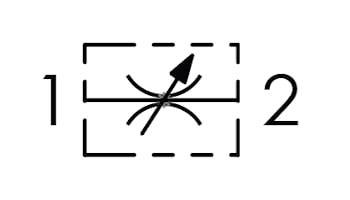

Гидравлическая схема:

Описание гидравлического масла и условий эксплуатации

Гидравлическое масло:

  • Тип: Минеральное масло ISO 6743/4 (DIN 51524)
  • Вязкость масла: от 15 до 250 мм²/с

Класс загрязненности масла:

  • Максимально допустимый уровень загрязненности: ISO 4406:1999 Класс 19/17/14

Температурные условия:

  • Температура масла: от -20°C до +80°C
  • Температура окружающей среды: от -20°C до +50°C

Фильтрация: Для защиты клапана в гидравлической системе обязательно наличие фильтра. Рекомендуемая степень фильтрации — 15 мкм.

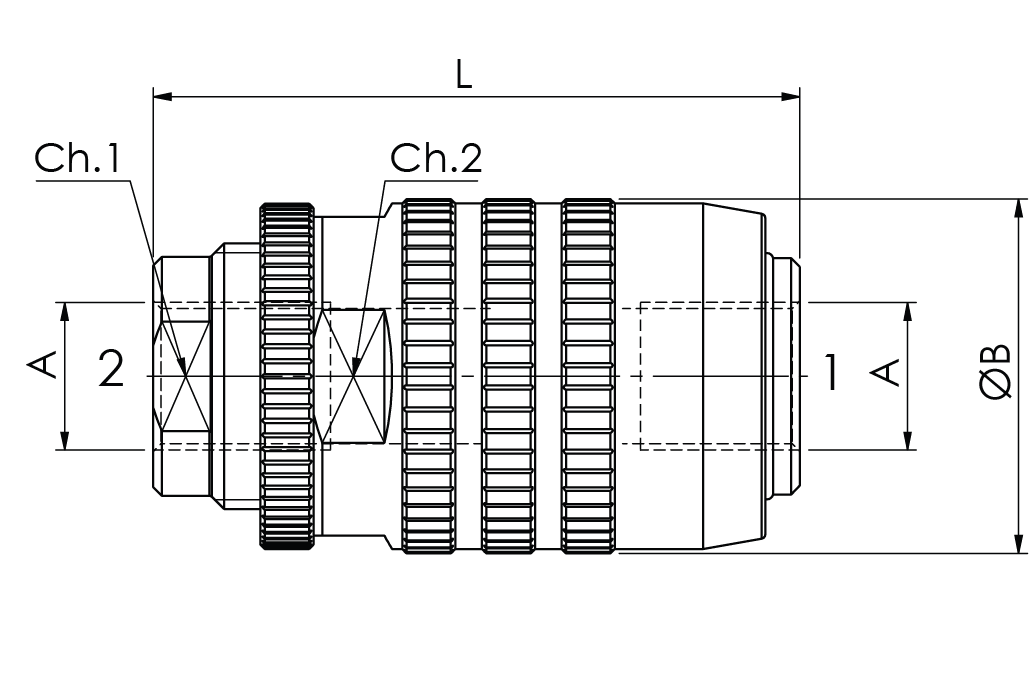

Технические характеристики

МодельТип резьбыМаксимальный поток (л/мин)Максимальное давление (бар )Размеры (мм)Ch. 1 (мм)Ch. 2 (мм)Вес (кг)
VBRF180BSPP 1/8"5350B: 25L: 4814220.12
VBRF140BSPP 1/4"15350B: 34L: 6219300.28
VBRF380BSPP 3/8"30350B: 39L: 7324360.45
VBRF120BSPP 1/2"45350B: 44L: 8330420.63
VBRF340BSPP 3/4"85300B: 54L: 10236501.06
VBRF100BSPP 1"150250B: 65L: 124.542601.8
VBRF114BSPP 1-1/4"200250B: 75L: 14450702.78


производитель
OLEOWEB
