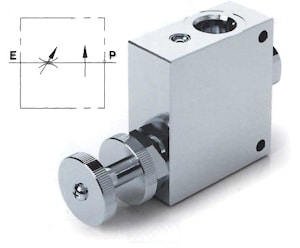

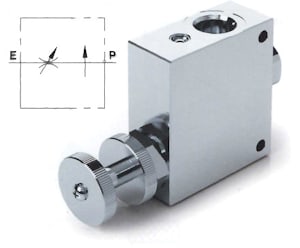

Регулятор потока компенсированный двухлинейный тип RFP2 350 бар, до 160 л/мин

Данный клапан поддерживает постоянный заданный расход в гидравлической линии независимо от давления на входе и вязкости гидравлической жидкости. Избыточный поток возвращается в бак через предохранительный клапан.
Корпус | сталь оцинков. |
Внутренние части | сталь |
Уплотнения | BUNA N standard |
Утечки | минимальные, несколько капель в минуту |
Установка:
Порт Е - входной поток, Р порт регулируемый поток.
Регулировка расхода производится маховичком: при вращении по часовой стрелке расход уменьшается и наоборот. Как только поток будет установлен, заблокируйте контргайку, чтобы сохранить желаемые настройки даже в случае вибрации.

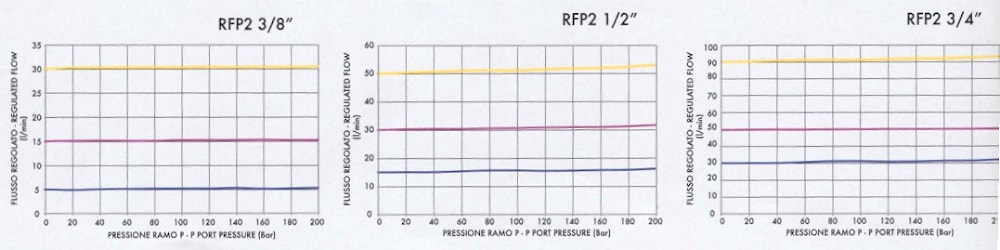

Характеристики падения давления:
КОД | ТИП | Расход макс., бар | Давление макс., бар |
V1115 | RFP2 3/8" | 30 | 350 |
V1125 | RFP2 1/2' | 50 | 350 |
V1135 | RFP2 3/4" | 90 | 350 |
V1145 | RFP2 1" | 160 | 350 |

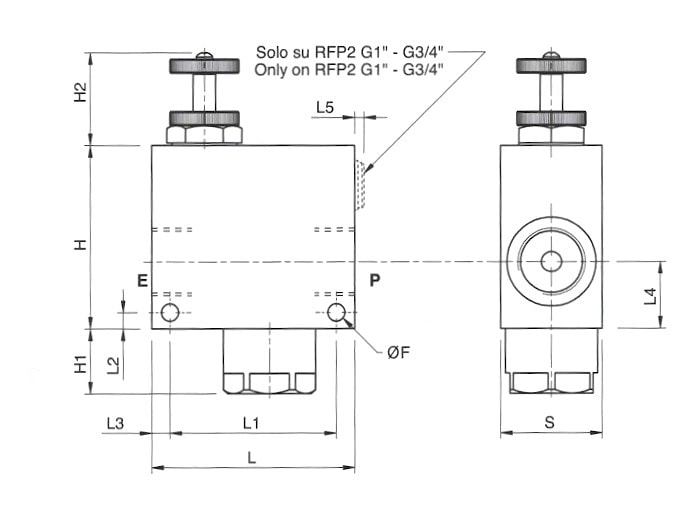

КОД | ТИП | E-P GAS | L MM | LI MM | L2 мм | L3 MM | U MM | L5 MM | F мм | H мм | HI MM | H2 мм | S MM | масса, кг |
V1115 | RFP2 3/8" | G 3/8" | 80 | 64 | 8 | 8 | 26 | 0 | 6,5 | 69 | 8 | 44 | 30 | 1,213 |
V1125 | RFP2 1/2" | G 1/2" | 80 | 64 | 8 | 8 | 26 | 0 | 6,5 | 69 | 8 | 44 | 30 | 1,175 |
V1135 | RFP2 3/4" | G 3/4" | 80 | 64 | 5,5 | 8 | 24,5 | 4 | 6,5 | 75 | 28 | 46 | 40 | 1,745 |
V1145 | RFP2 1" | G 1" | 100 | 82 | 8 | 9 | 33 | 5 | 8,5 | 90 | 32 | 46 | 50 | 3,171 |
Аналоги других производителей:
Oleodinamica Marchesini | MTC (Walvoil) | Oleoweb | Luen | Gumec | HBS | VILLA | Bosch Rexroth |
RFP2 3/8" | PVED 02 | A-VRFC2 * 0MB2037002 | |||||
RFP2 1/2" | PVED 03 | A-VRFC2* 0MB2037003 | |||||
RFP2 3/4" | PVED 04 | A-VRFC2* 0MB2037004 | |||||
RFP2 1" | PVED 05 | A-VRFC2* 0MB2037005 |
* - функциональные аналоги, не совпадают присоединительные размеры
производитель
Oleodinamica Marchesini
