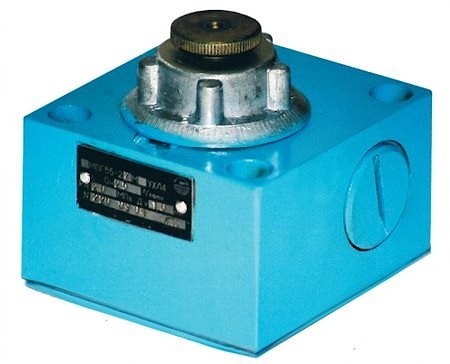

Регуляторы расхода с обратным клапаном МПГ55-32М, МПГ55-34М, МПГ55-35 М

Дроссели МПГ55-3: МПГ55-32, МПГ55-34, МПГ55-35, МПГ55-32М, МПГ55-34М, МПГ55-35М предназначены для поддержания установленной скорости перемещения рабочих органов в гидросистемах станков и других машин.

Регулятор расхода МПГ55-3М устанавливается в гидросистемах там, где требуется поддержание установленной скорости перемещения рабочих органов станков и других стационарно работающих машин в независимости от нагрузки.

Регуляторы расхода МПГ55-3М имеют обратный клапан в рабочей магистрали.

Регуляторы расхода модернизированные обычной прочности МПГ55-32М, МПГ55-34М, МПГ55-35М состоят из гидродросселя, редукционного и обратного клапана, который поддерживает постоянный перепад давления на дросселирующей щели, благодаря чему расход рабочей жидкости, проходящей через гидродроссель, не зависит от давления на входе и выходе из него.

Гидравлические регуляторы потока МПГ55-3 работают на минеральных маслах с тонкостью фильтрации 25 мкм, вязкостью 10-200 сСт при температуре масла от +10 до +70 °С и температуре окружающей среды от +1 до +40 °С.

МПГ55-3 выпускаются на ном. давление 20 МПа.
В зависимости от номинального расхода рабочей жидкости регуляторы расхода МПГ55-3 бывают трёх исполнений:
МПГ55-32М - c условным проходом 10 мм;
МПГ55-34М - c условным проходом 16 мм;
МПГ55-35М - c условным проходом 20 мм.

Технические характеристики МПГ55-3:

Марка дросселя	Условный проход	Давление нагнетания, ном, МПа	Давление нагнетания, макс, МПа	Расход рабочей жидкости, ном, л/мин	Расход рабочей жидкости, макс, л/мин	Вес	Габаритные размеры
МПГ55-32М	10	20	21,5	25	32	4	113x106x97
МПГ55-34М	16	20	21,5	100	120	7,5	139x126x07
МПГ55-35М	20	20	21,5	200	240	15,5	188,5x166x132

Габаритные и присоединительные размеры МПГ55-3
