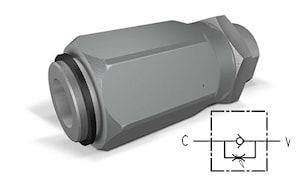

Дроссель линейный с обратным клапаном тип VRF 300 бар, до 280 л/мин
300 бар, до 280 л/мин
Клапан регулирует скорость потока в одном направлении и свободно пропускает в обратном. | Корпус | сталь оцинков. |
| Внутренние части | сталь |
| Уплотнения | BUNA N standard |
| Утечки | минимальные утечки при полном закрытии |
Установка:
Подсоедините V к порту давления и C к к контролируемому порту. Поток регулируется от C до V и свободен в обратном направлении. При использовании на приводе с двусторонним гидрозамком необходимо установить VRF между актуатором и гидрозамком.
Регулировка расхода производится вращением муфты: при вращении по часовой стрелке расход увеличивается и наоборот. Как только поток будет установлен, заблокируйте гайку, чтобы сохранить желаемые настройки даже в случае вибрации.

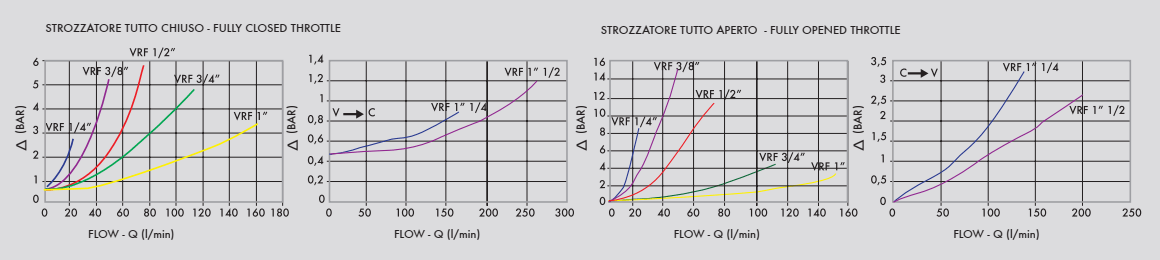

Характеристики падения давления:
| КОД | ТИП | Макс. расход, л/мин | Макс. давление, бар | Давление открытия обр. клапана |
| V0540 | VRF 1/4" | 20 | 300 | 0,5 |
| V0550 | VRF3/8" | 45 | 300 | 0,5 |
| V0560 | VRF1/2" | 70 | 300 | 0,5 |
| V0570 | VRF 3/4" | 110 | 250 | 0,5 |
| V0580 | VRF 1" | 160 | 250 | 0,5 |
| V0578 | VRF 1" 1/4 | 210 | 230 | 0,5 |
| V0579 | VRF 1" 1/2 | 280 | 230 | 0,5 |

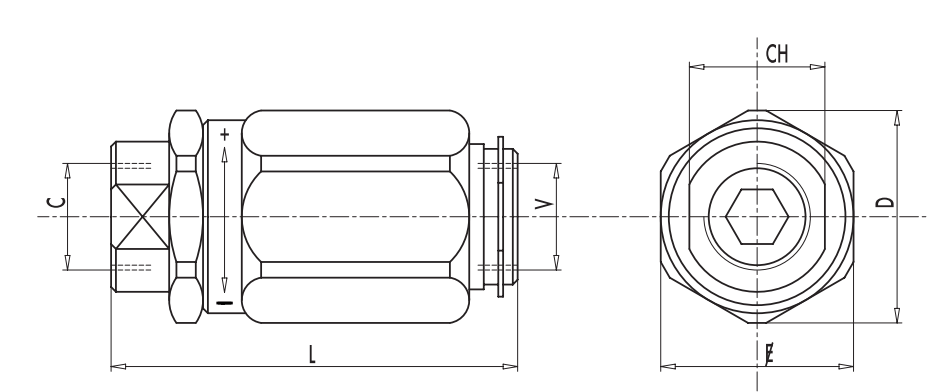

| КОД | ТИП | v-c GAS | L mm | Z mm | CH mm | D mm | Масса, кг |
| V0540 | VRF 1/4" | Gl/4" | 66,5 | 30 | 19 | 34 | 0,274 |
| V0550 | VRF3/8" | G3/8" | 73 | 32 | 24 | 36 | 0,330 |
| V0560 | VRF 1/2" | Gl/2" | 80 | 38 | 27 | 42 | 0,484 |
| V0570 | VRF 3/4" | G3/4" | 95 | 46 | 32 | 51 | 0,824 |
| V0580 | VRF 1" | G 1" | 109 | 55 | 41 | 60 | 1,314 |
| V0578 | VRF 1" 1/4 | G 1" 1/4 | 135 | 80 | 55 | 85 | 3,310 |
| V0579 | VRF 1" 1/2 | G 1" 1/2 | 149,5 | 90 | 62 | 95 | 4,760 |
производитель
Oleodinamica Marchesini
