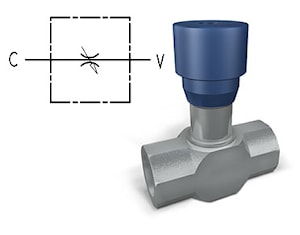

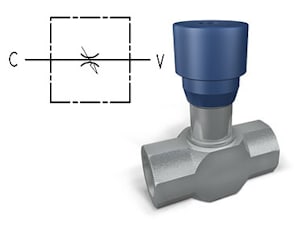

Дроссель линейный (тонкая настройка) тип VRFB 90 350 бар, до 110 л/мин

Клапан регулирует скорость потока, котрая зависит от давления на входе и вязкости жидкости.
Корпус | сталь оцинков. |
Внутренние части | сталь |
Уплотнения | BUNA N standard |
Утечки | минимальные утечки при полном закрытии |
Регулировка расхода производится пластиковой рукоятки: при вращении по часовой стрелке расход уменьшается и наоборот. Как только поток будет установлен, заблокируйте боковой фиксатор, чтобы сохранить желаемые настройки даже в случае вибрации. Этот клапан позволяет производить тонкую и чувствительную настройку.

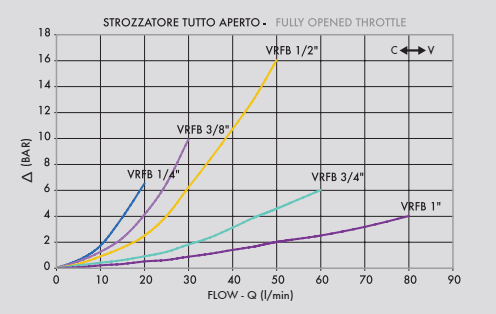

Характеристики падения давления:
КОД | ТИП | Макс. расход, л/мин | Макс. ддавление, бар |
V0584 | VRFB 90° 1/4" | 15 | 350 |
V0586 | VRFB 90° 3/8" | 30 | 350 |
V0587 | VRFB 90° 1/2" | 50 | 350 |
V0589 | VRFB 90° 3/4" | 80 | 280 |
V0577 | VRFB 90° 1" | 110 | 250 |

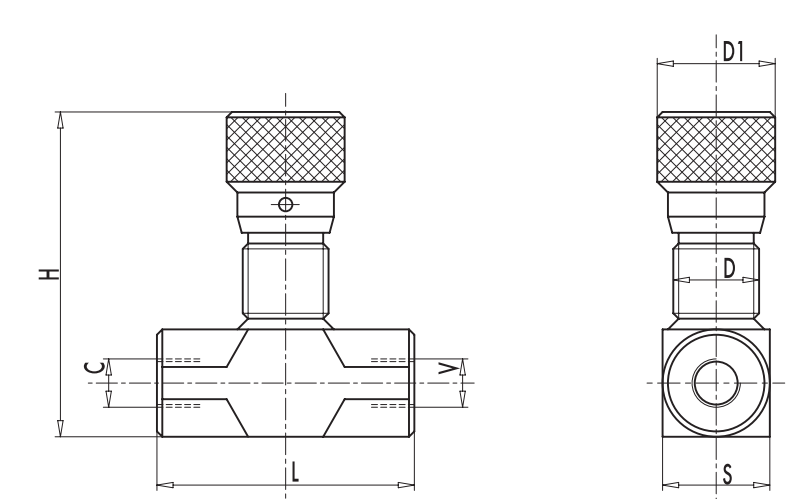

код | тип | V-C GAS | L mm | D mm | D1 mm | H mm | s mm | Масса, кг. |
V0584 | VRFB 90° 1/4" | Gl/4" | 60 | M22X1,5 | 32 | 82 | 25 | 0,366 |
V0586 | VRFB 90° 3/8" | G3/8" | 61 | M22X1,5 | 32 | 82 | 25 | 0,352 |
V0587 | VRFB 90° 1/2" | Gl/2" | 70 | M22X1,5 | 32 | 87 | 30 | 0,468 |
V0589 | VRFB 90° 3/4" | G3/4" | 89 | M35X1,5 | 42 | 108,5 | 40 | 1,080 |
V0577 | VRFB 90° 1" | Gl" | 90 | M35X1,5 | 42 | 129 | 40 | 1,000 |
Аналоги других производителей:
Oleodinamica Marchesini | MTC (Walvoil) | Oleoweb | Luen | Gumec | HBS | VILLA | Bosch Rexroth |
VRFB 90° 1/4" | VRFB9001 | STBF 140* | - | 21F02B0130020* | - | FRB 90 01 | |
VRFB 90° 3/8" | VRFB9002 | STBF 380* | - | 21F02B0130030* | - | FRB 90 02 | |
VRFB 90° 1/2" | VRFB9003 | STBF 120* | - | 21F02B0130040* | - | FRB 90 03 | |
VRFB 90° 3/4" | VRFB9004 | STBF 340* | - | 21F02B0130050* | - | FRB 90 04 | |
VRFB 90° 1" | VRFB9005 | STBF 100* | - | 21F02B0130060* | - | FRB 90 05* |
* - функциональные аналоги, не совпадают присоединительные размеры
производитель
Oleodinamica Marchesini
