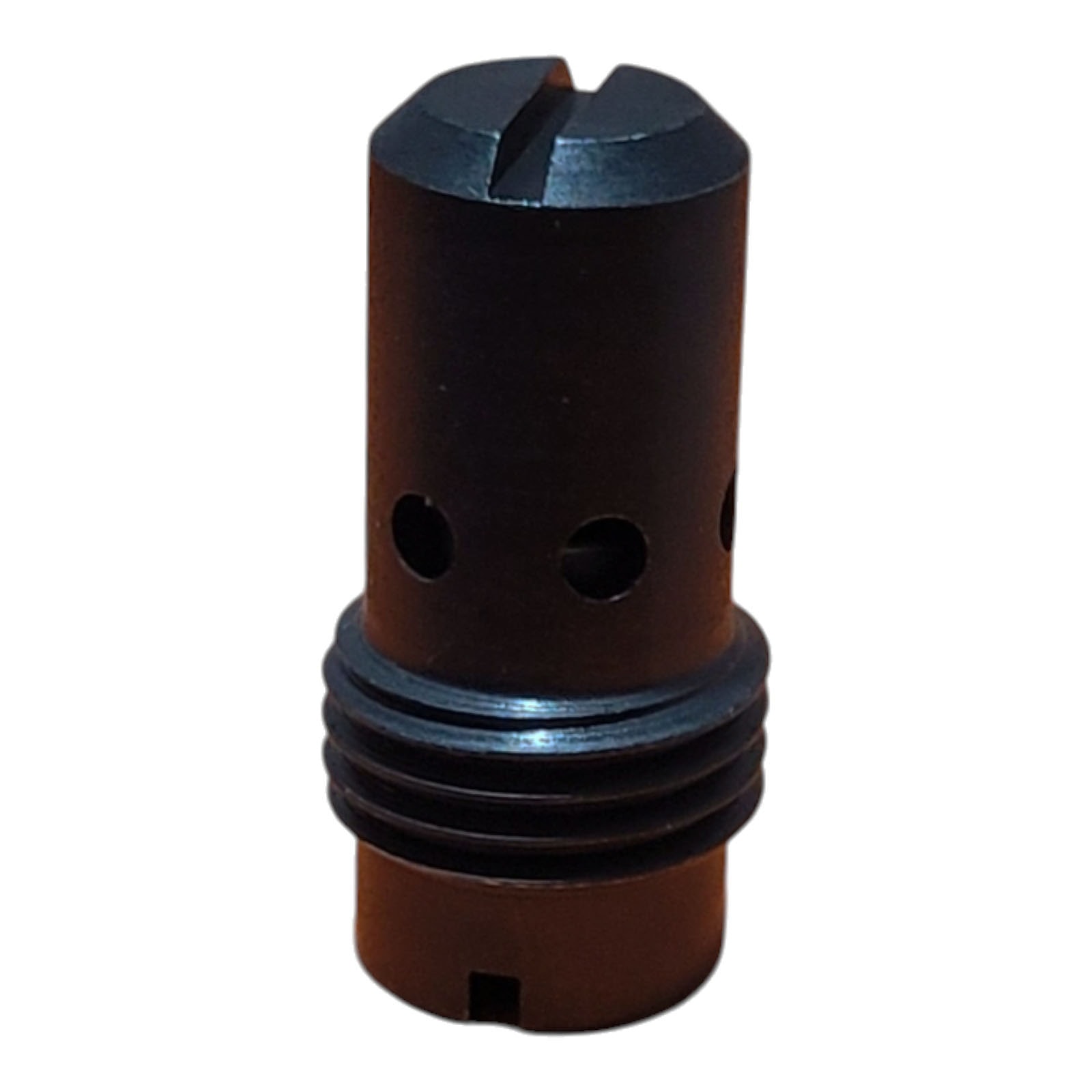

Дроссель нерегулируемый ввертный с компенсацией по давлению серии VCC140 до 15 л/мин
Дроссель нерегулируемый ввертный серии VCC 140 служит для обеспечения фиксированного значения расхода рабочей жидкости гидравлической системы независимо от нагрузки (давления на входе) и вязкости рабочей жидкости (температуры). Дроссель не имеет обратного клапана, поэтому применяется в линиях с не реверсивным движением рабочей жидкости (как правило на сливе) или в напорной линии.
Основные характеристики:
-
Конструкция и материалы: Дроссель выполнен из высокопрочных материалов, обеспечивающих долговечность и устойчивость к износу. Корпус изготовлен из прочного металла, что гарантирует устойчивость к высоким давлениям и экстремальным температурам.
-
Фиксированная пропускная способность: Модельный ряд VCC 140 предлагает разнообразные варианты пропускной способности, начиная от 1 л/мин и заканчивая 15 л/мин, что позволяет подобрать оптимальный вариант для конкретной гидравлической системы.
-
Компактный дизайн: Благодаря компактной конструкции, дроссель легко встраивается в существующие гидравлические контуры, не требуя значительного пространства.
-
Надежность и стабильность: Встроенный механизм дросселирования обеспечивает постоянный поток жидкости, минимизируя вероятность гидравлических ударов и колебаний давления.
-
Устойчивость к загрязнениям: Дроссель спроектирован с учетом требований к чистоте гидравлической жидкости, что снижает риск засорения и увеличивает срок службы оборудования.
Применение:
Дроссель нерегулируемый ввертный серии VCC 140 широко применяется в различных отраслях промышленности, включая машиностроение, сельское хозяйство, строительство и другие сферы, где требуется надежное и стабильное управление потоком гидравлической жидкости.
Преимущества:
- Высокая точность и стабильность работы.
- Долговечность благодаря использованию высококачественных материалов.
- Простота интеграции в существующие системы.
- Разнообразие моделей с разной пропускной способностью для различных применений.
Дроссель серии VCC 140 - это надежное и эффективное решение для управления потоком в гидравлических системах, обеспечивающее долгий срок службы и высокую производительность.

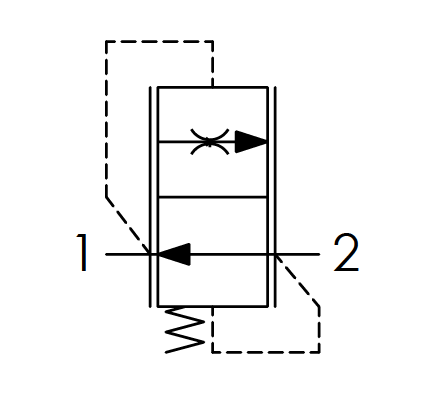

Гидравлическая схема:
Код заказа:
| Код | Описание | Модель VCC140 | |
| 01 | (Фиксированные клапаны контроля потока - компенсированные по давлению) | ||

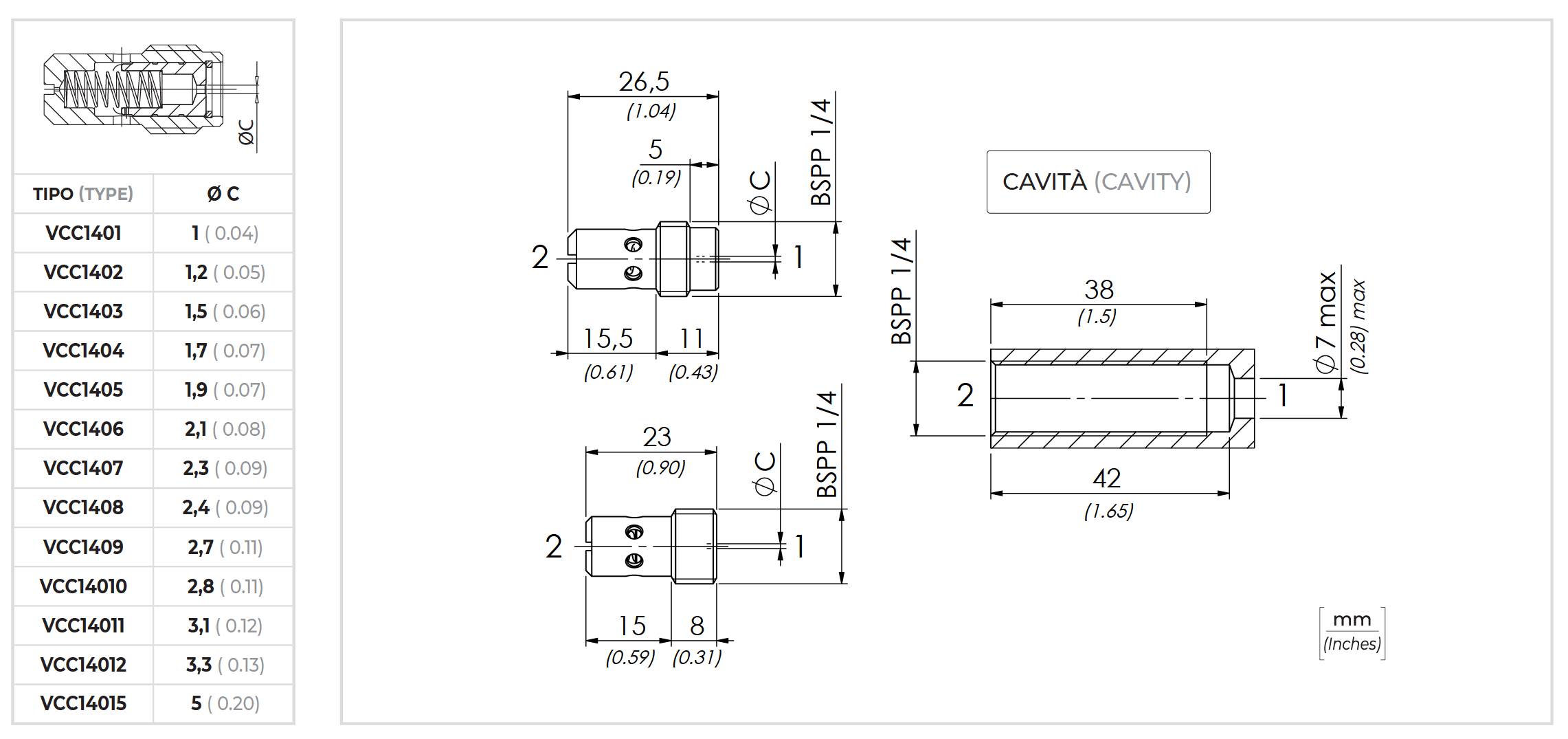

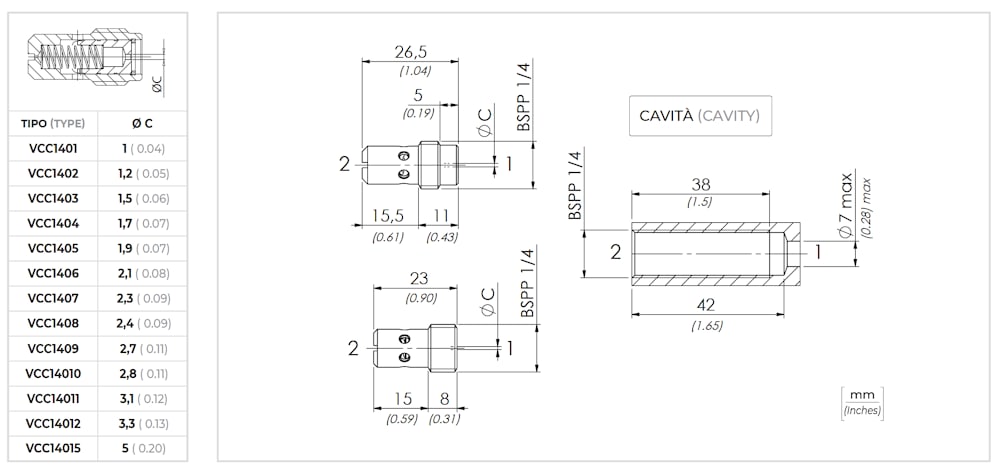

| 02 | L=26.5 | ||
| L=23 | C | ||
| 03 | КОНТРОЛИРУЕМАЯ ПРОИЗВОДИТЕЛЬНОСТЬ ПРИ 100 БАР ± 10% | 1 л/мин | 1 |
| 2 л/мин | 2 | ||
| 3 л/мин | 3 | ||
| 4 л/мин | 4 | ||
| 5 л/мин | 5 | ||
| 6 л/мин | 6 | ||
| 7 л/мин | 7 | ||
| 8 л/мин | 8 | ||
| 9 л/мин | 9 | ||
| 10 л/мин | 10 | ||
| 11 л/мин | 11 | ||
| 12 л/мин | 12 | ||
| 15 л/мин | 16 |
Таблица характеристик гидравлического масла
| Параметр | Значение |
| Тип масла | Минеральное масло (ISO 6743/4, DIN 51524) |
| Вязкость масла | 15-250 мм²/с (15 до 250 сСт) |
| Максимальный индекс загрязнения | ISO 4406:1999 Класс 19/17/14 |
| Температура масла | -20°C до +80°C (-4°F до +176°F) |
| Температура окружающей среды | -20°C до +50°C (-4°F до +122°F) |
| Фильтрация | Обязательно использование фильтра для защиты клапана (рекомендуемая фильтрация 15 мкм) |
производитель
OLEOWEB
