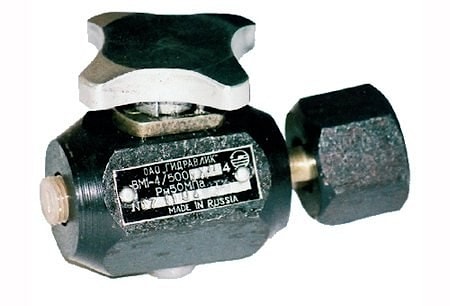

Гидровентиль В, ВМ

Гидровентили типа В применяются в гидросистемах станков и других машин в качестве запорного элемента (для пропуска потока рабочей жидкости из одной магистрали в другую и для герметичного разобщения этих магистралей). Также гидровентили успешно используются в качестве дросселей (для регулирования скорости перемещения механизмов или для создания перепада давления в магистралях) или в качестве кранов-демпферов для манометров, где они при изменении пульсирующих давлений предохраняют манометр от поломки.

На корпусе вентиля стрелкой обозначено направление движения жидкости. Для подсоединения манометра гидровентили имеют специальный штуцер.

При эксплуатации гидросистемы гидровентиль манометра постоянно закрыт, т.к. нет необходимости постоянно контролировать давление. Его открывают, когда требуется измерить давление. Закрывать вентиль манометра следует при разгруженной от давления гидросистеме.

Технические характеристики гидровентилей типа В, ВМ:

Марка гидровентиля	Условный проход, мм	Давление на входе, ном, МПа	Давление на входе, макс, МПа	Расход рабочей жидкости, ном, л/мин	Расход рабочей жидкости, макс, л/мин	Вес, кг	Габаритные размеры, мм
В-4/320	4	32	35	6,3	25	0.58	83x60x60
В-4.500	4	50	55	6,3	25	0.58	83x60x60
ВМ-4/320	4	32	35	-	-	0,71	95x83x60
ВМ-4/500	4	50	55	-	-	0,71	95x83x60
ВМ 1-4/500	4	50	55	-	-	0,85	95x83x60
BB-4/320	4	32	35	6,3	25	0,24	91x60
