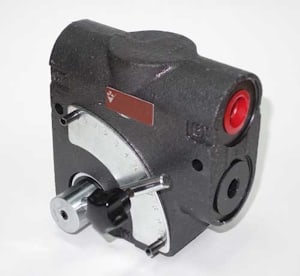

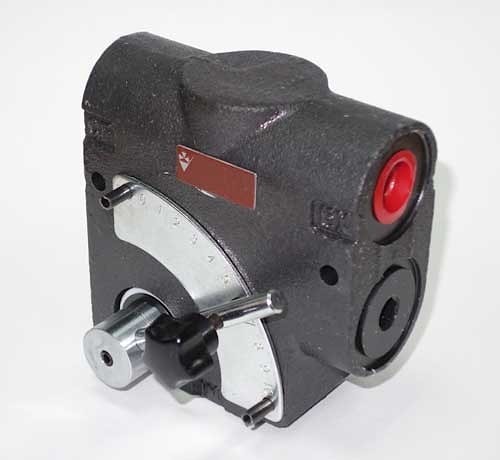

Трехлинейный регулятор расхода со шкалой тип FC

207 бар, до 114 л/мин

Регулятор расхода со шкалой тип FC является трехлинейным регулятором потока с компенсацией по давлению.



Ниже будет приведено описание и технические характеристики регулятора расхода трехлинейного FC51.

Внимание! Если вы решили заказать данный регулятор, обязательно проконсультируйтесь с нашим специалистом. Данный регулятор имеет некоторые ограничения и особенности применения, которые нигде не указаны. Мы, опираясь на опыт, поможем Вам с выбором регулятора FC51.

Особенности и преимущества регулятора расхода трехлинейного FC51
1. Хонингованное алмазом отверстие под золотник обеспечивает минимальные утечки.
2. Каждый регулятор проходит испытание на заводе.
3. Компенсация потока по давлению в обоих выходных портах.
4. Рычат регулировки из нержавеющей стали - ржавчина не заклинит регулятор.
5. Внешние уплотнения на вращающемся золотнике предотвращают засорение и заклинивание золотника.
6. Опция: золотник из нержавеющей стали.
7. Опция: двухлинейный, регулировка потока с компенсацией по давлению только в один порт.
8. Опция: свободный поток в обратном направлении в линии CF, в линии EX или в обеих линиях сразу.
9. Опция: предохранительный клапан прямого действия стандартный и с удлиненной пружиной для плавной регулировки.

Технические характеристики:
- расход см. таблицу ниже;
- номинальное давление 207 bar;
- масса 3.52 kg;
- тонкость фильтрации рекомендуемая 30 мкм;
- момент на на ручке регулятора при давлении 207 бар в линии EX - 4 Н*м.

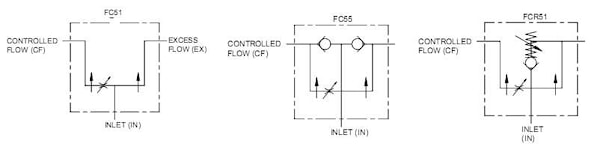

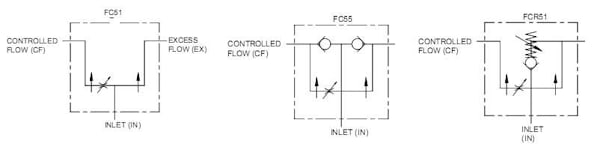

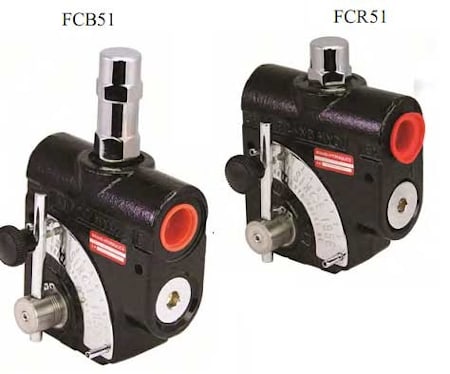

В регуляторы потока FCB51 и FCR51 дополнительно встроены перепускные клапаны, которые "включают" делитель потока при достижении настроенного давления.

Стандартная настройка перепускных клапанов составляет 103 бара и позволяет регулировать давление в пределах от 52 до 207. Давление от 17 до 52 бар можно настроить, применив специальную пружину. Преимущество FCB51 перед FCR51 в том, что у FCB51 более длинная пружина, за счет этого давление открытия перепускного клапана меньше зависит от величины входного потока.

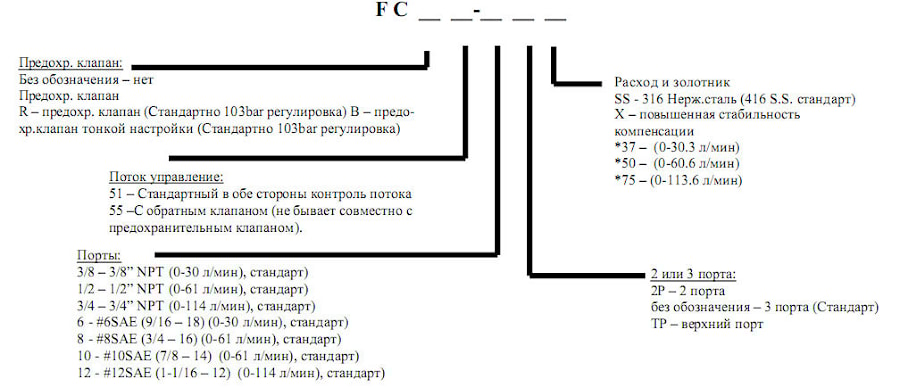

Регулятор потока FC51 код для заказа:


Кривые расхода и давления регулятора FC51:

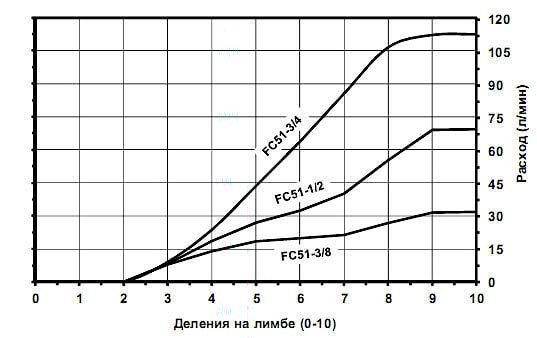

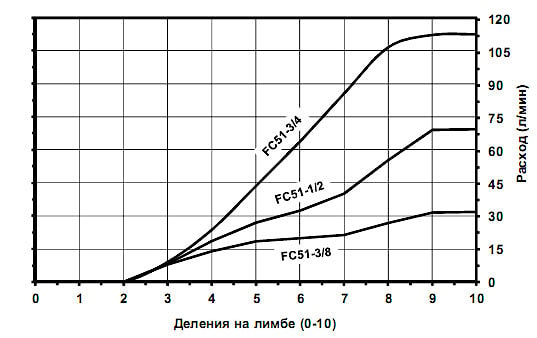

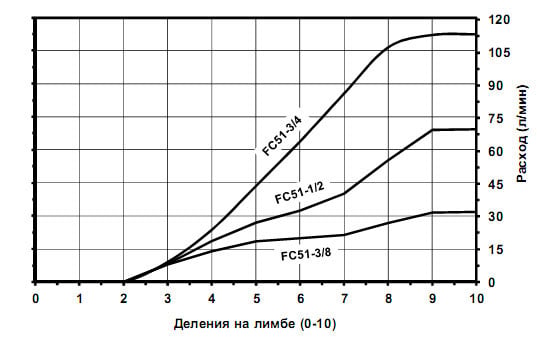

Величина расхода в соответствии со шкалой FC51 серия:

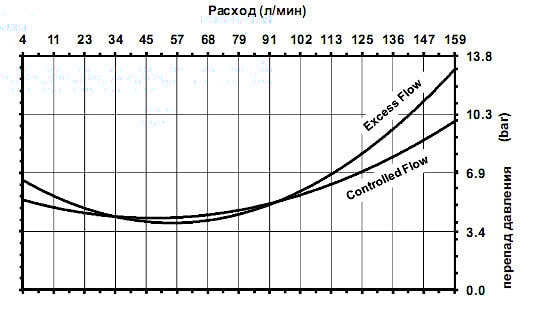

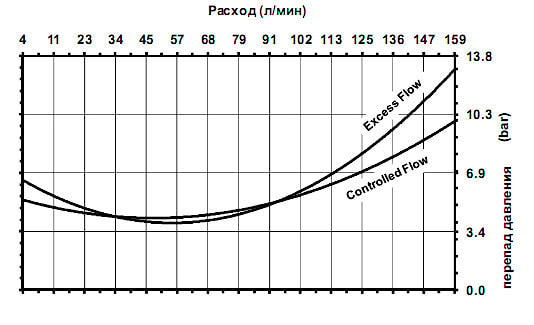

Перепад давления на регуляторе потока FC51 в зависимости от величины входящего потока:

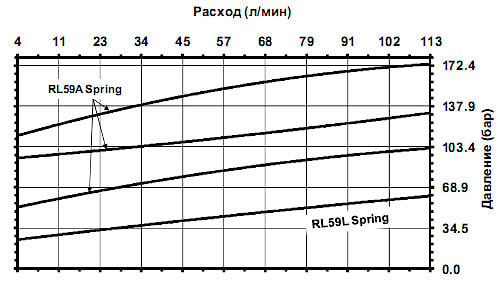

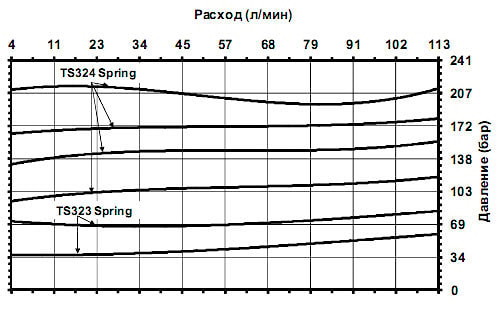

Зависимость величины давления открытия перепускного клапана от величины входного потока FCR51:

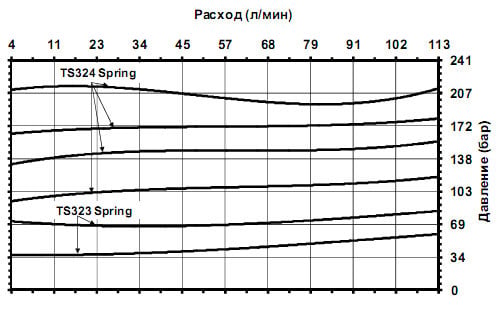

Зависимость величины давления открытия перепускного клапана от величины входного потока FCB51:

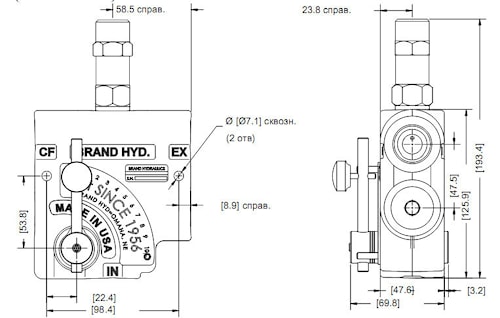

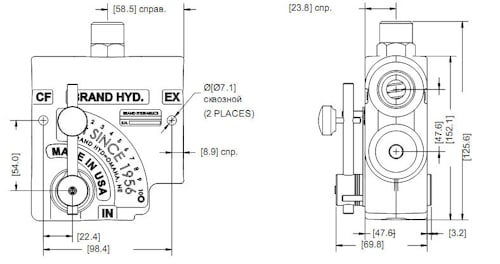

Размеры регуляторов расхода трехлинейных FC51 и FCB51:

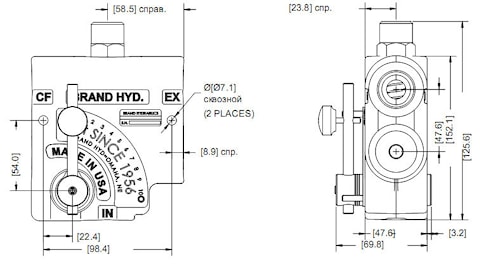

Размеры регуляторов расхода трехлинейных FC51 и FCR51:


Технические характеристики и размеры скачать (PDF)
