Регулятор расхода ПГ55-62

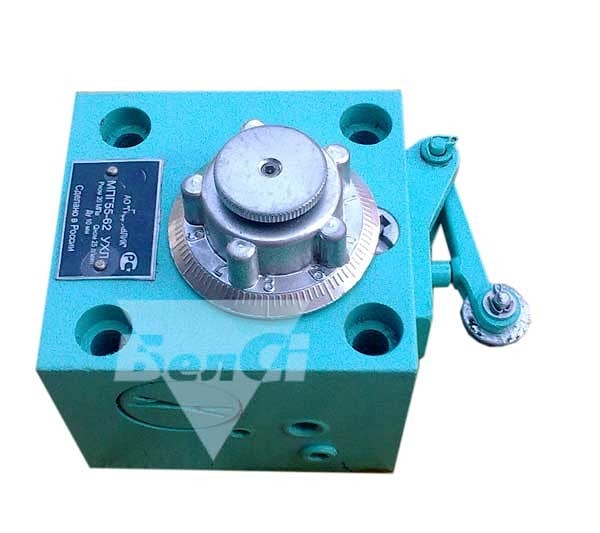

Регуляторы расхода с распределителем и обратным клапаном ПГ55-62 по ТУ2-053-0221 244.045 — 89 предназначены для выполнения цикла движения рабочего органа.

Быстрый подвод (БП) —рабочая подача (РП) с регулируемой скоростью, независимой от нагрузки, — быстрый отвод (БО), причем переход от БП к РП реализуется кулачком, установленным на рабочем органе. Регулятор расхода ПГ55-62 (рис. 5.24) аналогичен по конструкции регуляторам МПГ55032М однако дополнительно комплектуется распределителем с управлением от кулачка.

При БП масло из напорной линии через отверстие Р и проточки распределителя свободно поступает к отверстию А. Когда кулачок, установленный на рабочем органе, переключает золотник в нижнее положение, масло к отводному отверстию может проходить только через регулятор расхода, поддерживающий заданную РП независимо от нагрузки. В момент БО масло свободно проходит из отверстия А в отверстие Р через обратный клапан

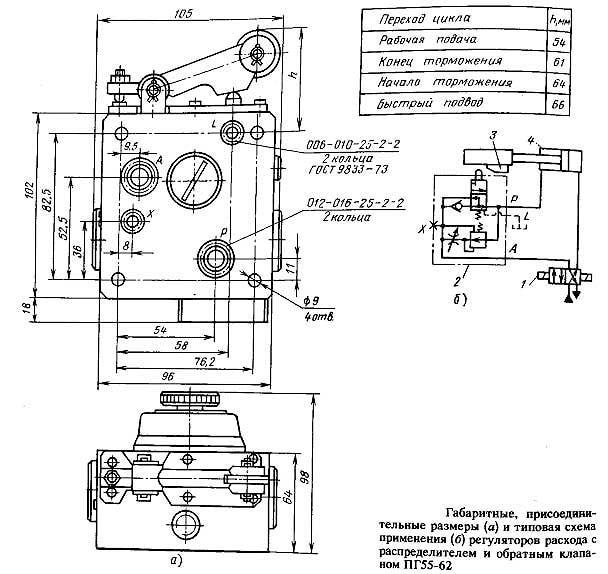

В гидросистеме (рис. 5.24, б) из напорной линии через распределитель 1 масло посту пает в поршневую полость цилиндра 4 а из его штоковой полости через распределитель регулятора расхода 2 типа ПГ55-62 и распределитель 1 вытесняется в бак, реализуя БП.

После переключения золотника кулачком 3 скорость РП регулируется регулятором расхода, а после срабатывания распределителя 1 реализуется БО, так как масло свободно проходит в цилиндр через обратный клапан регулятора расхода 2.

Технические характеристики регулятора ПГ55-62:

Марка дросселя	Условный проход	Давление нагнетания, ном, МПа	Давление нагнетания, макс, МПа	Расход рабочей жидкости, ном, л/мин	Расход рабочей жидкости, макс, л/мин	Вес	Габаритные размеры
ПГ55-62	10	20	22	20	22	6,5	165x132x124
