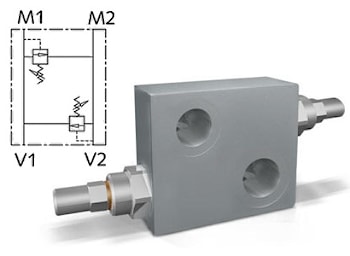

Перекрестный предохранительный клапан с антикавитацией тип VAUAC

350 бар, 110 л/мин

Клапан линейного монтажа с дополнительными антикавитационными клапанами и дренажной линией.

Корпус: сталь с цинковым покрытием, Алюминий (для клапана 3/4")
Уплотнение Buna N
Герметичность: незначительные утечки

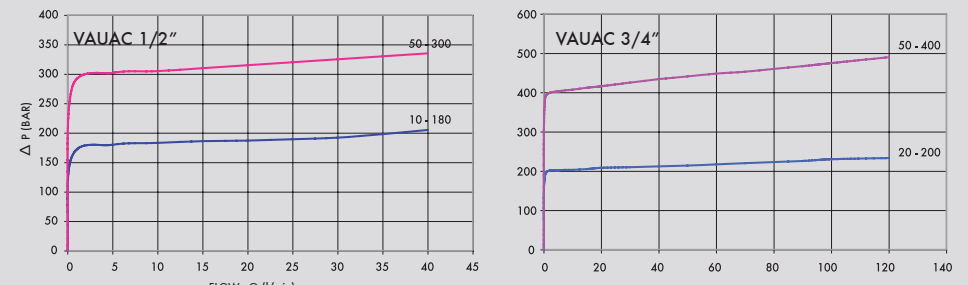

График перепада давления от расхода

КОД	ТИП	Макс. расход, л/мин	Давление макс., бар
V0507	VAUAC 1/2"	45	350
V0508	VAUAC 1/2"	70	350
V0510	VAUAC 3/4"	110	350

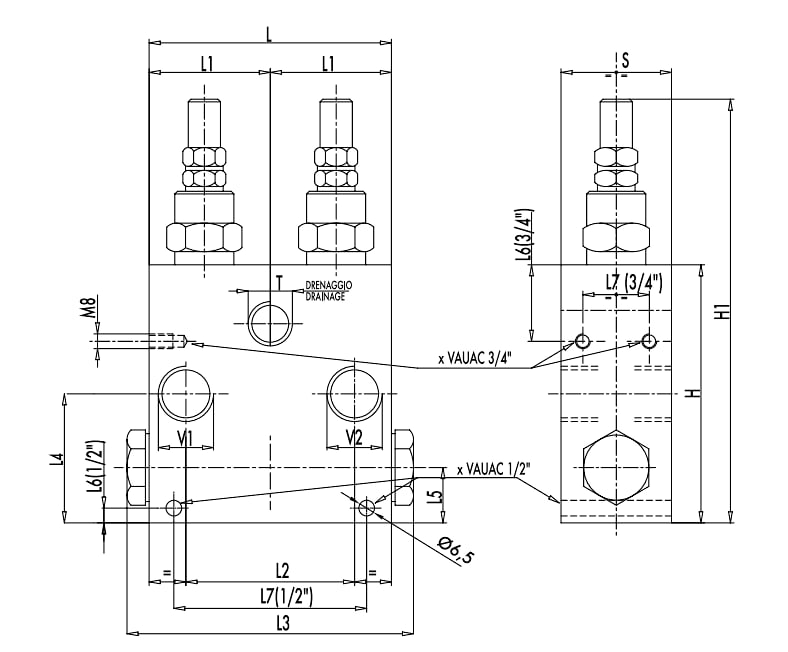

КОД	ТИП	V1-V2	T	L	Ll	L2	L3	u	L5	L6	L 7	H	HI	s	Масса
		GAS	GAS	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	Kg
V0507	VAUAC 3/8"	G 3/8"	G 3/8"	100	50	64	/	19	37	10	0	55	122	50	1,989
V0508	VAUAC 1/2"	G 1/2"	G 1/2"	80	40	42	102	48	24	8	50	112	174	35	2,254
V0510	VAUAC 3/4"	G 3/4"	G 1/2"	110	55	64	132	58	23	36	38	120	182	50	2,534

Диапазоны настройки для клапанов VAUAC 3/8"-1/2":

	диапазон настройки давления, бар	чувствительнось, изменение настройки за 1 оборот, бар/об.	Предустановка, бар
	20 - 200	30	90
	50-400 стандарт	50	150

Диапазоны настройки для клапанов VAUAC 3/4":

	диапазон настройки давления, бар	чувствительнось, изменение настройки за 1 оборот, бар/об.	Предустановка, бар
	20 - 200	40	160
	50-400 стандарт	80	180

Тип регулировки

КОД/V	Маховичок
КОД/PP	винт
КОД/PP	винт с колпачком
