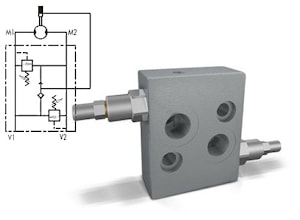

Перекрестный предохранительный клапан фланцевого монтажа на мотор типа OMS с разблокировкой тормоза и без тип тип VAU OMS

350 бар, 50 л/мин

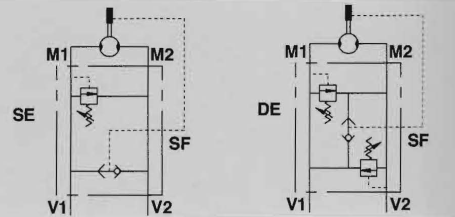

Клапан контролирует давление в одной (модель "SE") или в двух ("DE") линиях подключения гидромотора.

Индекс "SF" в обозначении указывает на наличие линии разблокировки гидравлического тормоза.

Корпус: сталь с цинковым покрытием.
Уплотнение Buna N
Герметичность: незначительные утечки



Подключение: монтируется напрямую к фланцу гидромотора

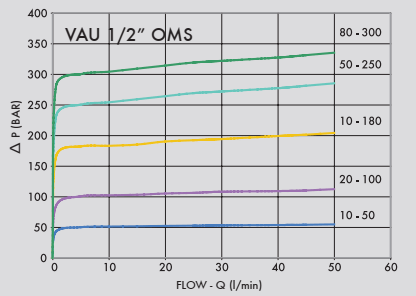

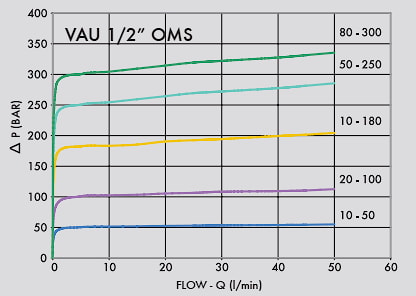

График перепада давления от расхода

КОД	ТИП	Расход, макс.	Давление, макс.
V0490	VAU 1/2" OMS	50	350
V0490/SF	VAU 1/2" OMS SF	50	350
V0489	VAU 1/2" OMS SE	50	350
V0489/SF	VAU 1/2" OMS SE SF	50	350
V0490/AC	VAU 1/2" OMS AC	50	350

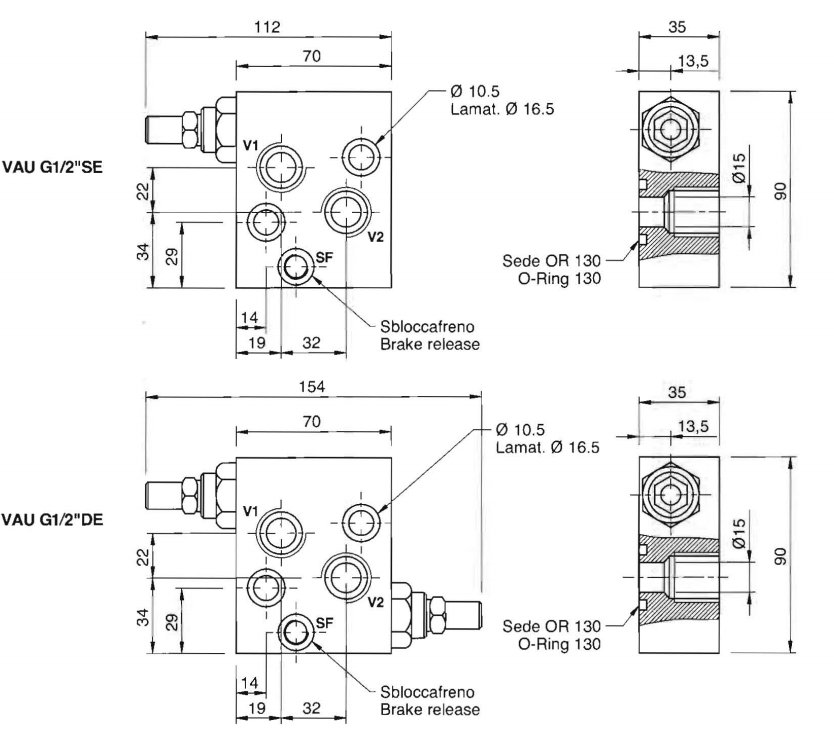

КОД	ТИП	VI - V2 GAS	SF GAS	Масса, кг
V0490	VAU 1/2" OMS	G 1/2"	-	1,326
V0490/SF	VAU 1/2" OMS SF	G 1/2"	G 1/4"	1,326
V0489	VAU 1/2" OMS SE	G 1/2"	•	1,462
V0489/SF	VAU 1/2" OMS SF	G 1/2"	G 1/4"	1,389
V0490/AC	VAU 1/2" OMS AC	G 1/2"	•	1,417

Пружины

Диапазон настройки, бар	чувствительность настройки бар/оборот Q- 4l/min	Предустановка, бар
10-50*	7	30
20-100	12	75
10- 180 standard	30	90
50-250	45	130
80 - 300	50	150

* для давления менее 70 бар Q= 12 л/мин

Тип регулировки

КОД/V	Маховичок
КОД/PP	винт
КОД/PP	винт с колпачком
