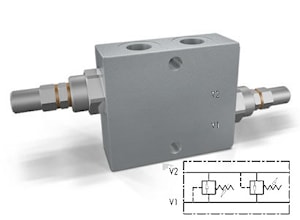

Линейный перекрестный предохранительный клапан тип VAU

350 бар, 110 л/мин

Клапан линейного монтажа

Корпус: сталь с цинковым покрытием.
Уплотнение Buna N
Герметичность: незначительные утечки



Подключение: подключите V1 и V2 к потоку давления и к приводу.

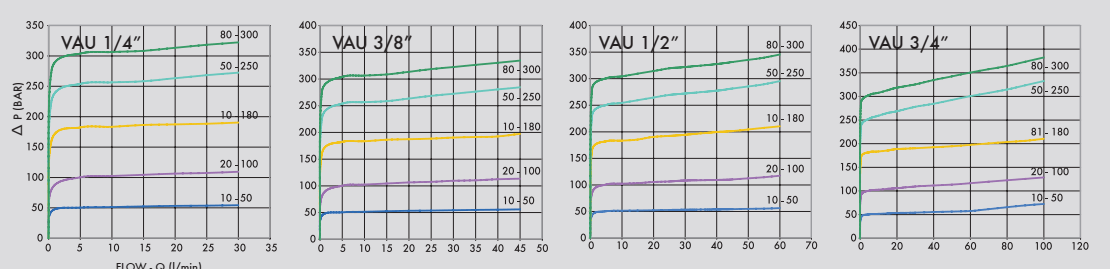

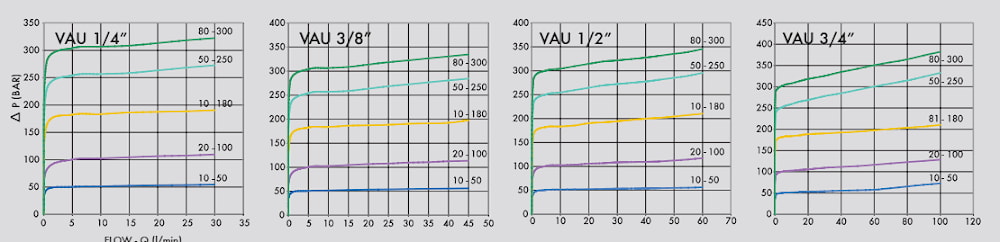

График перепада давления от расхода

КОД	ТИП	макс. расход, л/мин
V0438	VAU 1/4"	30
V0440	VAU 3/8"	45
V0450	VAU 1/2"	70
V0460	VAU 3/4"	110

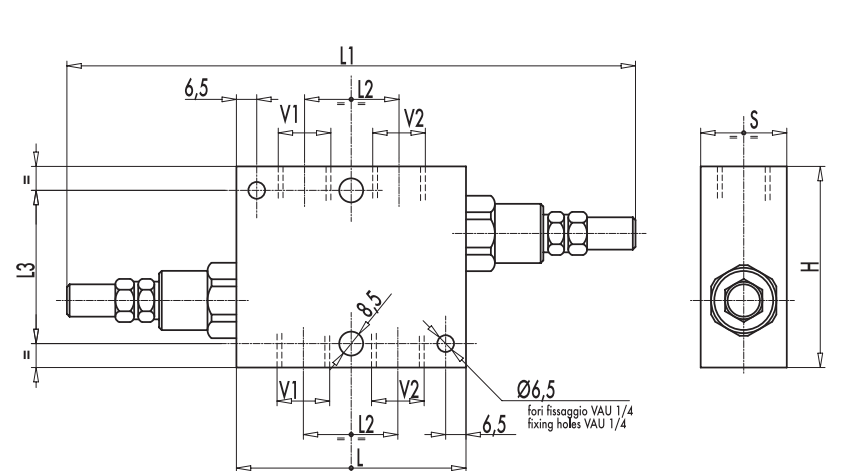

КОД	ТИП	VI -V2 GAS	L mm	Ll mm	L2 mm	L3 mm	H mm	s mm	Масса
V0438	VAU 1/4"	G 1/4"	60	156	26	54	70	30	0,988
V0440	VAU 3/8"	G 3/8"	80	176	33	54	70	30	1,208
V0450	VAU 1/2"	G 1/2"	80	200	38	54	70	30	1,15
V0460	VAU 3/4"	G 3/4"	95	215	44	54	80	35	1,68

Пружины

Диапазон настройки, бар	чувствительность настройки бар/оборот Q- 4l/min	Предустановка, бар
10-50*	7	30
20-100	12	75
10- 180 standard	30	90
50-250	45	130
80 - 300	50	150

* для давления менее 70 бар Q= 12 л/мин

Тип регулировки

КОД/V	Маховичок
КОД/PP	винт
КОД/PP	винт с колпачком
