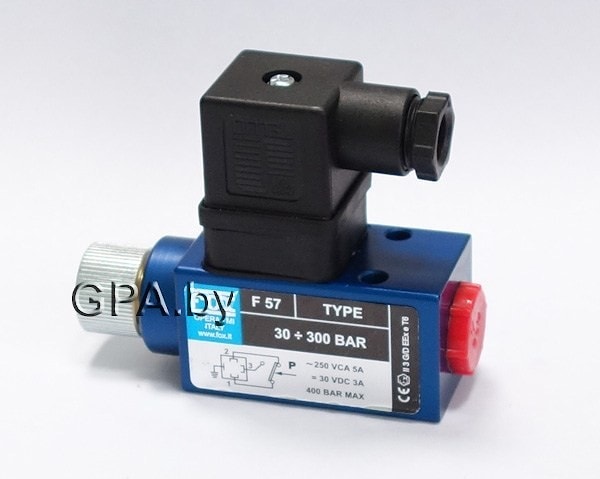

Реле давления регулируемое типа F5
BSP 1/4", до 400 бар

Реле давления регулируемое типа F5

предлагаем замену на реле типа KP

Реле давления типа F5 представляет собой микровыключатель, который срабатывает при достижении предустановленного давления. Заданное давление устанавливается путем поворота внутреннего винта, расположенный в центре корпуса. Внутренний винт под защитным колпачком. Вращением по часовой стрелке давление увеличивается и наоборот - уменьшает значение. Механические упоры защищают пружину и микровыключатель от избыточного давления. В "F5-Р" исполнении регулировка производится ручкой. Применяется в компактных системах, где не требуется частое изменение настройки давления.

См. аналогичное реле тип KP

Технические характеристики:

Корпус30x30 мм квадратный, анодированный алюминий
Сборкав любом положении

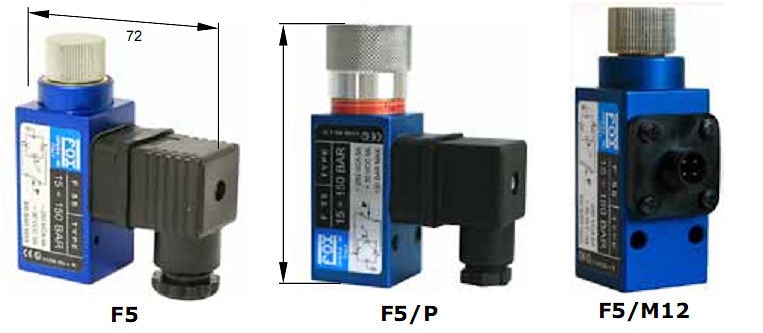

Max размеры (L =max ширина, H =max высота)L 72мм x H 80мм
Рабочая температураот - 20°C дo + 80°C
Частота срабатывания120 цикл./мин
Погрешность± 3% от установленного давления до 20°C
Давление срабатываниянастраивается при помощи регулятора, защищен колпаком
Гистерезис~ 12% от установленной величины
Вес0,15 кг
Механический срок службы10 млн. циклов при 70 бар, 20°C



Электрические данные:

Max нагрузка: перем.напр.5A - 250 В
постоян.напр.0.1 A - 250 В
Заменяемые контакты размыкающие и замыкающие
Электрическое соединениев соответствии с DIN 43650
Электрическая защитав соответствии с DIN 40050: IP65



Доступны:
- Уплотнение из Viton
- Микропереключатели с контак тами с золотым покрытием (вместо серебряного в стандартном исполнении)

ИсполнениеР макс., барПрисоединениеТип уплотненияВид микропере-ключателяПредустановленное значеие давления, барУсловие
Поршень3001/4" BSP "мама"V
VITON

Если не указано-
NBR
G
Контакты с золот.покрыт.

Если не указ. стандартн.контакты
Указывается
при необ-
ходимости
D
срабатывает при понижен.
установлен. давления

U
срабатывает при повышен.
установлен. давления
Поршень350
Поршень400


Варианты исполнения:
