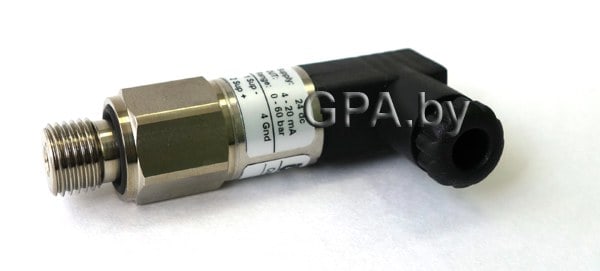

Датчик давления ISP
до 600 бар, 4-20 мА, 0-10В

Датчик давления ISP   Датчик давления предназначен для преобразования давления в электрический сигнал (токовый или напряжение) пропорциональный давлению в гидравлической системе.
Корпус изготовлен из нержавеющей стали. Датчик применяется в промышленной и мобильной гидравлике.
Датчики давления ISP отвечают последним стандартам CE

ТипДавление настройкиИспытательное давлениеДавление разрушения
ISP-060/ *-*- CE0 - 60 bar400 bar
ISP-100/ *-*- CE0 - 100 bar500 bar
ISP-250/ *-*- CE0 - 250 bar2 x макс. давление1000 bar
ISP-400/ *-*- CE0 - 400 bar1500 bar
ISP-600/ *-*- CE0 - 600 bar2000 bar


Размеры

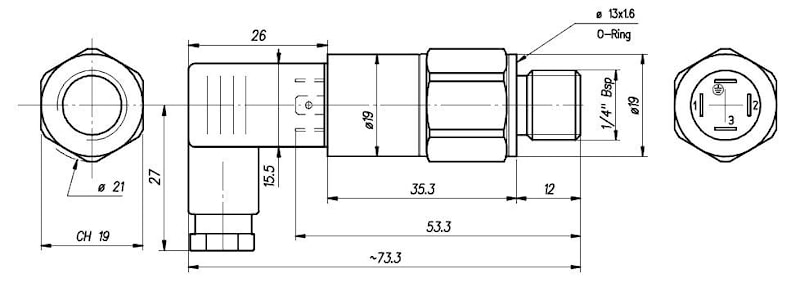

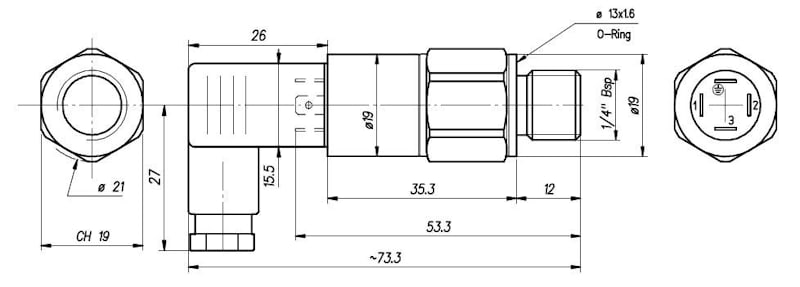

С разъемом DIN-43650C (Стандрт)

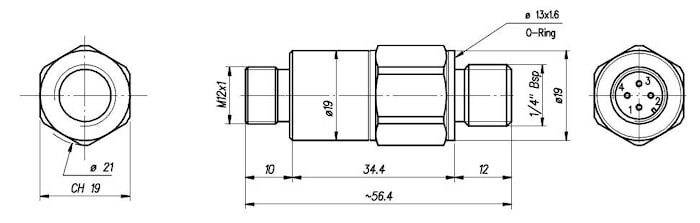

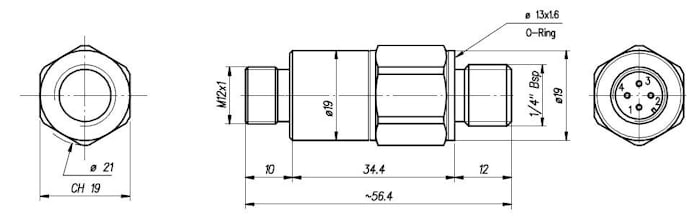

С резьбовым разъемом

M12x1, 4 PIN


сенсортонкая пленка или сталь
диапазон измерения0 * 60 to 0 * 600 bar
Выходной сигнал4 * 20 mA ; 0 * 10 VDC





сенсортонкая пленка или сталь
диапазон измерения0 * 60 to 0 * 600 bar
Выходной сигнал4 * 20 mA ; 0 * 10 VDC


рабочая температура -25 + 85°C
Температура окр. среды-25 + 125° C
ЗащитаIP65; IP67
ВлажностьMax 95% relative
Вибростойкость25g (20 * 2000Hz)
Удароустойчивость100g/11ms


Материал сенсора1.4542 (AISI 630)
Материал корпуса1.4301 (AISI 304)
Материал уплотнительного кольца (котакт. со средой)NBR
Момент затяжки25 N/m
Масса~ 50 g.


ИзлучениеEN/IEC 61000-6-4
невосприимчивостьEN/IEC 61000-6-2


Выход 4 * 20 mA / Напряжение питания 24 (9 * 32 ) VDC
Выход 0 * 10 VDC / Напряжение питания 24 (15 * 32 ) VDC


Время нарастания1 ms/10 * 90% номинального давления
Задержка включения1 сек.


ВыходСопротивление нагрузки
4 * 20 mA(Uпит. - 9V)/20mA
0 * 10 VDC> 5 кОм


TEB @ -25 + 85°C± 2 [%fs Typ]
погрешность @ + 25°CP± 0.5 [%fs Typ]
NLH @ + 25°C (BSL through 0)f± 0.3 [%fs Typ]
PTC нулевой точки и диапазона± 0.03 [%fs/K Typ]
стабильность длительное время 1 год @ + 25°Cp± 0.2 [%fs Typ]

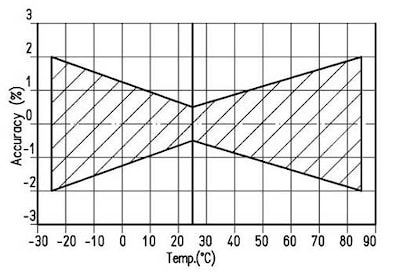

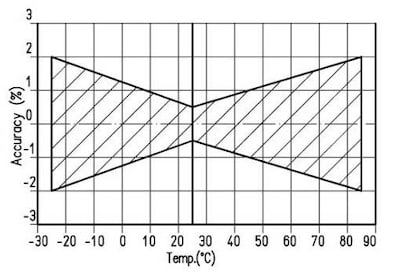

Диапазон погрешности выходного сигнала в зависимости от температуры:

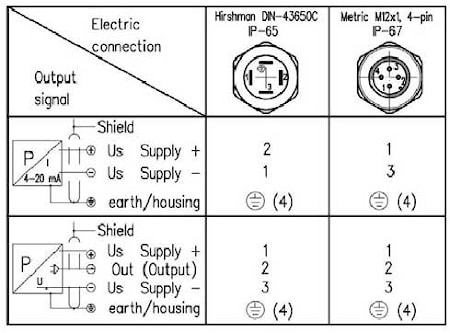

Электрическое подключение:

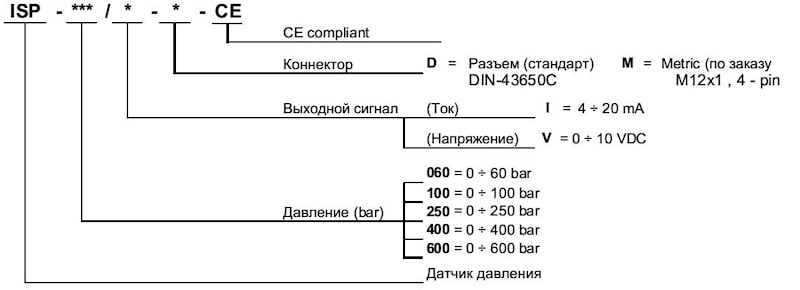

Код для заказа:
