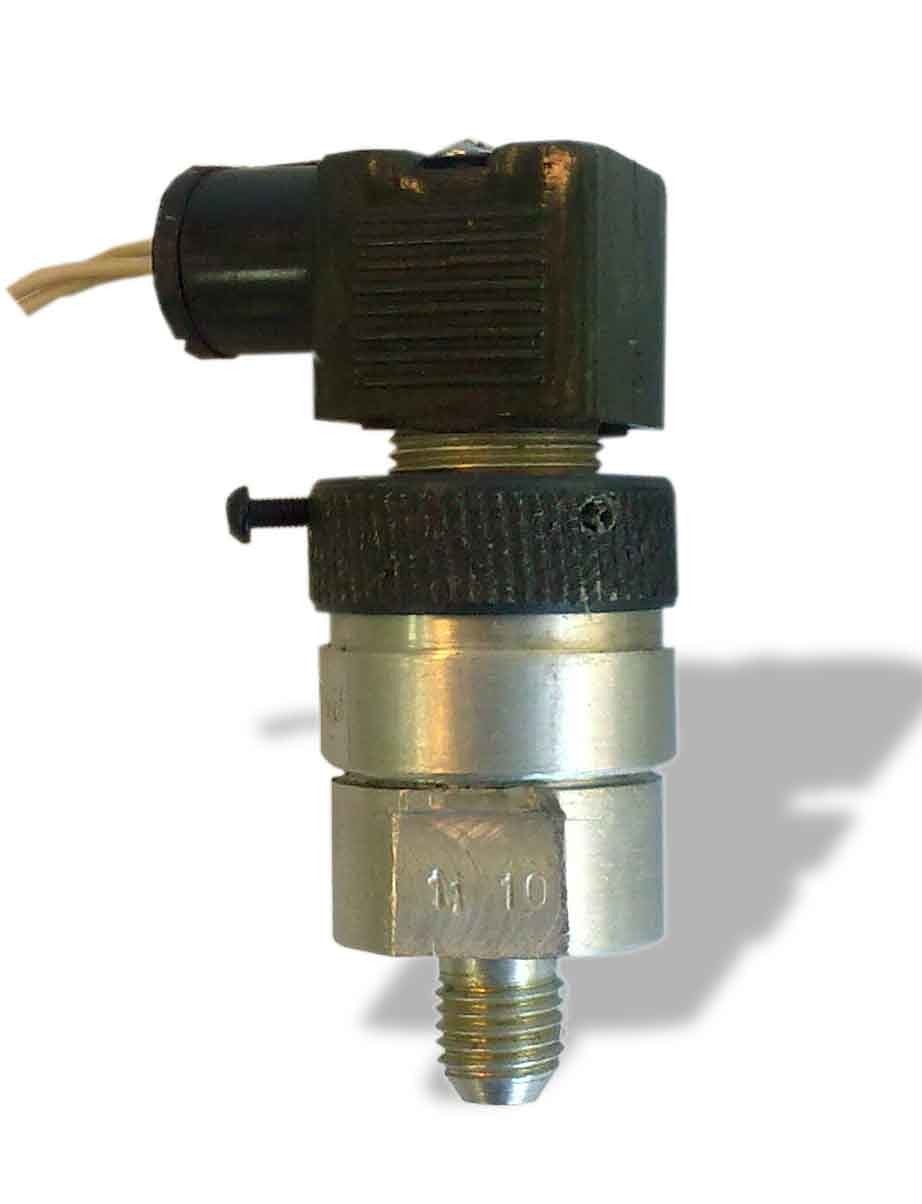

Реле давления малогабаритные типа МРД, МРДР

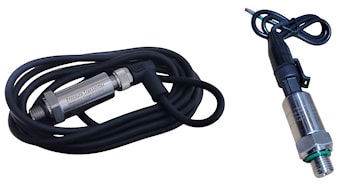

В настjящее время данные реле не поставляются предлагаем замену DS3

Виды реле давления МРД:

- реле давления малогабаритные нерегулируемые МРД;
- реле давления малогабаритные регулируемые МРДР.

Смотри также реле давления малогабаритное регулируемое Тип F4
Реле давления малогабаритные МРД используются в смазочных системах кузнечно-прессового оборудования, станков и других машин для контроля давления.

Основные технические характеристики реле давления малогабаритного типа МРД:

номинальное давление, МПа 0,06; 0,63; 1,0; 1,6; 2,5; 3,2;
допускаемая погрешность срабатывания, % +-10;
напряжение питания постоянного тока, В 24;
длительный ток, выходных контактов реле, А 0,5;
масса, кг не более 0,15;
присоединительная резьба М12х1,5.

Условия эксплуатации

Реле давления МРД работают на чистых минеральных маслах кинематической вязкостью от 10 до 600 мм2/с (сСт), температура масла от +5°С до +50°С.

Температуре окружающей среды от +1°С до +40°С.

Климатическое исполнение и категория размещения реле давления, предназначенных для стран с умеренным и холодным климатом – УХЛ4, для стран с тропическим климатом – О4.1.

Структура обозначений

реле давления малогабаритное, нерегулируемое, на номинальное давление 2.5 МПа, предназначенное для стран с умеренным климатом
— Реле давления МРД-25 УХЛ4;

реле давления малогабаритное, регулируемое, с диапазоном давлений 0,63 – 6.3 МПа, для стран с тропическим климатом
— Реле давления МРДР-63 О4.1
