Реле давления механическое регулируемое тип KP до 600 бар
Реле давления серии KP размыкает или замыкает электрическую цепь в зависимости от повышения или понижения давления.
Рабочее давление может быть установлено в диапазоне от 7 бар до 600
бар с помощью маховика. Реле разработано для использования при высоких и ударных давлениях. Он представляет интерес
благодаря простоте настройки и чувствительности.
- Реле давления серии KP настраивается с помощью маховика.
- Желаемое давление легко устанавливается благодаря шкале настройки.
- Материал корпуса - алюминий.
- Уплотнения из NBR и тефлона.
- Реле подключается к напорному трубопроводу с помощью резьбового соединения G1/4'' и фланцевого соединения с торца.
Применяемость
Гидравлика и мобильная гидравлика
Пневматика
Тяжелые условия эксплуатации
Все виды сжатого воздуха, жидкостей и газов.
Технические данные
| Присоединение | G1/4" , фланцевое по торцу |
| Повторяемость%1 | Повторяемость%1 |
| Рабочая температура | -40 °C...+90 °C |
| ( DIN EN 60068-2-27) | 20 g ( Время теста 30 min ) |
| Испытание на ударную нагрузку ( DIN EN 60068-2-27:1993 ) | 30 g |
| Ресурс | 5 000 000 Циклов |
| Вязкозть рабочей жидкости | Между10 ... 800 mm2/sec |
Код для заказа:
| КР | ___ | ____ | ____ | __ | ____ | ||
| Модель | Корпус | Уплотнение, тип | Присоединение | Электрическое соединение | Pressure | ||
| Код | Диапазон настройки (bar) | Pmax | |||||
| КР реле давления | Z нерж. "316 L" если не указано алюминий | V VITON если не указано "NBR" | A1 фланцевое A3 G1/4" | T1 DIN 43650 A T3 M12 x 1 (4 pin) | 002 | 0,2 ... 2 | 40 bar |

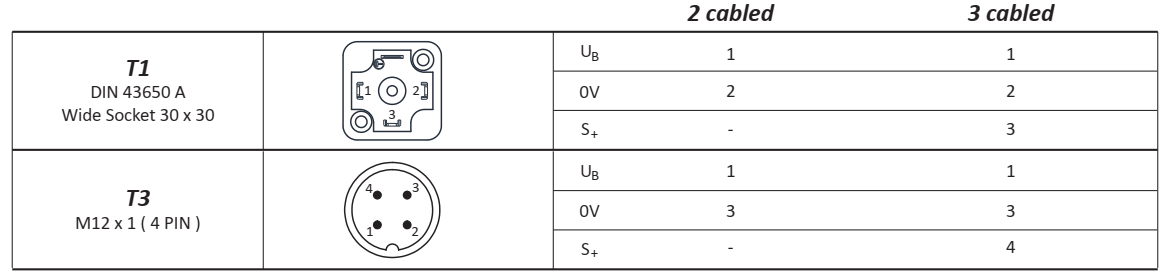

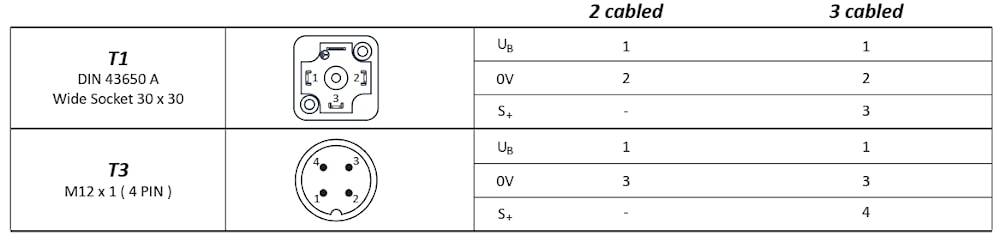

Подключение разъемов
производитель
Pnomek
