Реле давления ргулируемое со шкалой тип IPN

до 600 бар

Реле давления поршневого типа, притычного исполнения предназначены для контроля давления в гидравлической системе.

Аналог реле

TS-4 (TS-4-70-N-B, TS-4-160-N-B, TS-4-250-N-B, TS-4-400-N-B), VP-TS-4-6(10)

Регулировочный винт со шкалой служит для установки величины контролируемого давления. Внутри реле находится поршень, на который действует сила сжатия пружины с одной стороны и и давление гидравлической жидкости с другой под действием которых он перемещается. Когда давление в гидравлической системе достигает значения настройки и поршень перемешается в контрольную точку - реле подает электрический сигнал на контакт "3" напряжением до 48В.

ТИП	Диапазон настройки	Максимальное давление, бар	повторяемость	масса
IPN-035	6-35 bar	350	≤ ± 1% от установленного	0.65 Kg.
IPN-160	12-160 bar	350
IPN-350	30-350 bar	650
IPN-630	50-630 bar	650

Технические характеристики реле IPN

Напряжение (V)	125 AC	250 AC	30 DC	150 DC
Макс. ток (Резистивная нагрузка)	7 Amp.	5 Amp.	5 Amp.	0.2 Amp.
Макс. ток (Индуктивная нагрузка) Cos ф = 0.4	4 Amp.	2 Amp.	3 Amp.	0.02 Amp.
Частота переключений	Макс. 120 циклов/мин.
Защита	IP-65
Прямой ток с индуктивной нагрузкой	Рекомендуем обеспечить дугогасящий контакт
Сопротивление контактов	15 мОм

• Реле давления IPN могут быть установлены в любом положении
• Жидкость для использования: гидравлическое масло в соответствии с DIN 51524 правилами, вязкостью от 30 до 100 мм2 / с (сСт)
при 40 ° C
• Рекомендуемая фильтрация 25 мкм
• Температура гидравлической жидкости: от -20 ° до + 75 ° C

Размеры:


Гистерезис реле IPN



Код для заказа:


Модульные плиты реле IPN предназначены для монтажа реле в гидроситемы с клапанами модульного типа.

Адаптеры для реле типа IPN

предназначены для монтажа реле в гидроситемы.

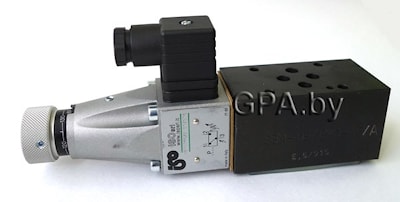

Реле давления IPN с модульной плитой:
