Цифровое реле давления тип ES
от -0,1 до 600 бар

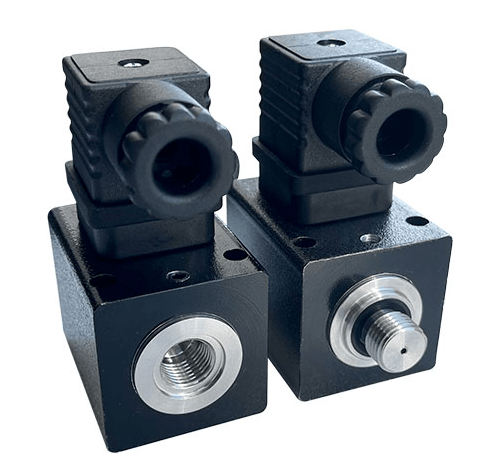

Цифровое реле давления тип ES

Цифровые реле давления серии ES являются идеальным решением
предназначенное для использования в тяжелых промышленных условиях.
Они обладают долговременной стабильностью и устойчивостью к перегрузкам. Обеспечивается высокая линейность, регулируемый гистерезис и гибкость использования во всем диапазоне измерений.
- Различные варианты давления в диапазоне -1...600 бар
- Измерение давления с точностью ±0,5%
- Выходы с регулируемым гистерезисом и оконной функцией
- Гибко конфигурируемый коммутационный выход (PNP, NPN) и релейный выход
- Дополнительный аналоговый выход 4...20 мА
- Мгновенное считывание давления с помощью светодиодного дисплея
- Дисплей можно поворачивать на 180° в цифровом режиме

Применяемость

  • Станки
    - Гидравлика и пневматика
    - Насосы и компрессоры
    - Машиностроение

Скачать инструкцию по эксплуатации (англ.)

  • Технические характеристики диапазона измерений
    Вакуумная стойкостьДа
    Устойчивость к давлениюИзучите таблицу 1. (Страница:2)
    Цифровой дисплей
    Диапазон индикации14 segment
    Единицы измеренияbar, mbAr, psi, MPa,
    Цвет дисплеяГолубой (LED)
    Размер символа13 mm [0.51 in]
    Цифры4-символа
    ДисплейДисплей можно поворачивать на 180°

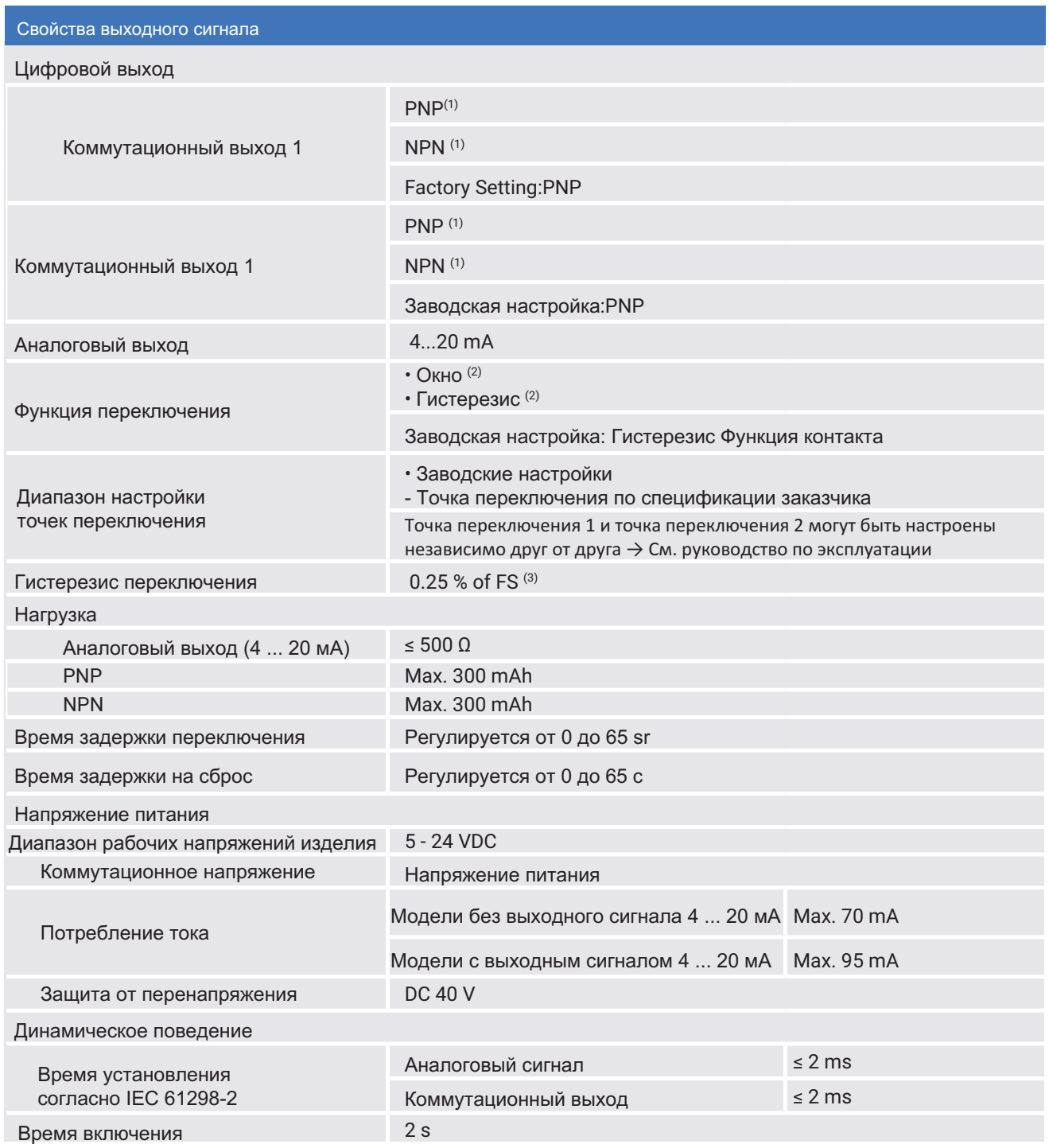

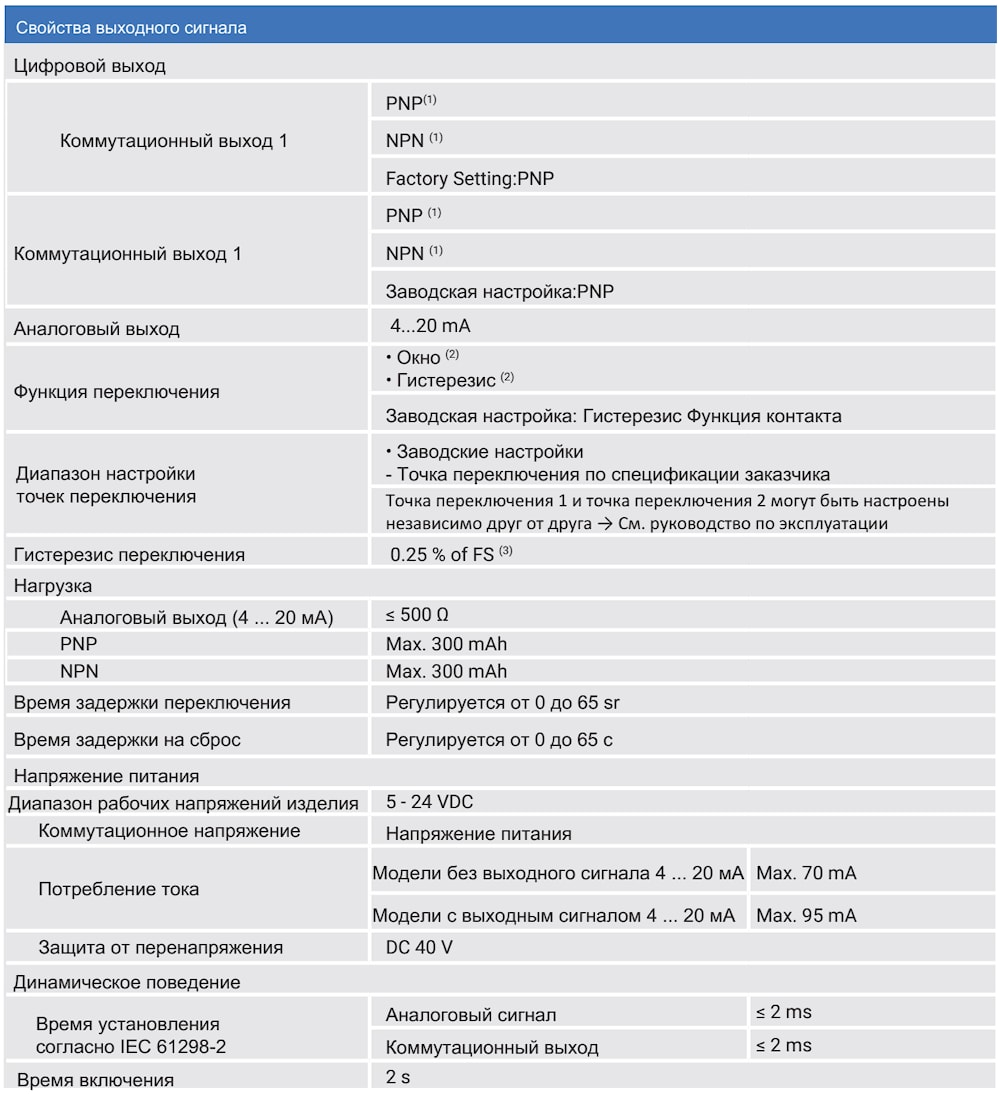

    Цифровое управление

Код заказа

ES__________
МодельМатериал
уплотнений
ПрисоединениеТипДавлениеВыходной сигналАналоговый выходной сигнал
(опционально)
КодДиапазон настройки (bar)Макс. давление
ES
цифровой датчик давления

N
NBR

E
EPDM

H
HNBR

Если не указан тип, то поставляется "NBR" по умолчанию

A3
G1/4"
A4
G1/8"
S3
1/4" BSPT
S4
1/8" BSPT
B1
M10 x1,0
B3 M12x1,5
N3
1/8" NPT
N4
1/4" NPT

F
внутр.
резьба


M
наружн.
резьба

V0
V1
V3
V6 V10 V16 V24
М50
М100
М250
М600
2,5

6
10
16
25
40
60
100 160 250 315 400 600

-1...0
-1...1
-1...3
-1...6
-1...10
-1...16
-1...25
0..50 mbar
0..100mbar
0..250mbar
0..600mbar
0... 2,5
0... 6
0... 10
0... 16
0 ... 25
0 ... 40
0...60
0 ... 100
0 ... 160
0 ... 250
0... 315
0 ... 400
0 ... 600

6 bar
6 bar
6 bar
15 bar
30 bar
45 bar
75 bar
0,15
0,30
0,75
1,8
6 bar
15 bar
30 bar
45 bar
75 bar
100bar
130bar
250bar
35 bar
600bar
700bar
700bar
1050bar

K2
Переключатель
Выход
(PNP, NPN)

Z1
Аналог
Выход
(4...20 мА)

Электрическое подключение
Тип соединенияDIN 436500 A Connector

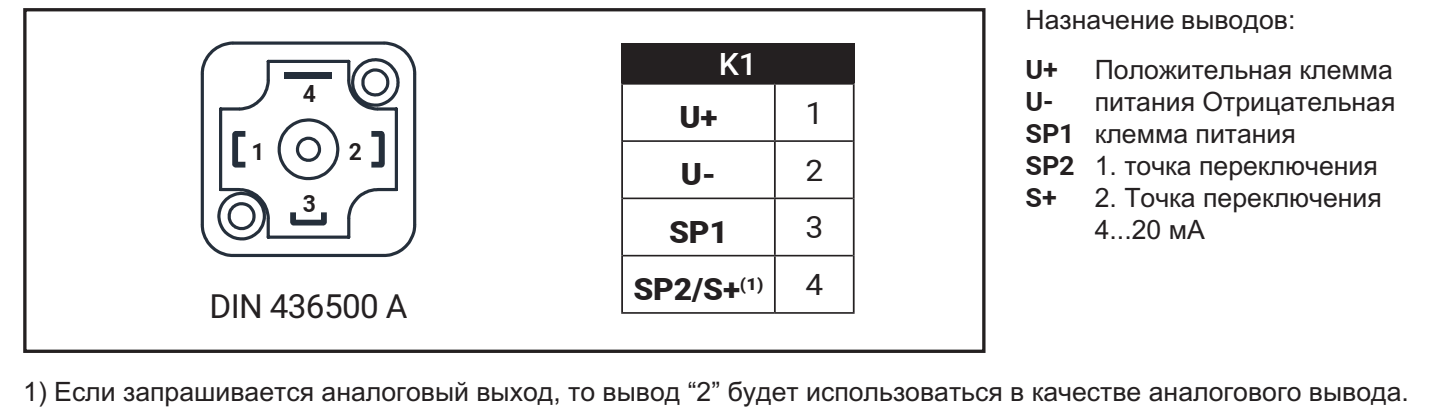

Назначение выводовНазначение выводов зависит от выходных сигналов.
Подробное описание приведено в "Таблице 2".
Защита от обратной полярностиU+ vs. U
Напряжение изоляцииDC 500 V

Таблица 2

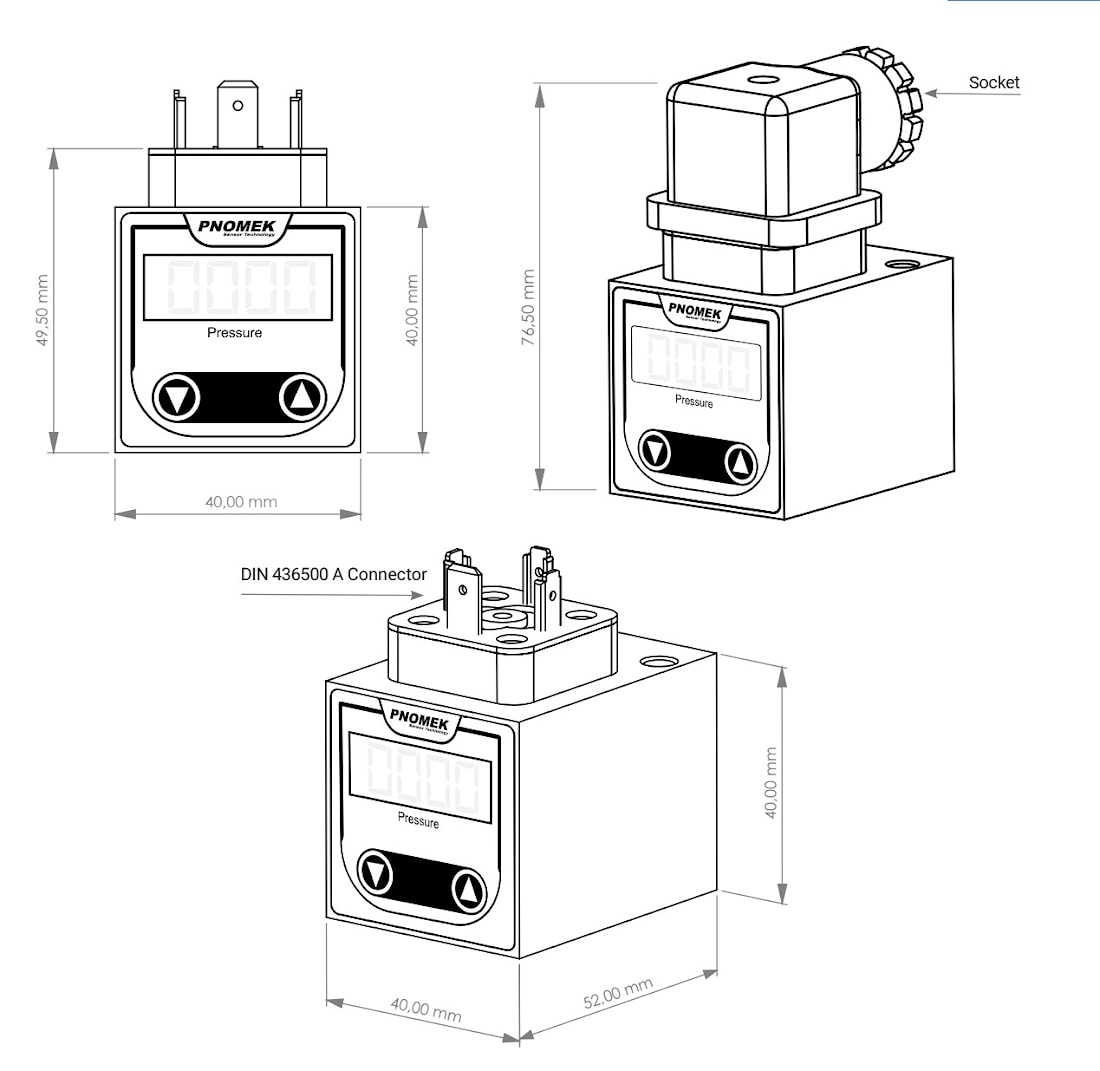

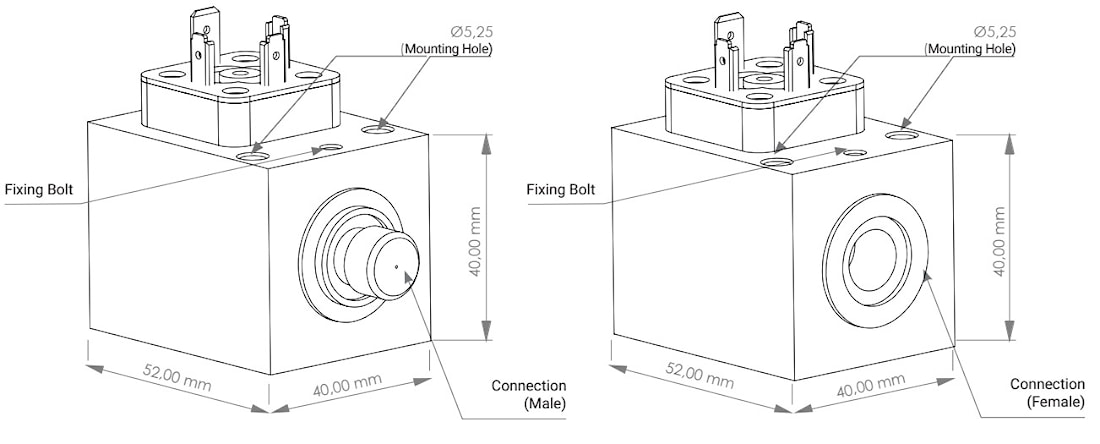

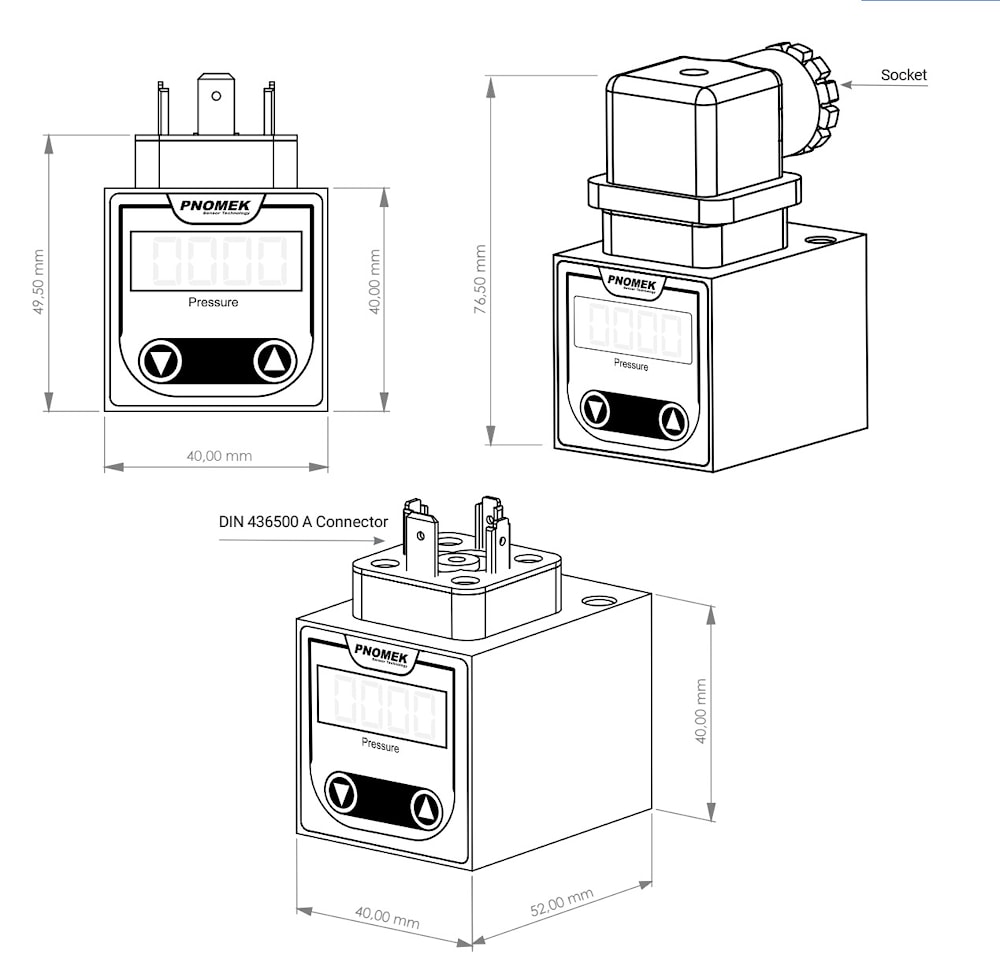

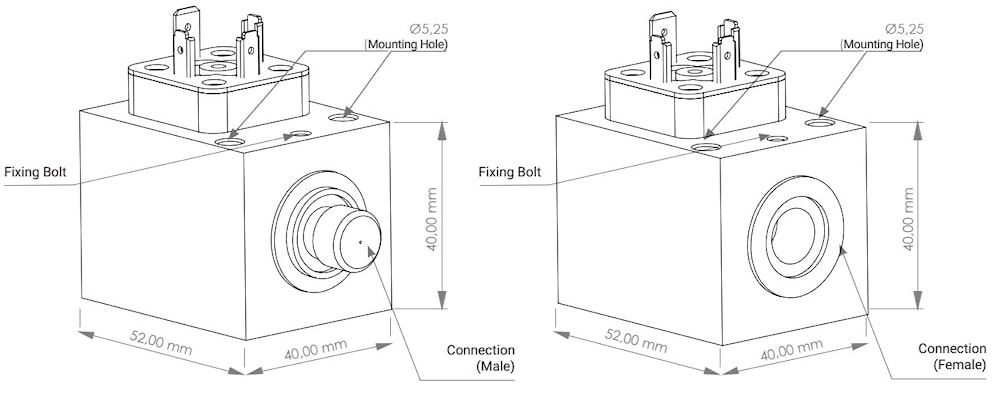

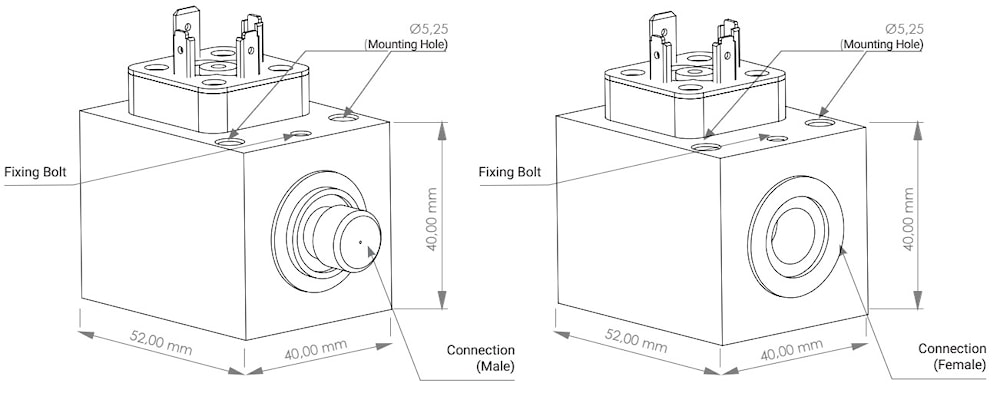

Размеры



производитель
Pnomek
