Цифровое реле давления и вакуума с дополнительным аналоговым выходом тип NGP
от -1 до 600 бар

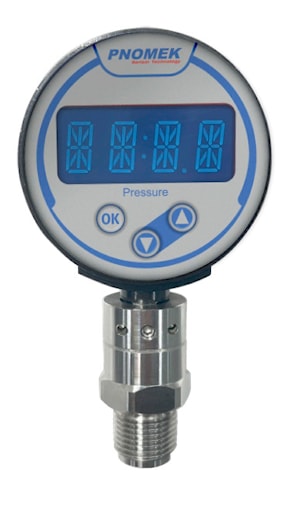

Цифровое реле давления и вакуума с дополнительным аналоговым выходом тип NGP

Цифровые реле давления серии NGP являются идеальным решением
предназначенное для использования в жестких промышленных условиях.
Они обладают долговременной стабильностью и устойчивостью к перегрузкам. Обеспечивается высокая линейность, регулируемый гистерезис и гибкость использования во всем диапазоне измерений.
диапазоне измерений.
- Различные варианты давления в диапазоне -1...600 бар
- Измерение давления с точностью ±0,5%
- Выходы с регулируемым гистерезисом и оконной функцией
- Гибко конфигурируемый коммутационный выход (PNP, NPN) и релейный выход
- Дополнительный аналоговый выход 4...20 мА
- Мгновенное считывание давления с помощью светодиодного дисплея
- Поворачиваемый на 270° светодиодный дисплей

Применяемость

- Станки
- Гидравлика и пневматика
- Насосы и компрессоры
- Машиностроение

Технические данные

Тип соединенияG1 /4" - G1 /2" -1 /4" BSPT -1 /2" BSPT -1 /2" NPT -1 /4" NPT
Точность @ 25°C for 5 min< % ±0.5 FS
Рабочая температура-20°C...+80°C
Материал корпуса316L Нержавеющий корпус
Выходной сигналРелейный выход (NO/NC), коммутационный (PNR NPN), аналоговый (4...20 мА)

Технические характеристики диапазона измерений

Сопротивление вакуумуЕсть
Сопротивление давлениюExamine Table 1. (Page:2)
Цифровой дисплей
Диапазон индикации14 сегмент
Единицы измеренияbar, mbAr, psi, MPa,
Цвет дисплеяГолубой (LED)
Размер символа13 mm [0.51 in]
Разряд4-значный
ДисплейДисплей можно поворачивать вручную на 270°

Код для заказа

P16_____________
МодельМатериал
уплотнений
ПрисоединениеТип коннектораДавлениеВыходной
сигнал
Аналоговый Выходной сигнал (опция)Точность
КодДиапазон настройки (bar)Макс. давление
NGP

V
Viton

E
EPDM

H
HNBR

Если не указан тип, то поставляется "NBR" по умолчанию

A3
G1/4"
A5
G1/2"
S3
1/4" BSPT
S5
1/2" BSPT
B1
M10 x1,0
B3 M12x1,5
N4
1/4" NPT
N5
1/2" NPT


T3
M12 x 1 (4 pin)



V0
V1
V3
V6 V10 V16 V24
M50
M100
M250
M600
2,5
6
10
16
25
40
60
100 160 250 315 400 600

-1...0
-1...1
-1...3
-1...6
-1...10
-1...16
-1...25
0..50mbar
0..100mbar
0..250mbar
0..600mbar
0... 2,5
0... 6
0... 10
0... 16
0 ... 25
0 ... 40
0...60
0 ... 100
0 ... 160
0 ... 250
0... 315
0 ... 400
0 ... 600

6 bar
6 bar
15 bar
30 bar
30 bar
60 bar
75 bar
0.15
0.30
0.75
1.8
6 bar
30 bar
30 bar
60 bar
75 bar
100bar
175bar
250bar
500bar
700bar
700bar
700bar
1050bar

K1
релейный выход (НО/НЗ)
K2
коммутаци-
онный
выход
(PNP,NPN)

Z1
4...20 mA

Если Z1 не указан, то реле без аналогового выхода

F1
Преобразователь давления
калиброванный
высокая точность


Если тип точности
не является предпочтительным,
преобразователь давления
который калибруется
как
стандартной точности,
(± %0,5 FS @ 25°C)

Электрическое подключение

Тип соединенияКруглый разъем M12 x 1 (4-контактный)
Назначение выводовНазначение выводов зависит от выходных сигналов. Подробное описание приведено в "Таблице 2".
Защита от обратной полярностиU+ vs. U
Напряжение изоляцииDC 500 V

Таблица 2

(1) Если запрашивается аналоговый выход, то вывод "2" будет использоваться в качестве аналогового вывода.

Назначение выводов:
U+Положительная клемма питания
U-Отрицательная клемма источника питания
SP11. Точка переключения
SP22. Точка переключения
S+4...20 mA

Технические характеристики

Цифровой выход
PNP<1>
Коммутационный выход 1NPN (1)
Factory Setting:PNP
PNPO)
Коммутационный выходt 2NPN (1)
Factory Setting:PNP
релейный выходNO
Аналоговый выход4...20 mA
Функция переключения•Window <2> • Hysteresis <2>
Factory setting: Hysteresis Contact function
Диапазон настройки точек переключения- Заводские настройки - Специфические для заказчика Точка переключения
Точка переключения 1 и точка переключения
2 могут быть настроены независимо друг от друга -> См. руководство по эксплуатации
Гистерезис релеMinimum 0.25 % of FS
Нагрузка
Analog Output (4 ... 20 mA)< 500 Ом
NOMax. 5A - 24DCV
NOMax. 5A - 24DCV
PNPMax. 300 mAh
NPNMax. 300 mAh
Время задержки переключенияНастраивается в диапазоне от 0 до 65 s
Время задержки сбросаНастраивается в диапазоне от 0 до 65 с
Напряжение питания
Диапазон рабочих напряжений изделия5 - 24 VDC
Коммутационное напряжениеНапряжение питания
Потребление токаМодели без выходного сигнала 4...20 мАMax. 70 mA
Модели с выходным сигналом 4...20 мАMax. 95 mA
Защита от перенапряженияDC 40 V
Динамическое поведение
Время установления согласно IEC 61298-2Аналоговый сигнал< 2 ms
Коммутационный выход< 2 ms
Время включения2s

(1) Подробное объяснение приведено на странице "8" руководства пользователя. Пожалуйста, ознакомьтесь с "Таблицей 2" на этой странице.
(2) Подробные пояснения приведены на страницах "12 и 13" руководства пользователя. На этих страницах приведены "Таблица 3" и "Таблица 4".
(3) Полная шкала

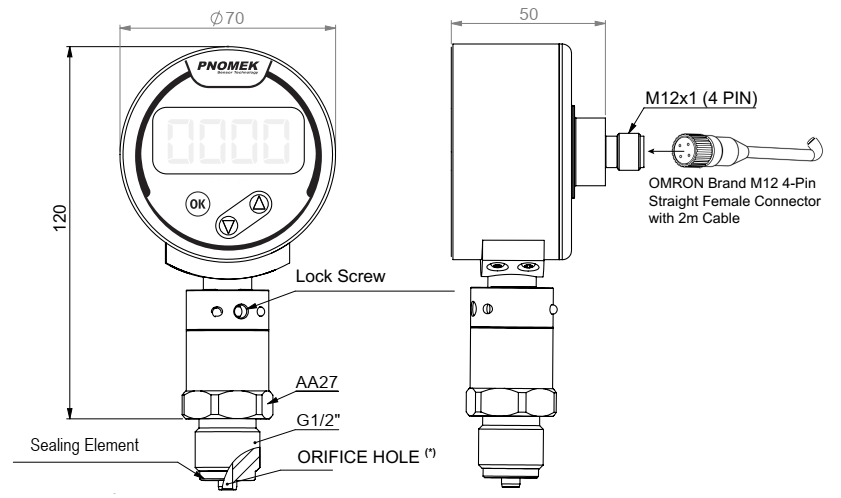

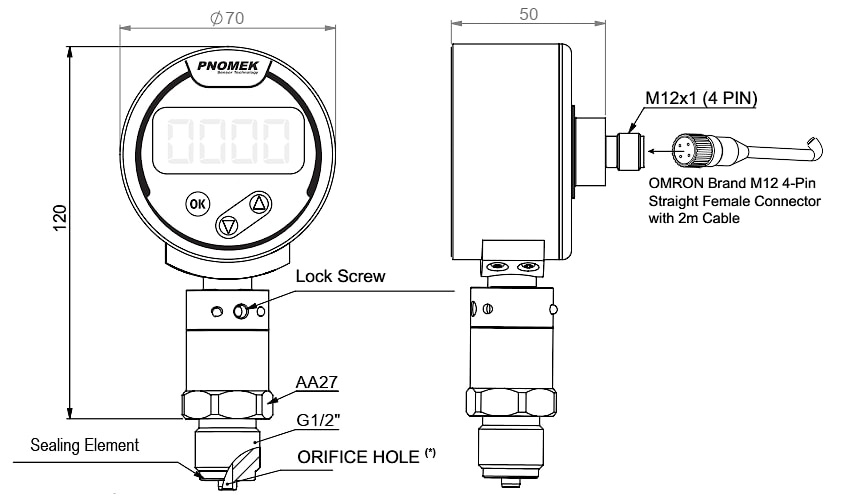

Размеры

(*) Для пиковых давлений принадлежность Orfiz приобретается отдельно и должна быть указана при заказе.

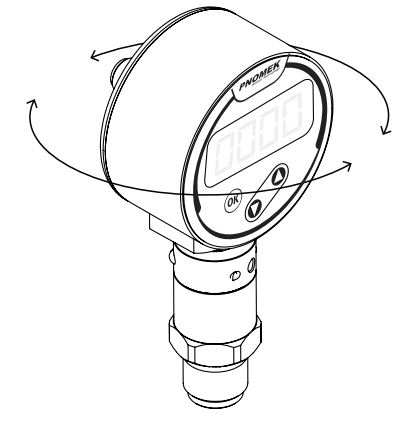

Поворотный экран на 270°



производитель
Pnomek
