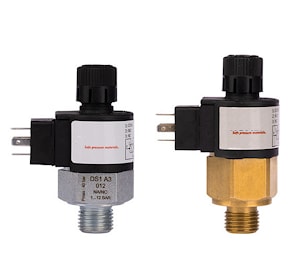

Реле давления малогабаритное с регулировочной рукояткой тип DS1
до 400 бар


Реле давления малогабаритное с регулировочной рукояткой тип DS1

Реле давления серии DS1 размыкает и замыкает электрическую цепь в зависимости от повышения или понижения давления. Удобство настройки благодаря наличию рукоятки. После регулировки рукоятка фиксируется, благодаря этому давление настройки не сбивается в процессе эксплуатации.

Рабочее давление регулируется в диапазоне от 0,1 бар до 400 бар. Система имеет регулируемую функцию во время работы системы. Их можно использовать для любого сжатого воздуха, жидкостей или газов.
• Компактный и экономичный дизайн
• Варианты подключения НО/НЗ, разъем и клеммы.
• Повторяемость реле давления в %3
• Уплотнениее NBR, HNBR, VITON.
• Материал корпуса нержавеющая сталь, латунь, сталь оцинкованная.

Применяемость

Гидравлика и мобильная гидравлика
Пневматика
Сжатый воздух, жидкости или газы.

Технические данные

ПрисоединениеG1/4" , G1/8" , 1/4" BSPT, 1/8" BSPT , M10x1.0 , M12x 1.5, 1/8" NPT, 1/4" NPT
ПовторяемостьОколо%1 от установленного давления
Рабочая температура-40 °C...+90 °C
Тест на прочность ( DIN EN 60068-2-27)20 g ( Длительность теста 30 min. )
Ударный тест ( DIN EN 60068-2-27:1993 )30 g
Количество циклов5 000 000
ВязкостьВ пределах 10 ... 800 mm2/sec

Код для заказа

DS1YHA4DAC200
Модель

Корпус

Материал
уплотнений		Тип коннектораElectrical Connection TypeДавлениеПредустановкаУсловие настройки
КодДиапазон настройки (bar)Макс. давление
DS1 реле давленияY
латунь "MS58"
Z
нерж. "316 L"

Если не указано по умолчанию копус стальной оцинкованный		V
VITON
E
EPDM
H
HNBR

Если не указан тип, то поставляется "NBR" по умолчанию		A3 G1/4"
A4 G1/8"
S3 1/4" BSPT
S4 1/8" BSPT
B1 M10 x1,0
B3 M12x1,5
N3 1/8" NPT
N4 1/4" NPT		NA НО (NA) клеммы в комплекте
NC НЗ (NK) клеммы в комплекте
FAC НО/НЗ клеммы в комплекте
DAC НО/НЗ разъем DIN 43650 Soket в комплекте		002
012
100
200
400		0,2 ... 2
1... 12
5 ... 100
20 ... 200
50 ... 400		40 bar
40 bar
600 bar
600 bar
600 bar		Значение предустановленного давления, если необходимоD предустановка на падении давления
Y предустановка на росте давления

Если указываете значение предустановки, то необходимо указать условие настройки

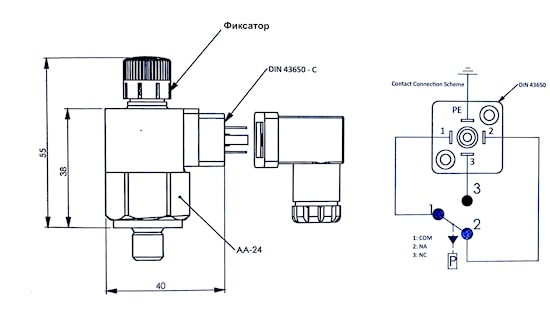

Размеры

Электрическое подключение3 контакта
Максимальная поверхность соприкосновения0,5 мм2
Минимальный ток1mA 12 V постоянный
Максимальный токЗА 130 V переменный
Длинна кабеля2 метра

Виды электрических присоедиинений см. реле DS3

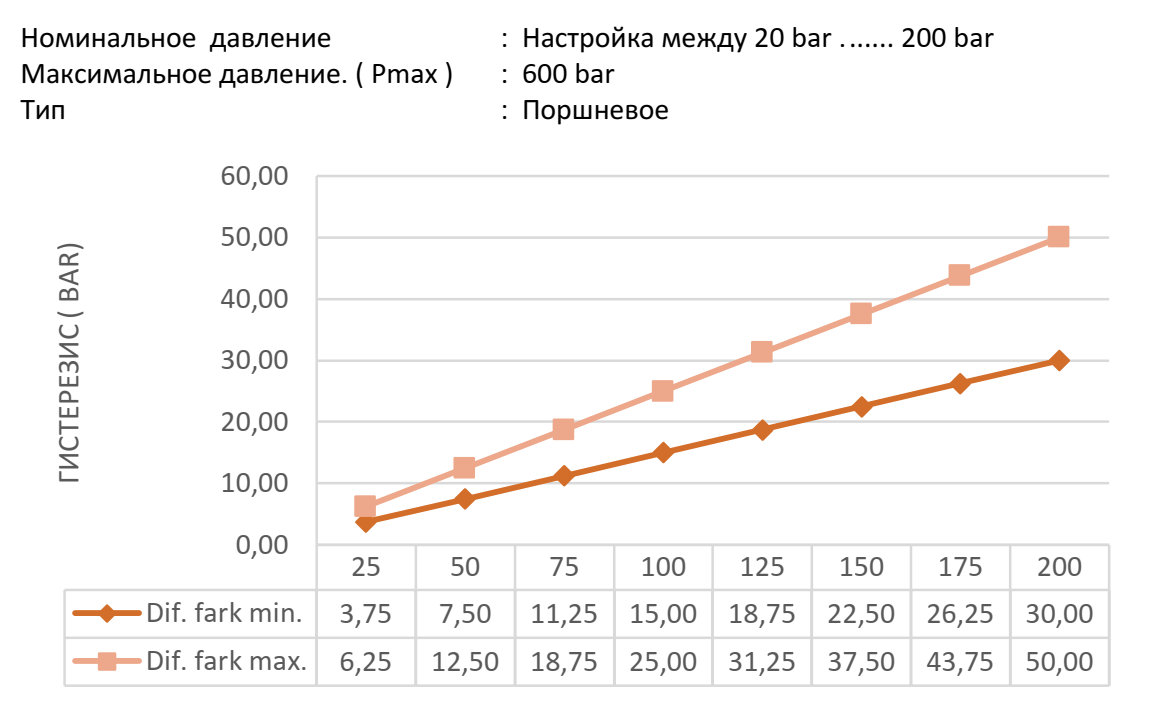

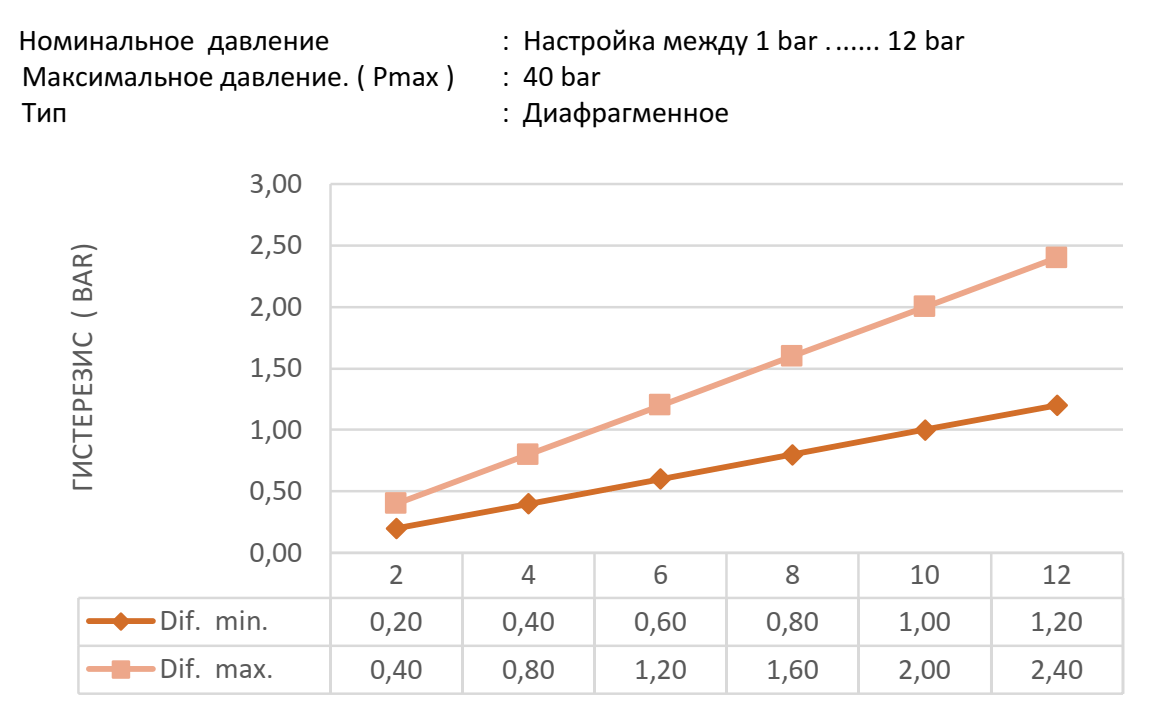

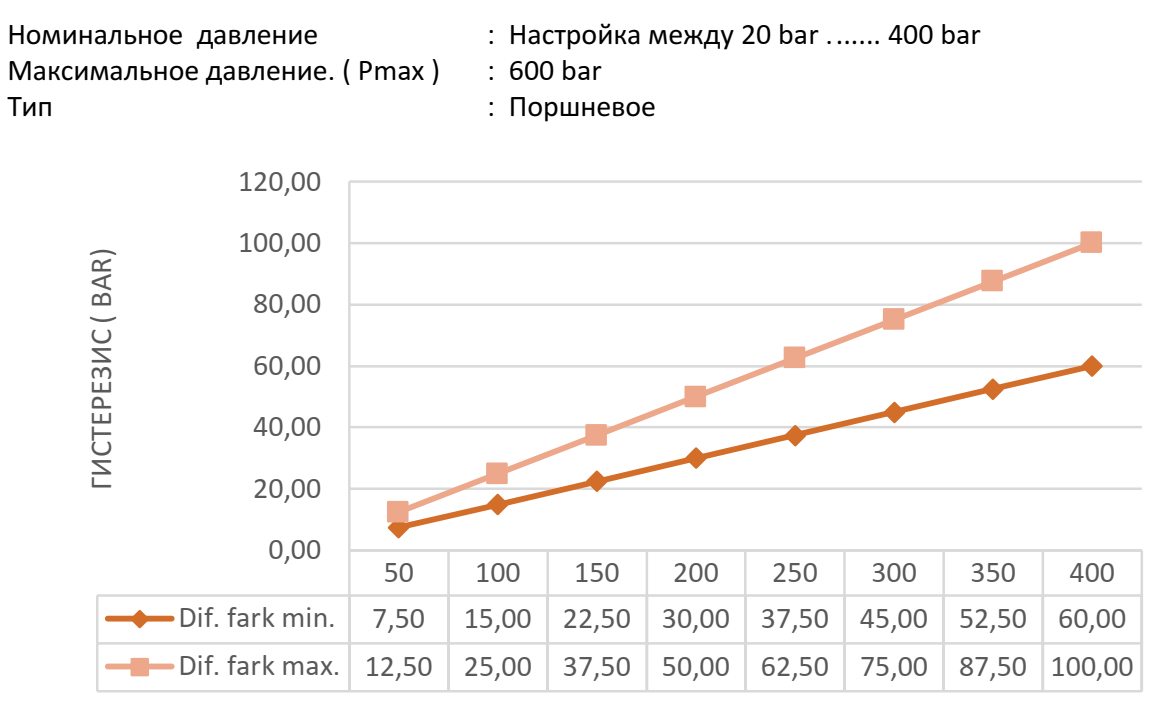

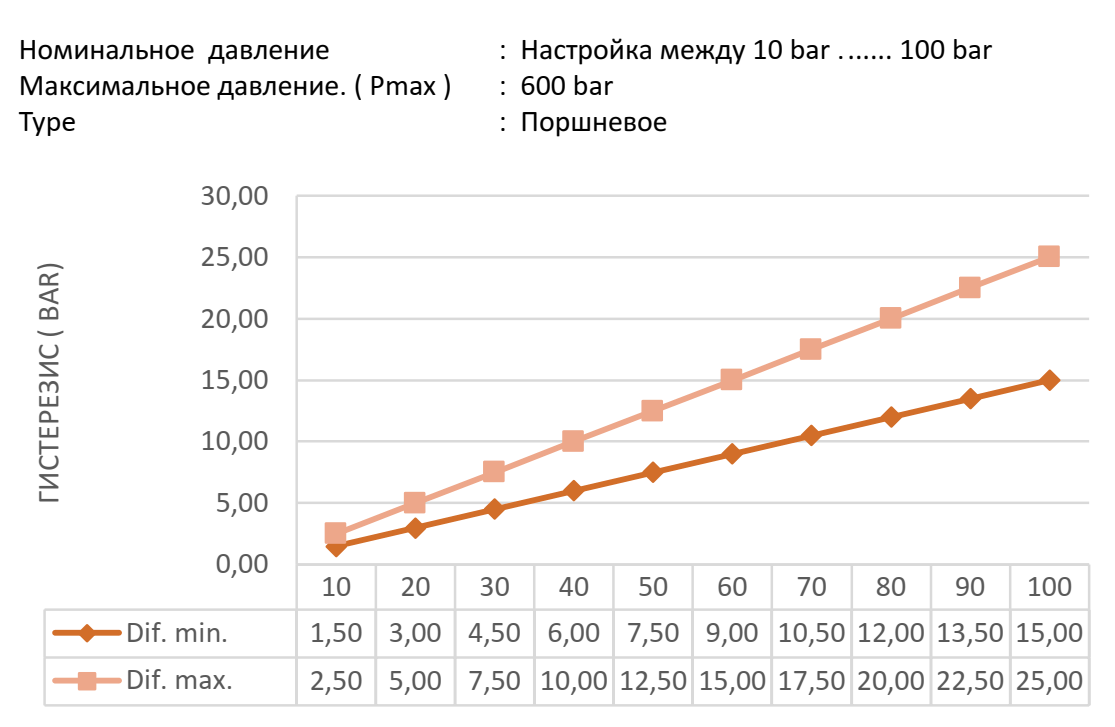

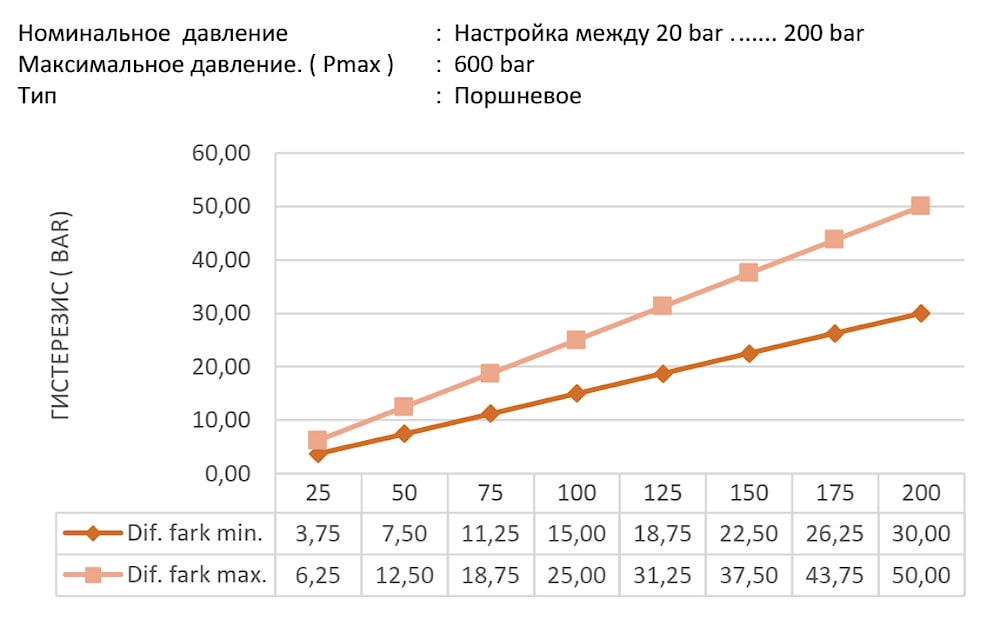

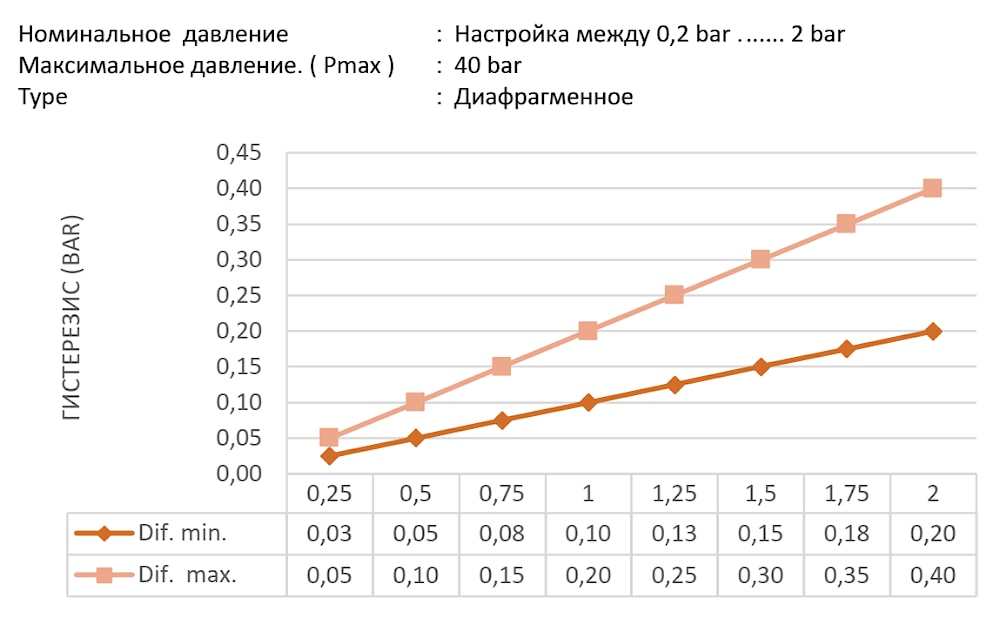

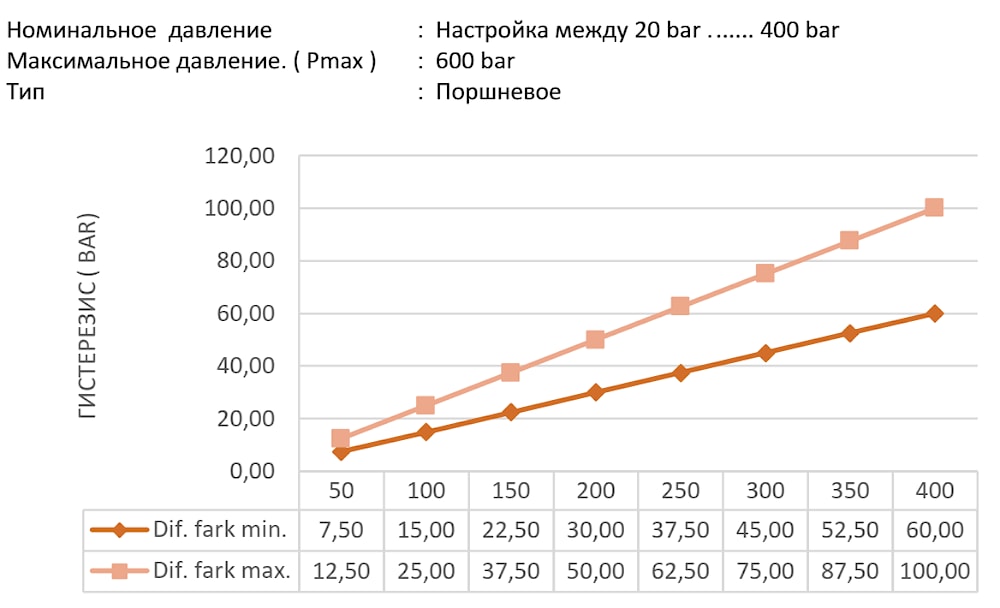

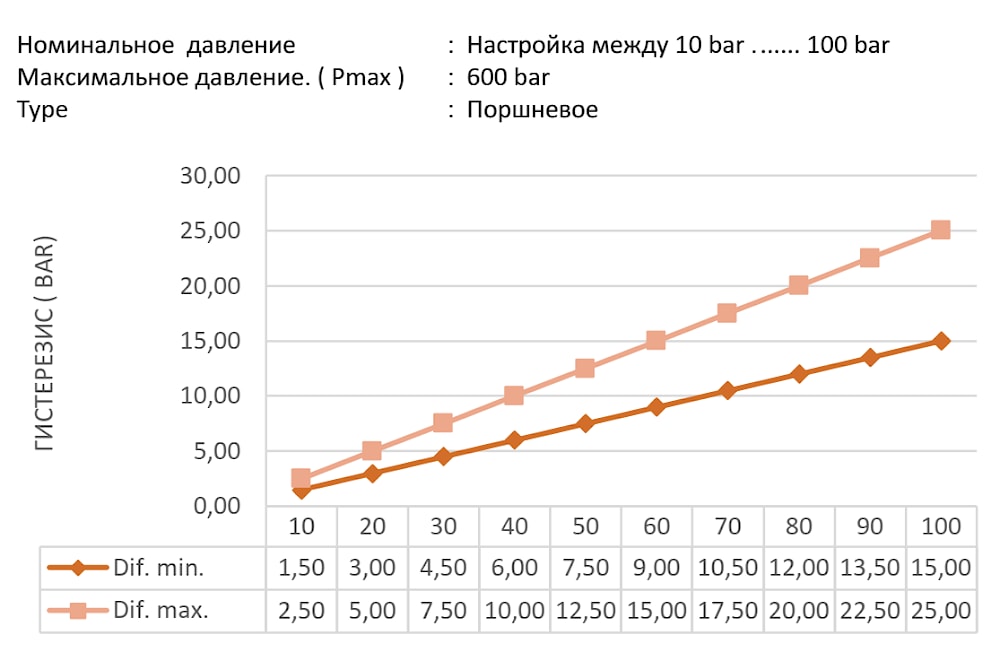

Графики разницы давления



производитель
Pnomek
