Датчик давления TR4
от -1 до 600 бар, 4-20мА, 0-10В

Датчик давления TR4   Датчик давления TR4 выдает электрический сигнал по току 4-20mA или напряжению 0-10V прямо пропорциональный давлению в системе, к которой он подключен. Под заказ возможны так же следующие значения:
0-5V / 0.5-5V / 1-5V / 1-10V / 10-0V / 0-20mA.

Технические характеристики:

КорпусЛатунь с никелиевым пркрытием или нерж. Сталь
УстановкаВ любом положении
КонструкцияКерамический снсор с NBR уплотнением
Hydraulic connection:¼" BSP наружная с уплотнением по ISO l
Рабочая температура-20°C to +80°C
Нелинейность + гистерезис< 1% в крайних значениях
Zero thermal drift:< 3% в крайних значениях 0°C to +70°C
Масса0,1 кг
Ресурс2x106ресурс при 20°C
Электрические параметры
Подключение4-20 mA сигнал 2 провода от 11 до 28V DC
0-10 Volt сигнал 3 провода: от 11 до 28V DC
РазъемDIN 43650
ЗащитаDIN 40050:IP65 (for M3) – IP67 (for M12)
Температура окр. Среды–25°C to +90°C
входное сопротивление100 Ohm


Так же возможны исполнения:
- TR4X корпус AISI 316L нержавеющая сталь
- TD4 исполнение без усиления
- различные диапазоны как в стандартном исполнении
- TRW4 исполнения для давления менее одной атмосферы с диапазонами 1bar to –1bar:
4 - 20 mA: -1bar = 4mA 0bar=12mA 1bar=20mA 0 - 10 V: -1bar = 0 V 0bar = 5 V 1bar = 10 V

Электрическое подключение:


Контакт4÷20mA 22 контакта0÷10V 3 контакта
ПитаниеV DC стабилизир.V DC стабилизир.
Pin 1Питание "+"Питание "+"
Pin 2Сигнал 4-20mAСигнал 0-10V
Pin 3/Земля
Pin T//

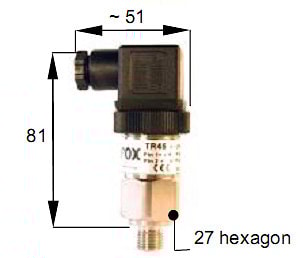

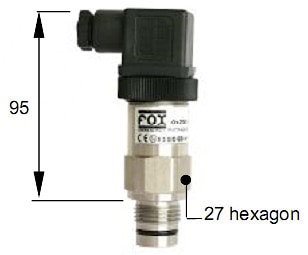

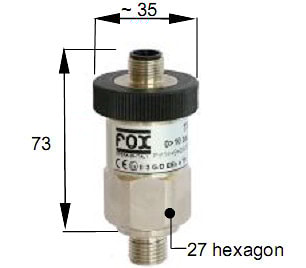

Размеры:

М3

М2

М12

AF


Код для заказа:

ТипДиапазон измерения давления, бардавление макс. BarПрисоединение к гидролинииМатериал корпусаВыходной сигналТип электрического соединенияТип исполнения
TRW4-1>12¼" BSP наруж (только для M2, M3, M12)
½" BSP наруж (eтолько для AF)
X AISI316L

без обозначения латунь-никель
2 сигнал
4-20 mA

3 сигнал
0-10 V
M2 16x16 разъем
M3 30x30 разъем
M12 соединение
M12x1
AF мембрана из нержавеющей стали (только для корпуса AISI316L)
TR40.10 > 27.5
TR400 > 512
TR410 > 1025
TR420 > 2050
TR430 > 50120
TR440 > 100200
TR450 > 200400
TR490 > 400600
