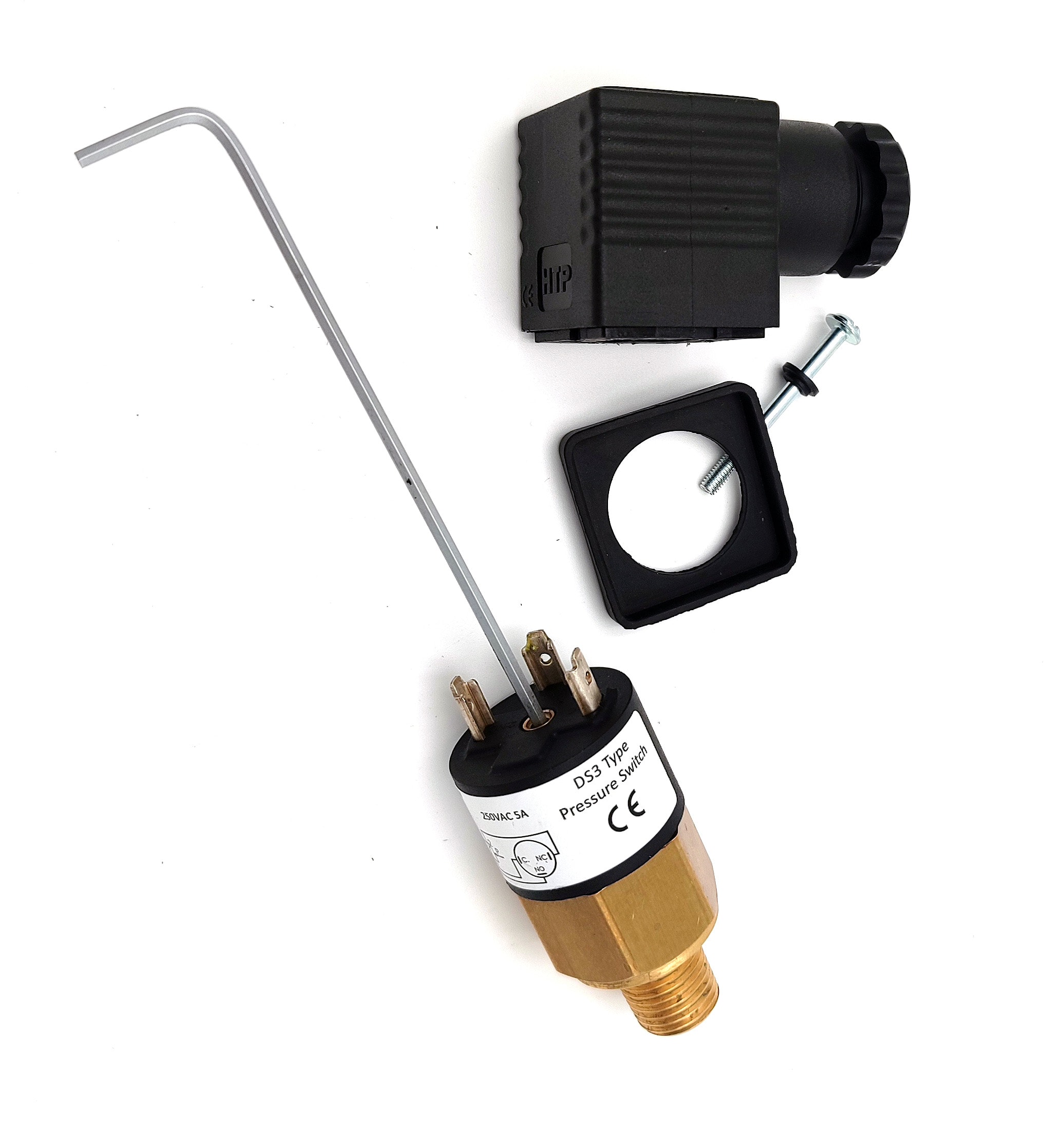

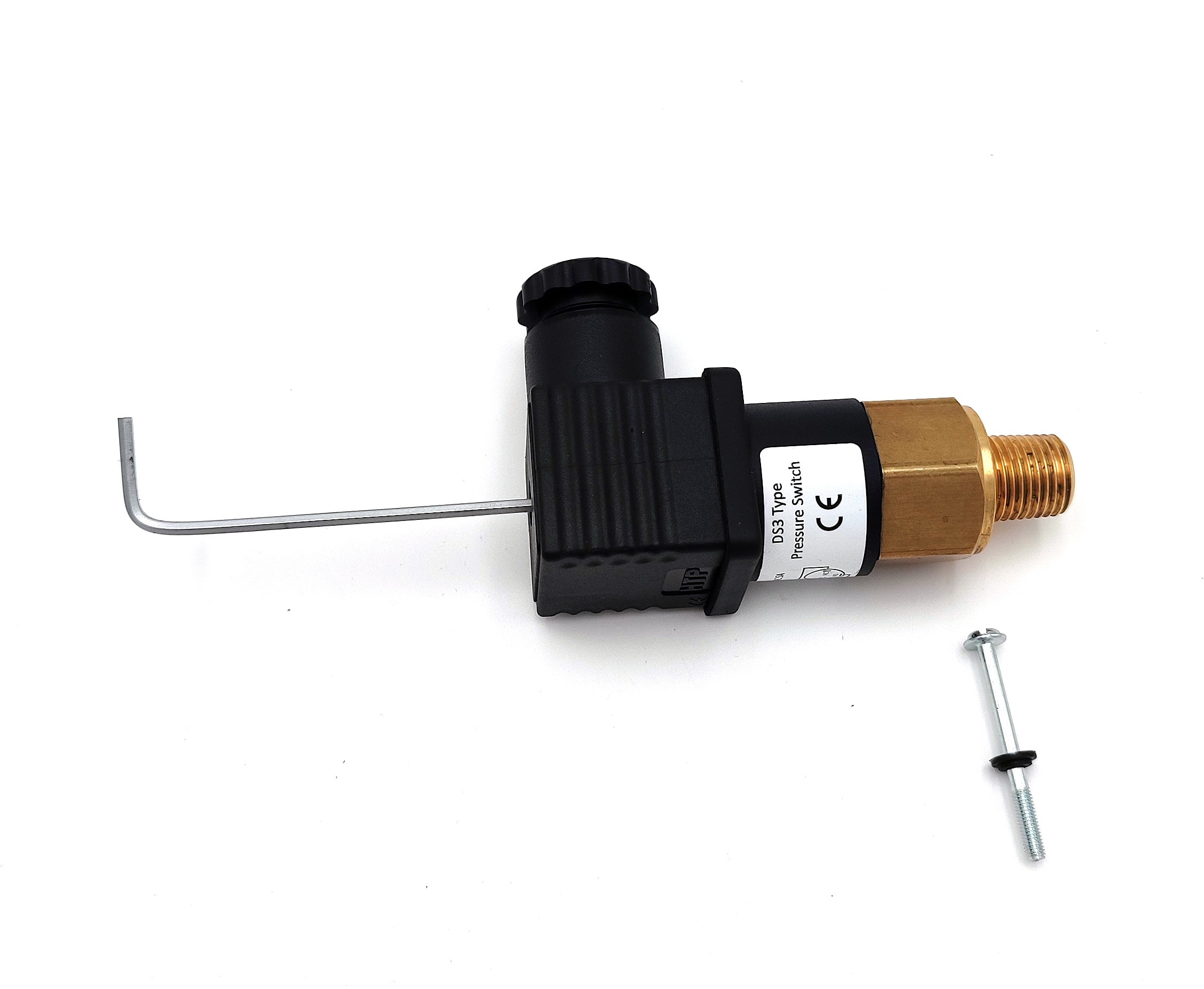

Реле давления малогабаритное регулируемое тип DS3 до 400 бар
до 400 бар
Реле давления серии DS3 размыкает и замыкает электрическую цепь в зависимости от повышения или понижения давления. Рабочее давление регулируется в диапазоне от 0,1 бар до 400 бар. Система имеет регулируемую функцию во время работы системы. Их можно использовать для любого сжатого воздуха, жидкостей или газов.
• Компактный и экономичный дизайн
• Варианты подключения НО/НЗ, разъем и клеммы.
• Повторяемость реле давления в %3
• Уплотнениее NBR, HNBR, VITON.
• Материал корпуса нержавеющая сталь, латунь, сталь оцинкованная.
Применяемость
Гидравлика и мобильная гидравлика
Пневматика
Сжатый воздух, жидкости или газы.
Технические данные
| Присоединение | G1/4" , G1/8" , 1/4" BSPT, 1/8" BSPT , M10x1.0 , M12x 1.5, 1/8" NPT, 1/4" NPT |
| Повторяемость | Около%1 от установленного давления |
| Рабочая температура | -40 °C...+90 °C |
| Тест на прочность ( DIN EN 60068-2-27) | 20 g ( Длительность теста 30 min. ) |
| Ударный тест ( DIN EN 60068-2-27:1993 ) | 30 g |
| Количество циклов | 5 000 000 |
| Вязкость | В пределах 10 ... 800 mm2/sec |
Код для заказа
| DS3 | Y | H | A4 | DAC | 200 | ||||
| Модель | Корпус | Материал уплотнений | Тип коннектора | Electrical Connection Type | Давление | Предустановка | Условие настройки | ||
| Код | Диапазон настройки (bar) | Макс. давление | |||||||
| DS3 реле давления | Y латунь "MS58" Z нерж. "316 L" Если не указано по умолчанию копус стальной оцинкованный | V VITON E EPDM H HNBR Если не указан тип, то поставляется "NBR" по умолчанию | A3 G1/4" A4 G1/8" S3 1/4" BSPT S4 1/8" BSPT B1 M10 x1,0 B3 M12x1,5 N3 1/8" NPT N4 1/4" NPT | NA НО (NA) клеммы в комплекте NC НЗ (NK) клеммы в комплекте FAC НО/НЗ клеммы в комплекте DAC НО/НЗ разъем DIN 43650 Soket в комплекте | 002 012 100 200 400 | 0,2 ... 2 1... 12 5 ... 100 20 ... 200 50 ... 400 | 40 bar 40 bar 600 bar 600 bar 600 bar | Значение предустановленного давления, если необходимо | D предустановка на падении давления Y предустановка на росте давления Если указываете значение предустановки, то необходимо указать условие настройки |

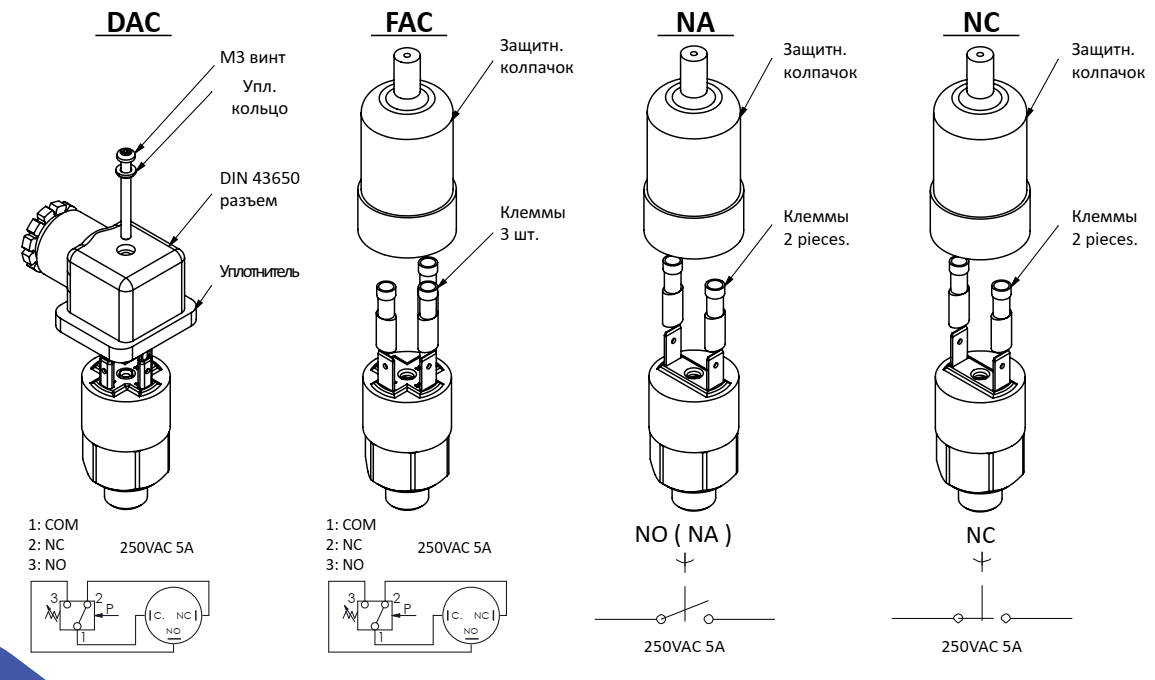

Виды электрических присоединений

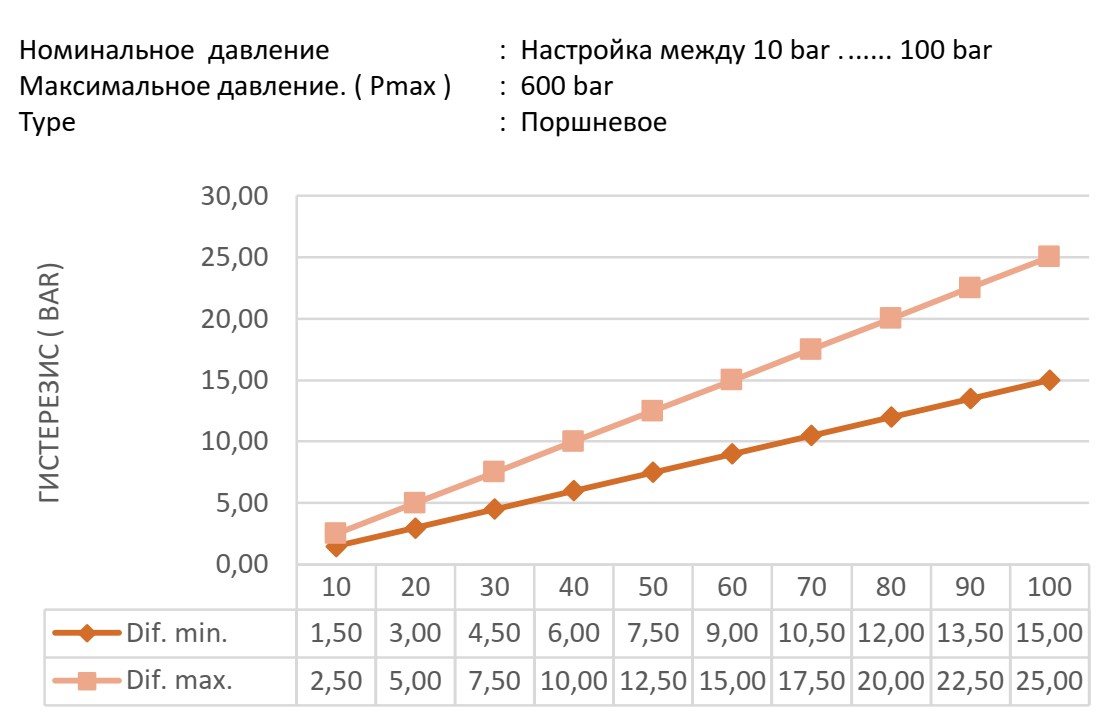

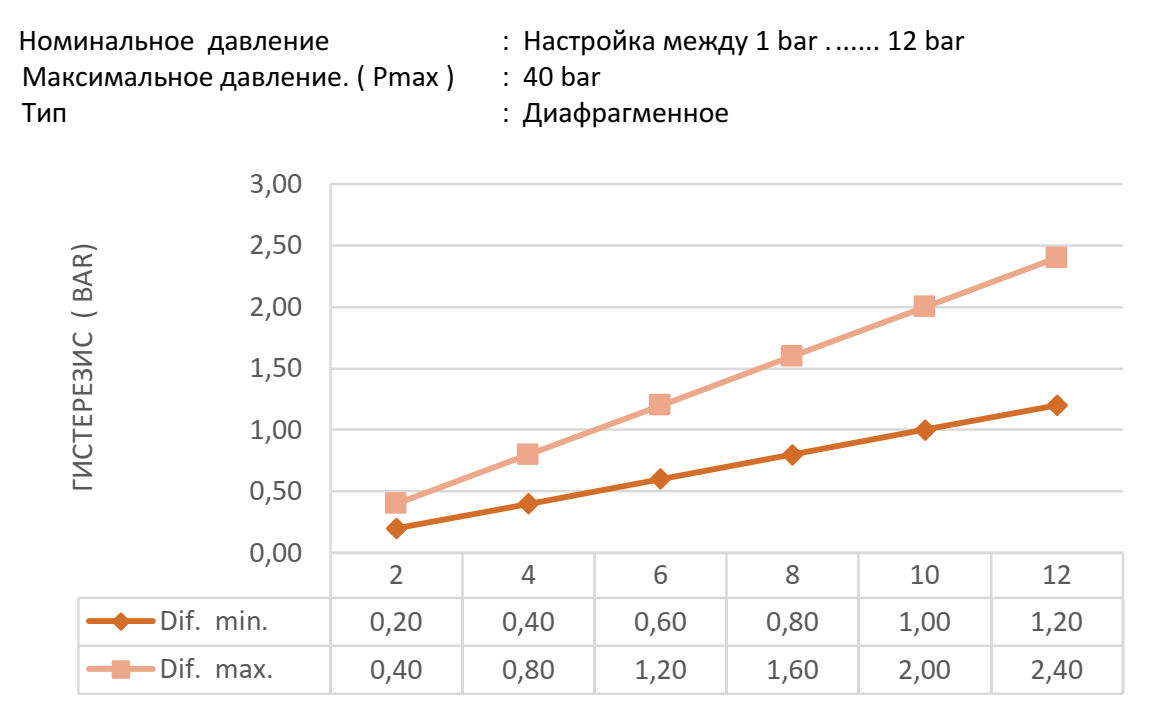

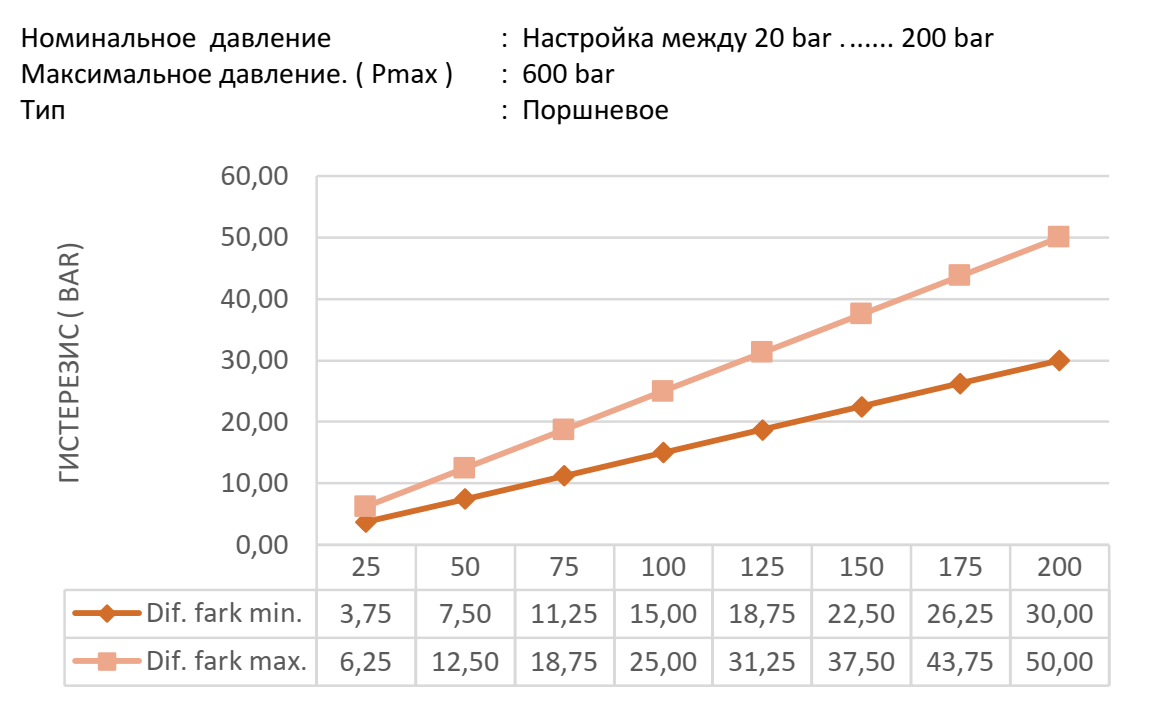

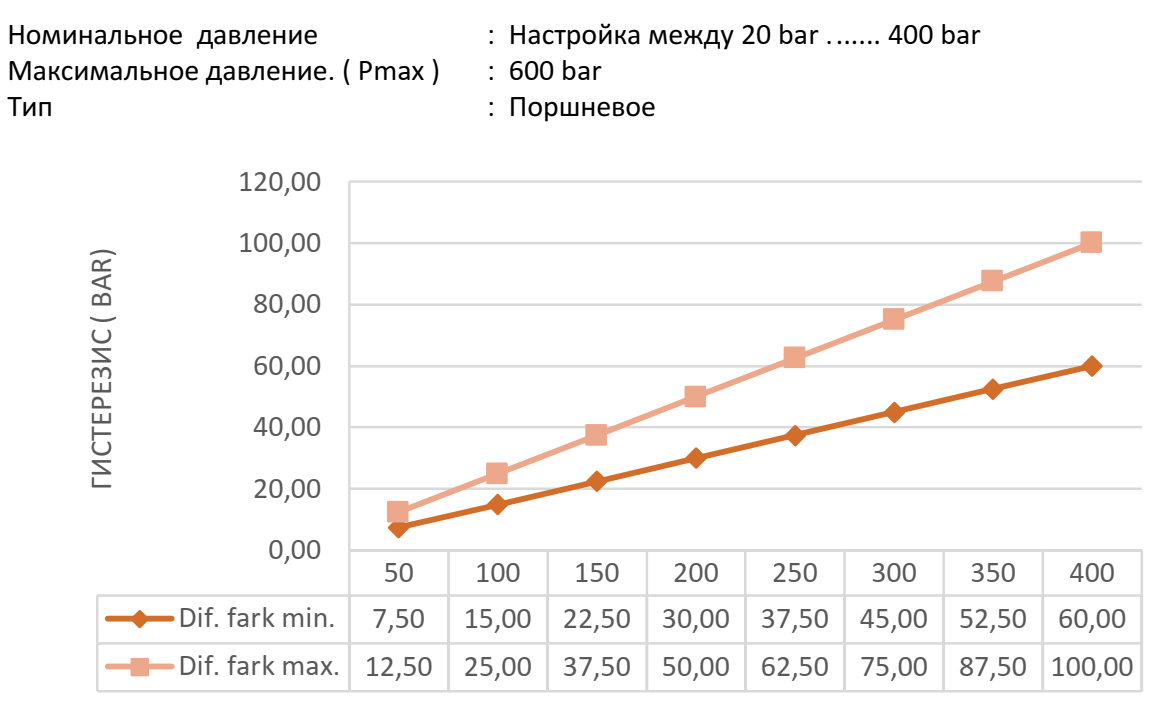

Графики разницы давления

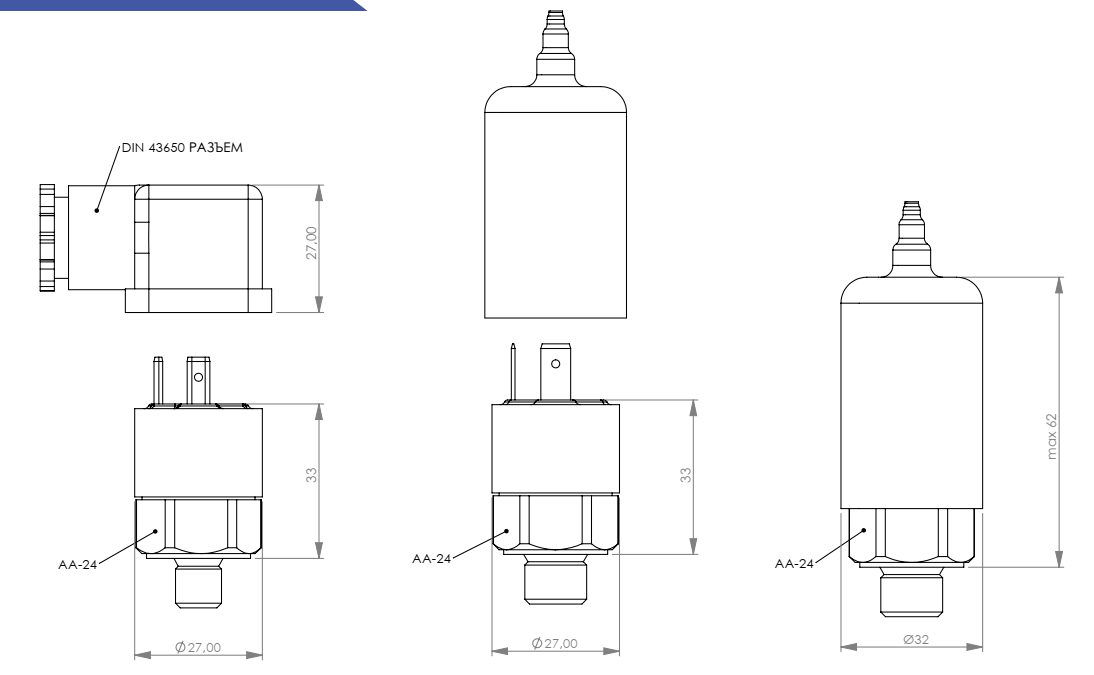

Размеры
производитель
Pnomek
Если вы хотите купить реле давления малогабаритное регулируемое тип ds3 , вы можете:
Позвонить:
