Гидрозамок одсторонний тип VRS

Гидрозамки – специальные устройства, основным предназначением которых является пропускание рабочей жидкости только в одном направлении (если управляющее воздействие отсутствует). Если же такое направляющее воздействие имеется, то возможен пропуск жидкости сразу в нескольких направлениях.

Как правило, в различных механизмах и агрегатах гидрозамки устанавливаются непосредственно между гидравлическим распределителем и гидроцилиндром. Такое месторасположение позволяет достичь наиболее оптимальной фиксации, предотвратить самопроизвольное передвижение узлов и органов машины, которое может быть вызвано протечками рабочей жидкости.

Вязкоcть масла	10-500 мм2/s
Требования к чистоте масла	SAE класс 4 или выше
Температура рабочей жидкости	от -20 до +80С
Температура окружающей среды	от -20 до +50С
Максимальное давление	30 Мпа (300 бар)
Масса	0,63 - 2,1 кг

Технические характеристики и размеры скачать

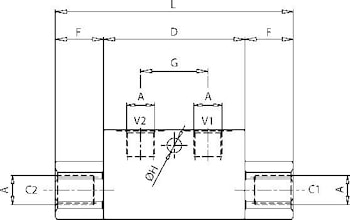

Гидрозамок односторонний тип VRSE

Технические характеристики
Модель	A	Макс. расход л/мин	Макс. давл., бар	B	C	D	E	F	G	H	L	Масса, кг.
VRSE140	BSPP1/4	15	320	30	40	63	13	21,5	30	6,5	106	0,63	1:04
VRSE380	BSPP3/8	35	320	30	40	63	13	21,5	30	6,5	106	0,6	1:04
VRSE120	BSPP1/2	45	300	35	50	82	16,5	31,5	36	6,5	145	1,1	1:04
VRSE340	BSPP3/4	70	300	40	60	100	22,5	46	50	8,5	192	2,1	1:2.9

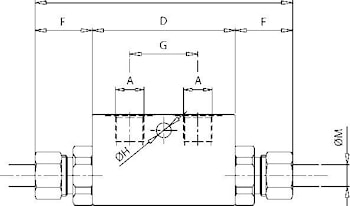

Гидрозамок односторонний тип VRSD

Технические характеристики
Модель	A	Макс. расход л/мин	Макс. давл., бар	B	C	D	E	F	G	H	L	M	Масса, кг.
VRSD140T8	BSPP1/4	10	320	30	40	63	13	25	30	6,5	113	8	0,62	1:09
VRSD140T12	BSPP3/8	15	320	30	40	63	13	32	30	6,5	127	12	0,62	1:04
VRSD380T12	BSPP1/2	35	320	30	40	63	13	32	30	6,5	127	12	0,62	1:04
