Гидрозамок одностороннего действия VBPSE 350 бар, до 100 л/мин односторонний
350 бар, до 100 л/мин
односторонний

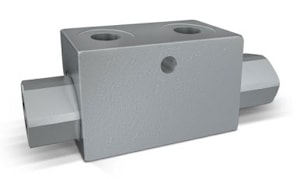

Гидрозамок одностороннего действия VBPSE
Материал корпуса: оцинкованная сталь
Материал компонентов: закаленная сталь
Уплотнения: BUNA N (стандартно)
Тип запирающего элемента: без утечек
Подключение: Подключите V1 и V2 к напорным линиям, C1 и С2 к полостям цилиндра, C2 - к полости, которую надо заблокировать.
По заказу:
- без уплотнений в управляющей линии
- пружина 1 бар
- пружина 8 бар
Рабочие характеристики при температуре масла 50°С и вязкости 30сСт
Технические данные:
| Код | Тип | PILOT RATIO | Макс. расход, л/мин | Макс. давление, бар | Давление открытия, бар |
| V0220 | VBPSE 1/4" L 4 VIE | 1:5,5 | 20 | 350 | 4 |
| V0230 | VBPSE 3/8" L 4 VIE | 1:5,5 | 35 | 350 | 3 |
| V0240 | VBPSE 1/2" L 4 VIE | 1:5 | 50 | 350 | 6 |
| V0250 | VBPSE 3/8" 4 VIE | 1:5 | 45 | 350 | 8 |
| V0260 | VBPSE 1/2" 4 VIE | 1:4 | 70 | 350 | 3,5 |
| V0245 | VBPSE 3/4" 4 VIE | 1:4 | 100 | 350 | 2 |

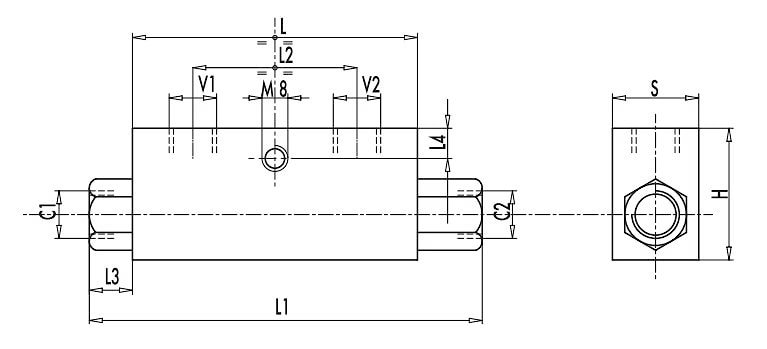

Размеры гидроклапанов VBPSE:
| Код | Тип | V1 - V2 C1 - C2 GAS - MET | L mm | L1 mm | L2 mm | L3 mm | L4 mm | H mm | S mm | Масса, кг |
| V0220 | VBPSE 1/4" L 4 VIE | G 1/4" | 64 | 106,5 | 36 | 18,5 | 8 | 40 | 30 | 0,612 |
| V0230 | VBPSE 3/8" L 4 VIE | G 3/8" | 80 | 120 | 38 | 16 | 8 | 40 | 30 | 0,706 |
| V0240 | VBPSE 1/2" L 4 VIE | G 1/2" | 90 | 133 | 45 | 17 | 12,5 | 45 | 35 | 0,994 |
| V0250 | VBPSE 3/8" 4 VIE | G 3/8" | 90 | 148 | 45 | 25 | 12,5 | 45 | 35 | 1,130 |
| V0260 | VBPSE 1/2" 4 VIE | G 1/2" | 80 | 134 | 40 | 23 | 18 | 60 | 35 | 1,214 |
Аналоги других производителей:
| Oleodinamica Marchesini | MTC (Walvoil) | Oleoweb | Luen | Gumec |
| VBPSE 1/4" L 4 VIE | VBPSL 14 | VRSE140 | VNR-SO-SE-14-L (003 026 OJO) | POC-1-1/4-L4-G |
| VBPSE 3/8" L 4 VIE | VBPSL/VP 38 | VRSE380 | VNR-SO-SE-38-L (003 027 OJO) | POC-1-3/8-L4-G |
| VBPSE 1/2" L 4 VIE | VBPSL/VP 12 | VRSE120 | VNR-SO-SE-12-L (003 028 OJO) | POC-1-1/2-L4-G |
| VBPSE 3/8" 4 VIE | VBPSL 38 | POC-1-3/8-G | ||
| VBPSE 1/2" 4 VIE | VBPSL 12 | POC-1-1/2-G | ||
| VBPSE 3/4" 4 VIE | VBPSL 34 | VRSE340 | POC-1-3/4-G |
производитель
Oleodinamica Marchesini
