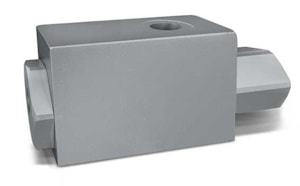

Гидрозамок линейного исполнения c высоким соотношением площадей VBL/3

350 бар, до 70 л/мин

односторонний

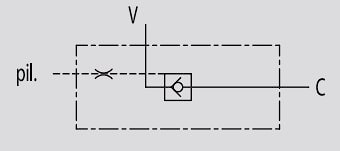

Гидрозамок VBL/3 линейный, односторонний, предназначен для запирания полости цилиндра в одном положении. Свободно пропускает поток в одном направлении и запирает в другом.

Благодаря большому соотношению площадей пилота и клапана, не допускает самопроизвольное открывание в результате вибрации и тряски.

атериал корпуса: оцинкованная сталь
Материал компонентов: закаленная сталь
Уплотнения: BUNA N (стандартно)
Тип запирающего элемента: без утечек

По заказу:

• пружина 8 бар
• пружина 1 бар

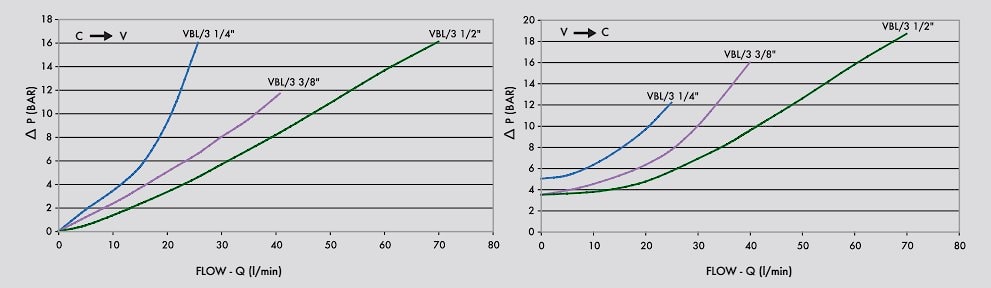

Рабочие характеристики при температуре масла 50°С и вязкости 30сСт



Технические данные:

КОД	ТИП	PILOT RATIO	Макс расход Lt. / min	Макс. давление	Давление открытия, бар
V0273	VBL/3 SE 1/4"	1:8	20	350	4
V0275	VBL/3 SE 3/8"	1:8	40	350	3,5
V0277	VBL/3 SE 1/2"	1:7	70	350	3,5

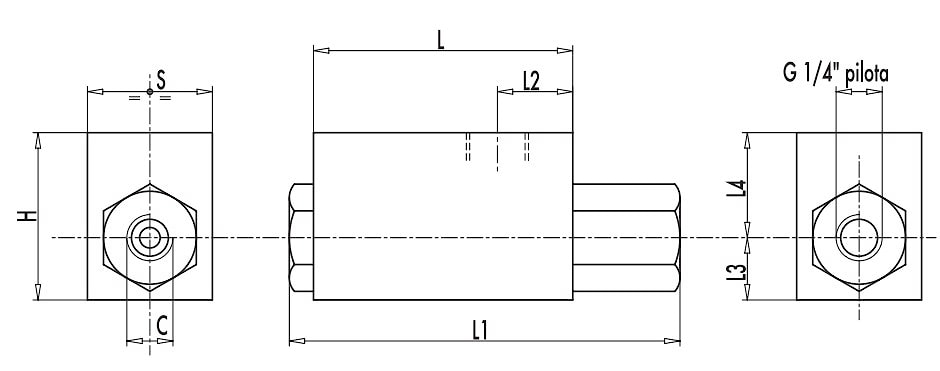

Размеры:

КОД	ТИП	VI -Cl Cl - C2 GAS	L mm	Ll mm	L2 mm	L3 mm	L4 mm	H mm	S mm	Масса, кг.
V0273	VBL/3 SE 1/4"	G 1/4"	70	104	22	15	25	40	30	0 668
V0275	VBL/3 SE 3/8"	G 3/8"	80	120	24	18	30	48	35	1 064
V0277	VBL/3 SE 1/2"	Gl/2"	80	120	26	20	32	52	40	1 280
