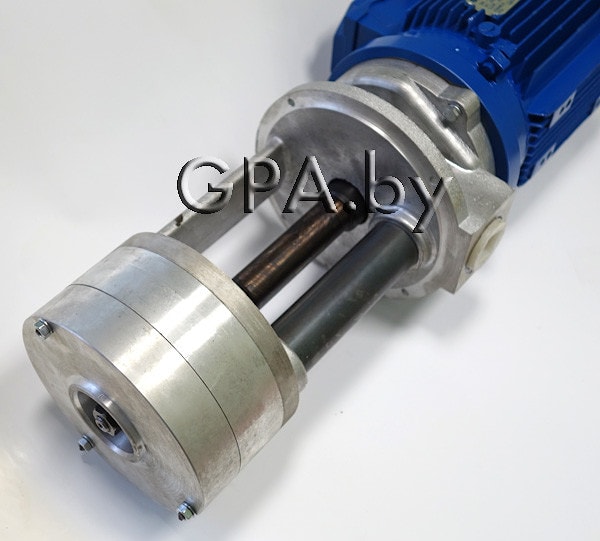

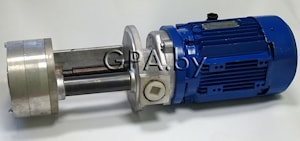

Насосы погружные центробежные БХ14-5

50-100-200 л/мин 25м

Электронасосы центробежные многоступенчатые БХ4-5 пред­назначены для подачи смазочно-охлаждающей жидкости (СОЖ) в метал­лорежущем гидропневмосмазочном оборудовании с целью охлаждения ре­жущего инструмента, обмыва посадочных мест инструмента и детали, а также гидротранспорта стружки.

Электронасосы работают на СОЖ и минеральных маслах вяз­костью не более 90 мм2/с (сСт). Концентрация загрязненности рабо­чей жидкости - не более 15 г/л. Размер посторонних частиц - не бо­лее 0,3 мм. Диапазон температуры рабочей жидкости 10...50 °С, тем­пературы окружающей среды 1...55 °С.

Условное графическое обозначение электронасосов БХ14


Техническая характеристика электронасосов БХ14:

Модель	Ном. давление, Мпа (м в.ст.)	Ном. подача, л/мин	Номинальная мощность, кВт	Глубина погружения насосной части, мм	Габаритные размеры, мм	Масса, кг
БХ14-53	0.25(25)	50	1,5	250	558Х231	24,5
БХ14-54	0.25(25)	100	2,2	250	578Х231	26,5
БХ14-55	0.25(25)	200	3,0	290	648Х231	34

Примечания:
I. Работа электронасоса БХ14-53 при давлении на выхо­де менее 0,1 МПа (1 кгс/см2) не допускается.
2. Допускаемое уменьшение подачи электронасоса от но­минального значения - 20 %,

3. Направление вращения электронасосов - левое (против ча­совой стрелки, если смотреть со стороны электродвигателя).

4. При работе на минеральном масло вязкостью 90 мм2 /с (сСт) давление на выходе из насоса при номинальной подаче должно быть ниже указанного не более чем на 40 %.

Техническая характеристика электродвигателей применяемых в электронасосах БХ14-53, БХ14-54, БХ14-55:

Электронасос	* Электродвигатель серии АИР или 4А
	тип	род тока питающей сети	частота тока, Гц	напряжение питающей сети, В	мощность , кВт	синхронная частота вращения, с-1 (об/мин)
БХ14-53	АИР80А2УЗ	переменный трехфазный	50	380	1,5	50 (3000)
БХ14-54	АИР80А2УЗ	переменный трехфазный	50	380	2,2	50 (3000)
БХ14-55	АИР90L2УЗ	переменный трехфазный	50	380	3	50 (3000)

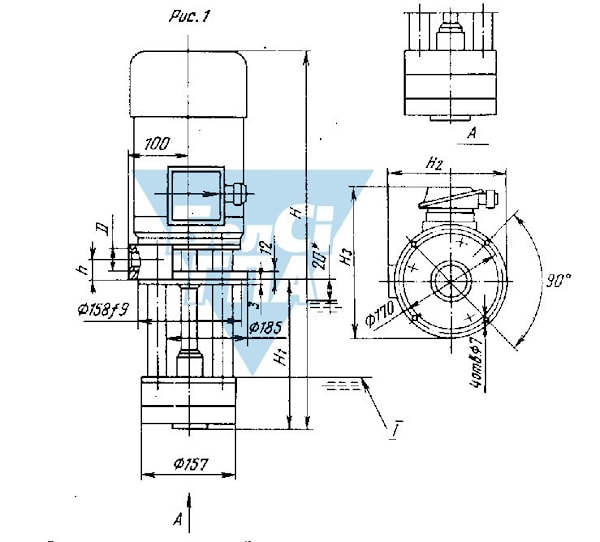

Габаритные и присоединительные размеры электронасосов БХ14-53, БХ14-54, БХ14-55:

I - минимально допустимый уровень жидкости в гидробаке при запуске электронасоса;
* - максимально допустимый уровень жидкости в гидробаке.
Допускается установка электродвигателя с диаметральным расположением коробки выводов по отношению к нагнетательному отверстию.

Электронасос	Номер рисунка		Размеры	, мм
		Н, не более	Н1	Н2	Н3	h	D
				не более
БХ14-53	1	558	250	193	231	30	G 1 1/4-А
БХ14-53-1	1	410	110		231	26	G 1 - А
БХ14-54	1	578	250		231	30	G 1 1/4-А
БХ14-55	1а	648	290		246		G 1 1/4-А

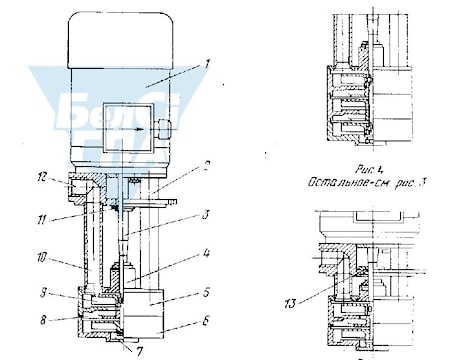

Состав, устройство и работа электронасосов БХ14-53, БХ14-54, БХ14-55:




В состав электронасоса БХ14-5 входят: асинхронный трехфазный электродвигатель 1 с удлиненным валом 3, на котором закреплены ра­бочие колеса 9, стойка 2, один или два корпуса 5 и крышка 6. Электронасосы подачей 50 и 100 л/мин (БХ14-53, БХ14-53-1, БХ14-54) выполнены двухступенчатыми, а подачей 200 л/мин (БХ14-55) - трехступенчатыми.

В стойку 2 запрессована втулка 4 о отверстиями для отвода уте­чек. Для предотвращения попадания рабочей жидкости в электродвига­тель I служат отражательные кольца II.

В электронасосах БХ4-53, БХ14-54 и БХ14-55 используется уни­фицированная стойка 2, в электронасосе БХ14-53-1 (с глубиной погружения 110 мм) - укороченная стойка. В электронасосе БХ14-53-1 для более надежной защиты электродвигателя 1 от попадания рабочей жидкости вал 3 уплотняется манжетой 13.

Электронасос работает следующим образом.
В момент пуска рабочая жидкость через всасывающее отверстие 7 в крышке 6 проходит через рабочее колесо 9 по переводному каналу 8 в корпусе 5 на вход колеса следующей ступени. С выхода рабочего колеса последней ступени жидкость через канал 10 и нагнетательное отверстие 12 в стойке 2 поступает в систему.

Порядок установки электронасосов БХ14-53, БХ14-54, БХ14-55:

1. До монтажа электронасосы должны находиться в чистом и сухом помещении, в атмосфере которого не должно содержаться кис­лотных к других паров, вредно действующих на изоляцию.
2. После распаковки электронасосы должны быть очищены от пыли и антикоррозионной смазки.
Для расконсервации электронасоса с его наружных поверхностей необходимо удалить консервационную смазку и протереть юс чистыми салфетками, смоченными в керосине.
Из отверстий удалить транспортировочные заглушки.
При распаковке электронасоса необходимо провести его наружный осмотр, проверить отсутствие на внешних поверхностях повреждений, а также проверить, свободно ли вращается вал электронасоса от ру­га необходимо проверить также комплектность поставки.
3. Перед монтажом, после длительных перерывов в работе сле-
дуе измерить сопротивление изоляции обмоток электродвигателя
мегаометром на 500В.
Двигатель, имеющий сопротивление изоляции обмоток менее 0,5 МС нужно подвергнуть сушке током короткого замыкания, включая держатель с заторможенным ротором па пониженное напряжение (10... 15, от номинального), или способом наружного обогрева при помощи сушильных печей и др.
Температура обмоток статора во время сушки не должна превы­шения значений, определенных классом нагревостойкости изоляции. Сушка считается законченной, если сопротивление изоляции обмоток относительно корпуса и между обмотками достигло 0,5 МОм и затем в течение 2-3 часов не происходит увеличения сопротивления.
4. Электронасос должен быть установлен в вертикальном поло­
дии и закреплен на верхней крышке бака или отсека для СОЖ станка четырьмя винтами через отверстия, имеющиеся во фланце стойки электронасоса.
Установка электронасоса на емкости, находящейся под вакуумом или при избыточном давлении, не допускается.
Бак (отсек) для СОЖ должен быть закрытым и иметь отстойники, устраняющие возможность попадания инородных предметов в рабочую часть электронасоса.
Уровень жидкости в баке должен находиться в пределах, указан­ных на рис. I.
Расположение электронасоса на баке, должно обеспечивать удоб­ный доступ к электронасосу при отсутствии возможности попадания на наружные поверхности электронасоса стружки и СОЖ.
Соединения труб в напорной магистрали электронасоса должны быть затянуты для обеспечения ее герметичности.
5. По окончании монтажа проверьте:
- правильность подсоединения выводов двигателя электронасоса к сети по схеме, приведенной на крышке коробки выводов;
- надежность и исправность крепежных и контактных соединений;
- надежность заземления;
- соответствие напряжения и частоты сети данным, указанным на табличке двигателя;
- направление вращения вала электронасоса (путем кратковре­менного включения).
Направление вращения должно быть левое, т.е. против часовой стрелки, если смотреть со стороны электродвигателя.
Для изменения направления вращения поменяйте между собой лю­бые два токоподводящих провода.
6. Перед вводом в эксплуатацию электронасоса проверьте на­
личие и исправность пусковой и защитной аппаратуры!
Пуск электронасоса осуществляется включением на напряжение сети при помощи аппаратов ручного или дистанционного управления.
7. Пуск электронасоса в работу производится в следующем по­
рядке:
- закройте вентиль на напорном трубопроводе;
- включите электродвигатель;
- убедитесь в наличии необходимого давления на выходе по ма­нометру;
- откройте вентиль на напорном трубопроводе.
8. После запуска электронасоса убедитесь в отсутствии повы­шенной вибрации, механических стуков, резких колебаний стрелок ма­нометра и электроприборов.
Если замечены отклонения от нормальной работы электронасоса, остановите его, установите причину и устраните неполадки.
9. Остановка электронасоса производится в следующем порядке:
- закройте вентиль на напорном трубопроводе;
- выключите электродвигатель.

Возможные неисправности электронасосов БХ14-53, БХ14-54, БХ14-55:

Неисправность	Вероятная причина	Способ устранения
I. Вал электронасоса не вращается, двигатель гудит	а) Отсутствие или недопустимое понижение напряжения питающей сети	а) Обеспечьте требуемое напряжение питающей сети
	б) Значительная перегрузка электродвигателя вследствие повышенной плотности или вязкости перекачиваемой жидкости, заклинивания или повышенного трения в деталях электронасоса	б) Залейте рабочую жидкость необходимой плотности и вязкости; разберите насосную часть и устраните заклинивание или затирание деталей, при необходимости обеспечьте торцевые зазоры между рабочими колесами и корпусными деталями в пределах 0,2...0,5 мм
2. Электронасос дает заниженную подачу или не	а) Неправильное направление вращения вала электронасоса	а) Установите правильное направление вращения
обеспечивает требуемого давления на выходе	б) Пониженная частота вращения вследствие падения напряжения в сети или перегрузки электродвигателя	б) Обеспечьте требуемое напряжение питающей сети, устраните перегрузку электродвигателя
	в) Увеличение сопротивления напорной магистрали (засорены перегибы трубопровода)	в) Проверьте состояние напорной магистрали, прочистите трубопровод
	г) Засорение рабочих колес или проточной части насоса	г) Осмотрите и прочистите рабочие колеса и проточную часть
	д) Механические повреждения рабочего колеса	д) Замените рабочее колесо
	е) Недостаточный уровень жидкости в баке	е) Долейте в бак рабочую жидкость до необходимого уровня
3. Перегрев двигателя электронасоса	а) Перегрузка электродвигателя	а) Устраните перегрузку электродвигателя
	б) Напряжение питающей сета не соответствует требуемому	б) Обеспечьте требуемое напряжение питающей сети
	в) Перегрев подшипников из-за недостатка смазки или повреждения ,	в) Смажьте подшипники или замените их
4. Повышенный шум и вибрация ври работе электронасоса	а) Недостаточная жесткость крепления электронасоса или трубопровода	а) Проверьте крепление электронасоса и трубопровода
	б) Механические повреждения в электронасосе, задевание вращающихся деталей о неподвижные поверхности, износ подшипников	б) Разберите электронасос, устраните задевание деталей , при необходимости замените подшипники
	в) Плохо отбалансированы вращающиеся детали электронасоса	в) Отбалансируйте детали электронасоса
	г) Недостаточный уровень жидкости в баке	г) Долейте в бак рабочую жидкость до необходимого уровня

Техническое обслуживание, эксплуатация и ремонт электронасосов БХ14-53, БХ14-54, БХ14-55:
1. При работе электронасоса на шлифовальных станках необхо­димо производить очистку бака для СОЖ не раже одного раза в неделю, на всех прочих станках - один раз в месяц.

2. Во время эксплуатации нужно наблюдать за подачей, давле­нием на выходе и характером работы электронасоса. Если замечены какие-либо отклонения от нормальной работы электронасоса (пониже­ние подачи или давления на выходе, повышенный шум или вибрация, по­вышенный нагрев электродвигателя, резкие колебания стрелки маномет­ра), электронасос следует остановить и произвести разборку на­сосной части.

При осмотре особое внимание обращайте на детали, наиболее под­верженные износу: рабочее колесо и манжету (в электронасосе БХ14-53-1).

3. Необходимо периодически подливать рабочую жидкость в бак,
не допуская понижения уровня ниже указанного на рис.
